储罐防腐保温施工方案设计VIP免费

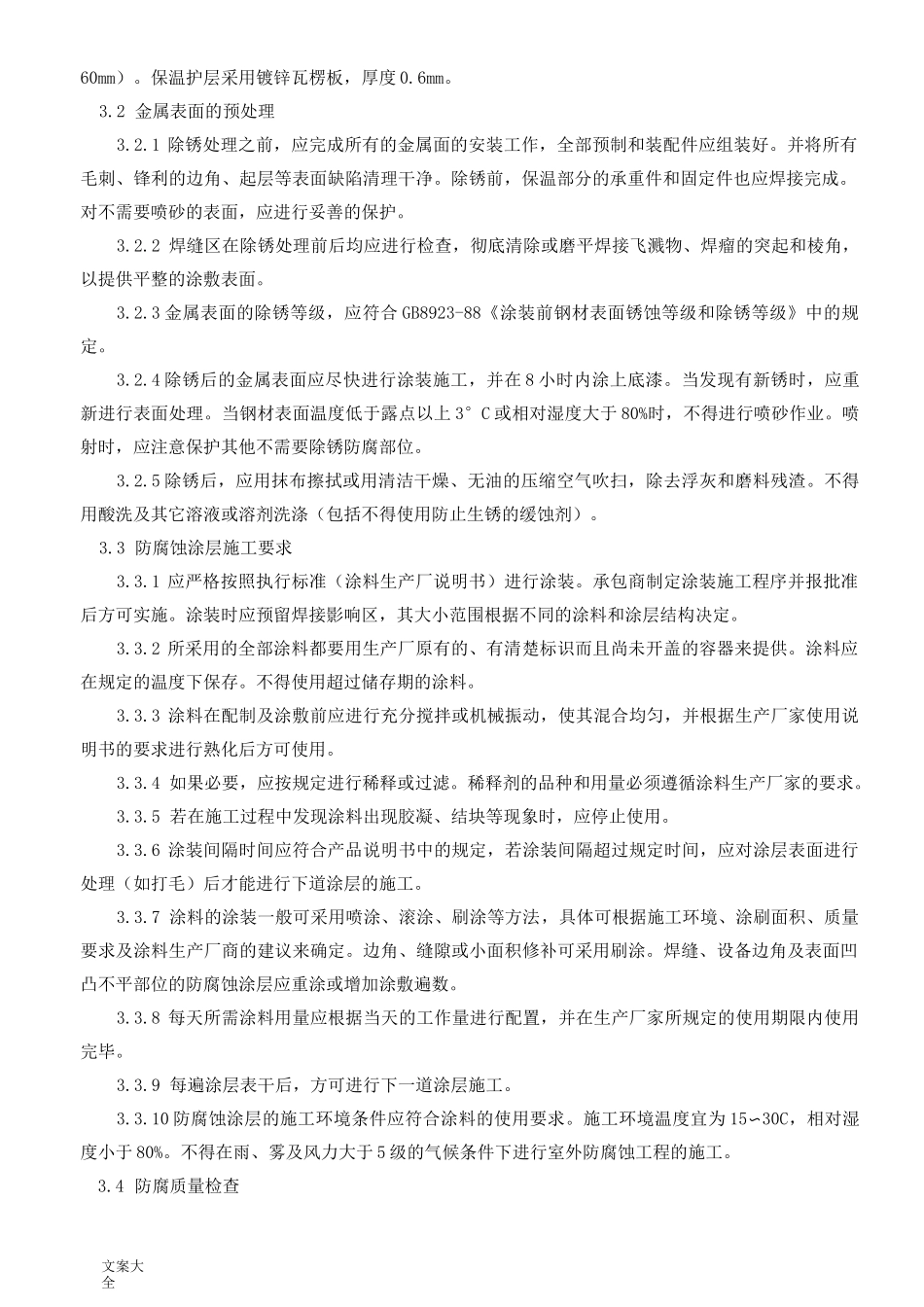

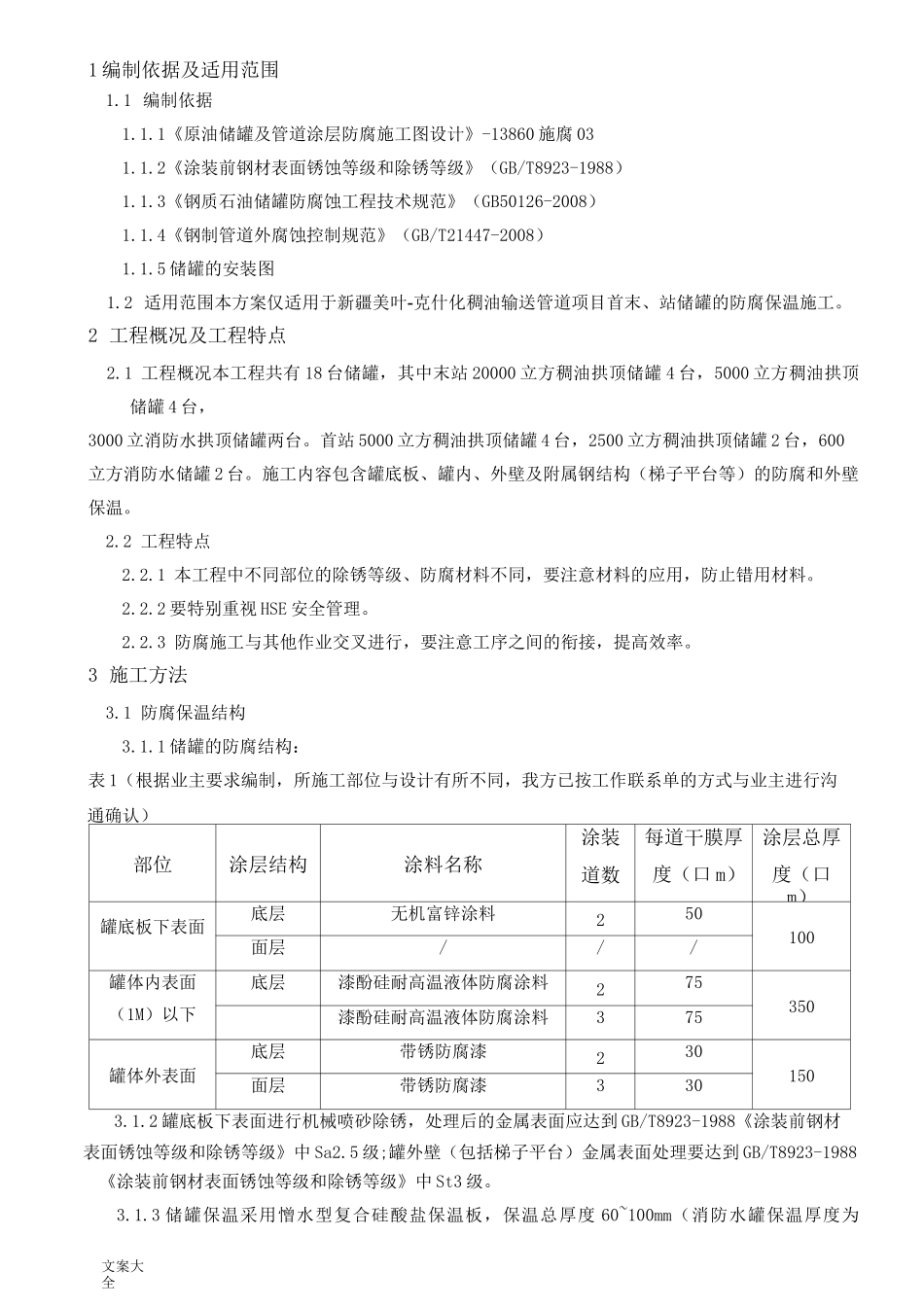

文案大全1编制依据及适用范围1.1编制依据1.1.1《原油储罐及管道涂层防腐施工图设计》-13860施腐031.1.2《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923-1988）1.1.3《钢质石油储罐防腐蚀工程技术规范》（GB50126-2008）1.1.4《钢制管道外腐蚀控制规范》（GB/T21447-2008）1.1.5储罐的安装图1.2适用范围本方案仅适用于新疆美叶-克什化稠油输送管道项目首末、站储罐的防腐保温施工。2工程概况及工程特点2.1工程概况本工程共有18台储罐，其中末站20000立方稠油拱顶储罐4台，5000立方稠油拱顶储罐4台，3000立消防水拱顶储罐两台。首站5000立方稠油拱顶储罐4台，2500立方稠油拱顶储罐2台，600立方消防水储罐2台。施工内容包含罐底板、罐内、外壁及附属钢结构（梯子平台等）的防腐和外壁保温。2.2工程特点2.2.1本工程中不同部位的除锈等级、防腐材料不同，要注意材料的应用，防止错用材料。2.2.2要特别重视HSE安全管理。2.2.3防腐施工与其他作业交叉进行，要注意工序之间的衔接，提高效率。3施工方法3.1防腐保温结构3.1.1储罐的防腐结构：表1（根据业主要求编制，所施工部位与设计有所不同，我方已按工作联系单的方式与业主进行沟通确认）部位涂层结构涂料名称涂装道数每道干膜厚度（口m）涂层总厚度（口m）罐底板下表面底层无机富锌涂料250100面层///罐体内表面（1M）以下底层漆酚硅耐高温液体防腐涂料275350漆酚硅耐高温液体防腐涂料375罐体外表面底层带锈防腐漆230150面层带锈防腐漆3303.1.2罐底板下表面进行机械喷砂除锈，处理后的金属表面应达到GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》中Sa2.5级;罐外壁（包括梯子平台）金属表面处理要达到GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》中St3级。3.1.3储罐保温采用憎水型复合硅酸盐保温板，保温总厚度60~100mm（消防水罐保温厚度为文案大全60mm）。保温护层采用镀锌瓦楞板，厚度0.6mm。3.2金属表面的预处理3.2.1除锈处理之前，应完成所有的金属面的安装工作，全部预制和装配件应组装好。并将所有毛刺、锋利的边角、起层等表面缺陷清理干净。除锈前，保温部分的承重件和固定件也应焊接完成。对不需要喷砂的表面，应进行妥善的保护。3.2.2焊缝区在除锈处理前后均应进行检查，彻底清除或磨平焊接飞溅物、焊瘤的突起和棱角，以提供平整的涂敷表面。3.2.3金属表面的除锈等级，应符合GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》中的规定。3.2.4除锈后的金属表面应尽快进行涂装施工，并在8小时内涂上底漆。当发现有新锈时，应重新进行表面处理。当钢材表面温度低于露点以上3°C或相对湿度大于80%时，不得进行喷砂作业。喷射时，应注意保护其他不需要除锈防腐部位。3.2.5除锈后，应用抹布擦拭或用清洁干燥、无油的压缩空气吹扫，除去浮灰和磨料残渣。不得用酸洗及其它溶液或溶剂洗涤（包括不得使用防止生锈的缓蚀剂）。3.3防腐蚀涂层施工要求3.3.1应严格按照执行标准（涂料生产厂说明书）进行涂装。承包商制定涂装施工程序并报批准后方可实施。涂装时应预留焊接影响区，其大小范围根据不同的涂料和涂层结构决定。3.3.2所采用的全部涂料都要用生产厂原有的、有清楚标识而且尚未开盖的容器来提供。涂料应在规定的温度下保存。不得使用超过储存期的涂料。3.3.3涂料在配制及涂敷前应进行充分搅拌或机械振动，使其混合均匀，并根据生产厂家使用说明书的要求进行熟化后方可使用。3.3.4如果必要，应按规定进行稀释或过滤。稀释剂的品种和用量必须遵循涂料生产厂家的要求。3.3.5若在施工过程中发现涂料出现胶凝、结块等现象时，应停止使用。3.3.6涂装间隔时间应符合产品说明书中的规定，若涂装间隔超过规定时间，应对涂层表面进行处理（如打毛）后才能进行下道涂层的施工。3.3.7涂料的涂装一般可采用喷涂、滚涂、刷涂等方法，具体可根据施工环境、涂刷面积、质量要求及涂料生产厂商的建议来确定。边角、缝隙或小面积修补可采用刷涂。焊缝、设备边角及表面凹凸不平部位的防腐蚀涂层应重涂或增加涂敷遍数。3.3.8每天所需涂料用量应根据当天的工作量进行配置，并在生产厂家所规定的使用期限内使用完毕。3.3.9每遍涂层表干后，方可...
