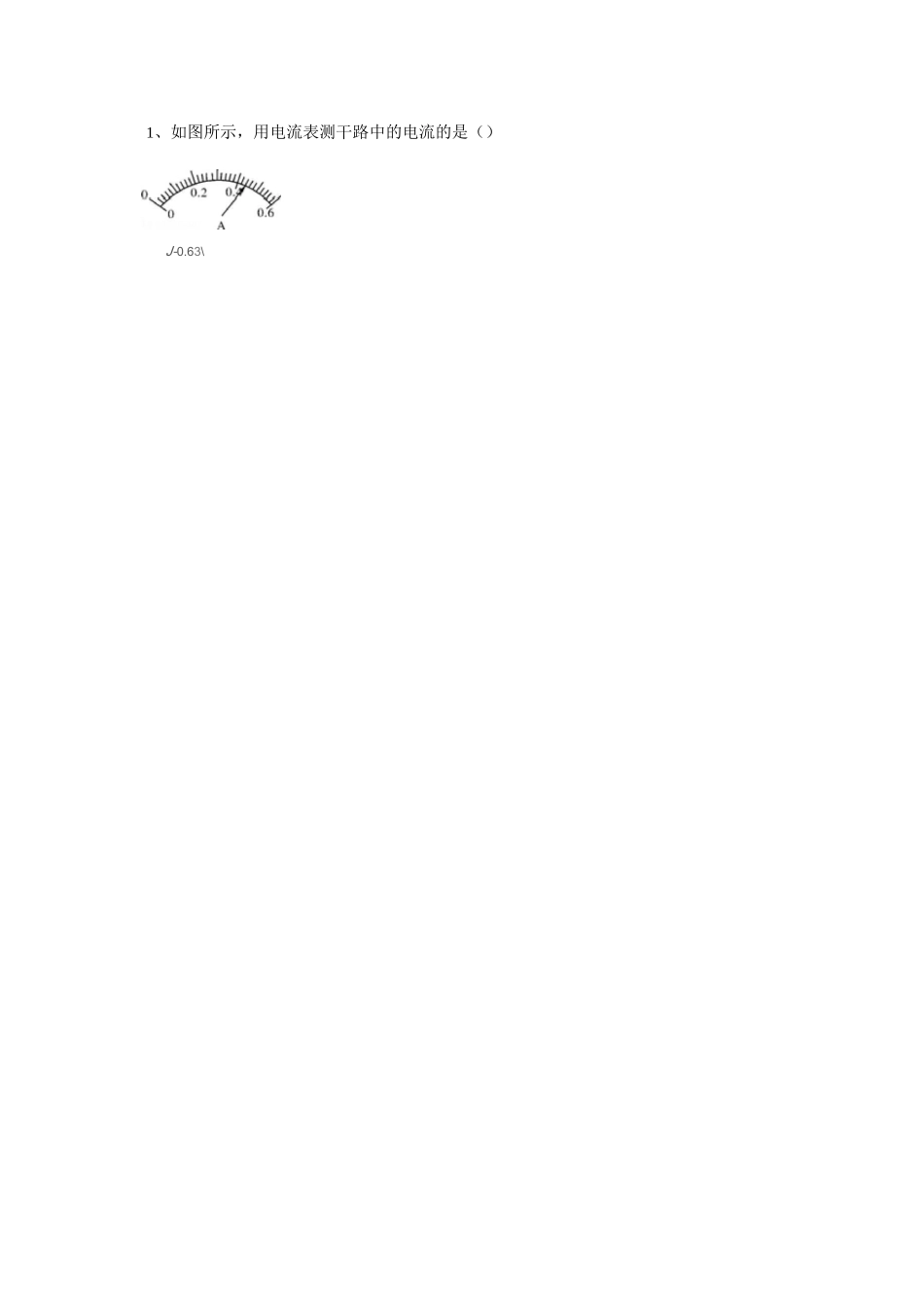

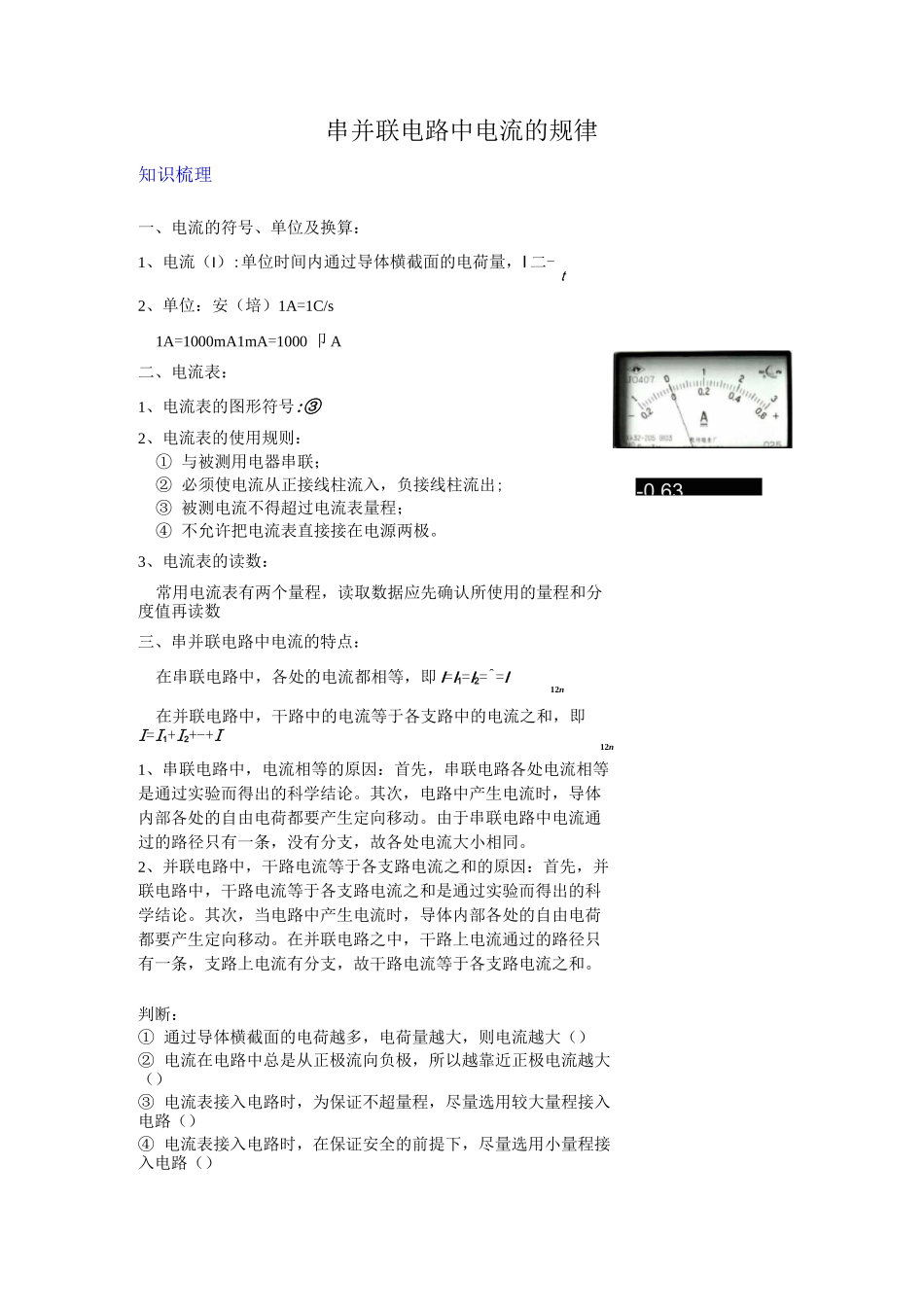

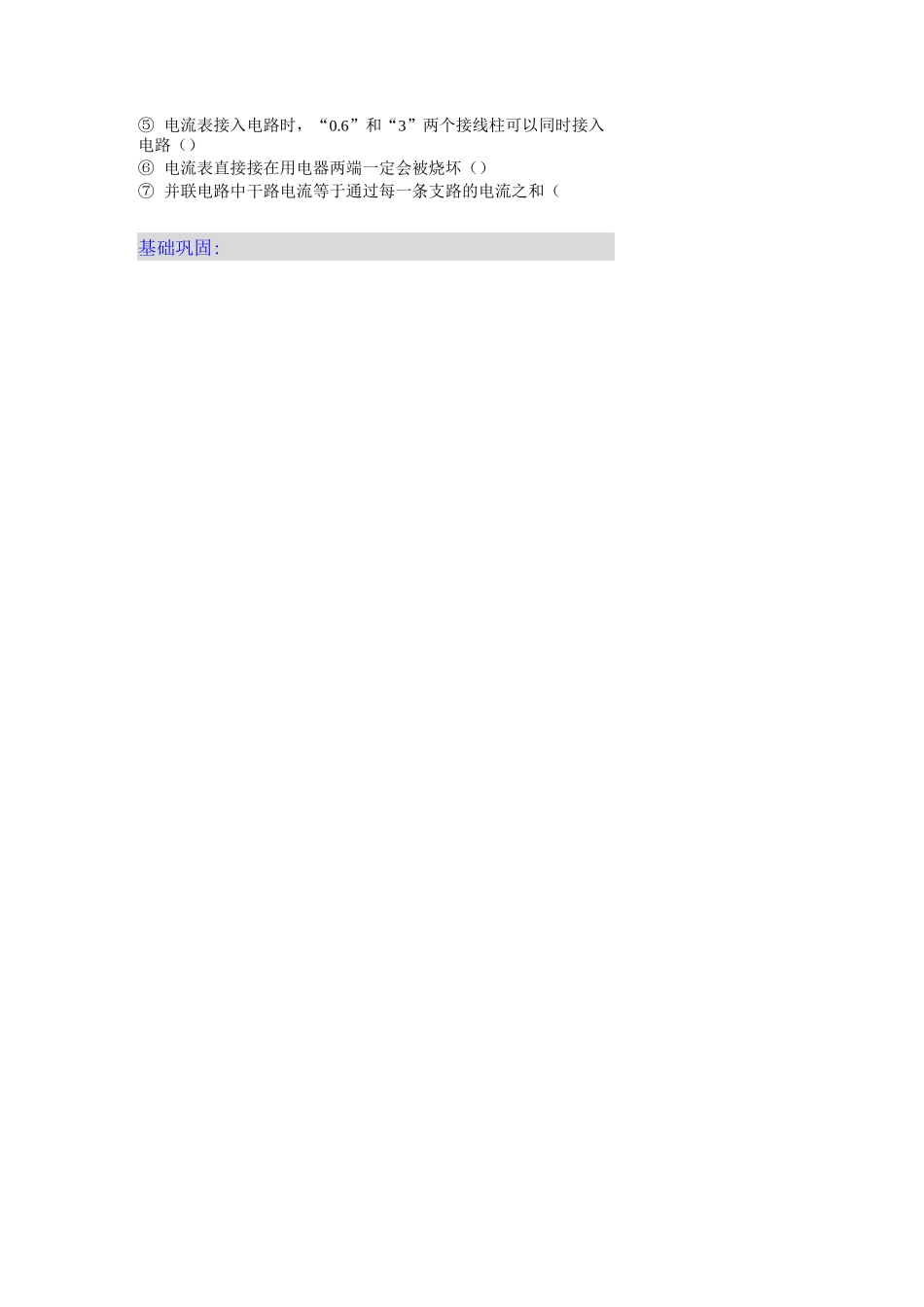

-0,63串并联电路中电流的规律知识梳理一、电流的符号、单位及换算：1、电流（I）:单位时间内通过导体横截面的电荷量，I二-t2、单位：安（培）1A=1C/s1A=1000mA1mA=1000卩A二、电流表：1、电流表的图形符号:③2、电流表的使用规则：①与被测用电器串联；②必须使电流从正接线柱流入，负接线柱流出;③被测电流不得超过电流表量程；④不允许把电流表直接接在电源两极。3、电流表的读数：常用电流表有两个量程，读取数据应先确认所使用的量程和分度值再读数三、串并联电路中电流的特点：在串联电路中，各处的电流都相等，即I=I1=I2=^=I12n在并联电路中，干路中的电流等于各支路中的电流之和，即I=I1+I2+-+I12n1、串联电路中，电流相等的原因：首先，串联电路各处电流相等是通过实验而得出的科学结论。其次，电路中产生电流时，导体内部各处的自由电荷都要产生定向移动。由于串联电路中电流通过的路径只有一条，没有分支，故各处电流大小相同。2、并联电路中，干路电流等于各支路电流之和的原因：首先，并联电路中，干路电流等于各支路电流之和是通过实验而得出的科学结论。其次，当电路中产生电流时，导体内部各处的自由电荷都要产生定向移动。在并联电路之中，干路上电流通过的路径只有一条，支路上电流有分支，故干路电流等于各支路电流之和。判断：①通过导体横截面的电荷越多，电荷量越大，则电流越大（）②电流在电路中总是从正极流向负极，所以越靠近正极电流越大（）③电流表接入电路时，为保证不超量程，尽量选用较大量程接入电路（）④电流表接入电路时，在保证安全的前提下，尽量选用小量程接入电路（）⑤电流表接入电路时，“0.6”和“3”两个接线柱可以同时接入电路（）⑥电流表直接接在用电器两端一定会被烧坏（）⑦并联电路中干路电流等于通过每一条支路的电流之和（基础巩固:1、如图所示，用电流表测干路中的电流的是（）J-0.63\YTH8、节日彩灯上串联着20个小灯泡.如果电源插头处电流为200mA,那么每个小灯泡中的电流是mA,合A.9、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，贝9电灯L1中的电流是（Q（b）（c）10、如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L]”或“L2”）的电流，通过L2的电流应为A.11、某家庭中正有一盏电灯和电钣锅在工作，已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为A.能力提咼：一、串并联电路的电流规律1、如图所示，某电子线路板上有一个由三个电阻R2和R3构成的局部电路•已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是为mA.电子线洛板驱局部电路2、在如图所示的电路中，只闭合S3和同时闭合S1和S3、断开S2两种情况下，电流表指针位置都如图所示，则同时闭合S1和S3、断开S2时，通过L1的电流为A.3、在如图示的电路中，A］、A2为均具有0〜0.6A和0〜3A的电流表.闭合开关后，两电流表指针偏转的角度相同，已知电流表A1的示数为2.5A，贝9通过灯L1的电流为A，通过灯L2的电流为A.（第3题）（第4题）4、如图所示，两只电流表都有0.6A和3A两个量程，当开关S闭合后，两电流表指针偏转角度相同，则通过L］、L2两灯的电流之比为（）A.I1：I2=4：1B.IpI2=1：4C.IpI2=5：1D.I1：I2=1：55、图是小李同学研究并联电路电流特点的电路图.当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数.则该电路中存在的故障是（）A.L1开路B.L1短路C.L2开路D.L2短路（第5题）（第6题）（第7题）6、如图所示，A］、A2、A3三个电流表的示数分别为片、I2、I3，则有（）A.I1=I2+I3B.I1=I2=I3C.I1>I2>I3D.I1
