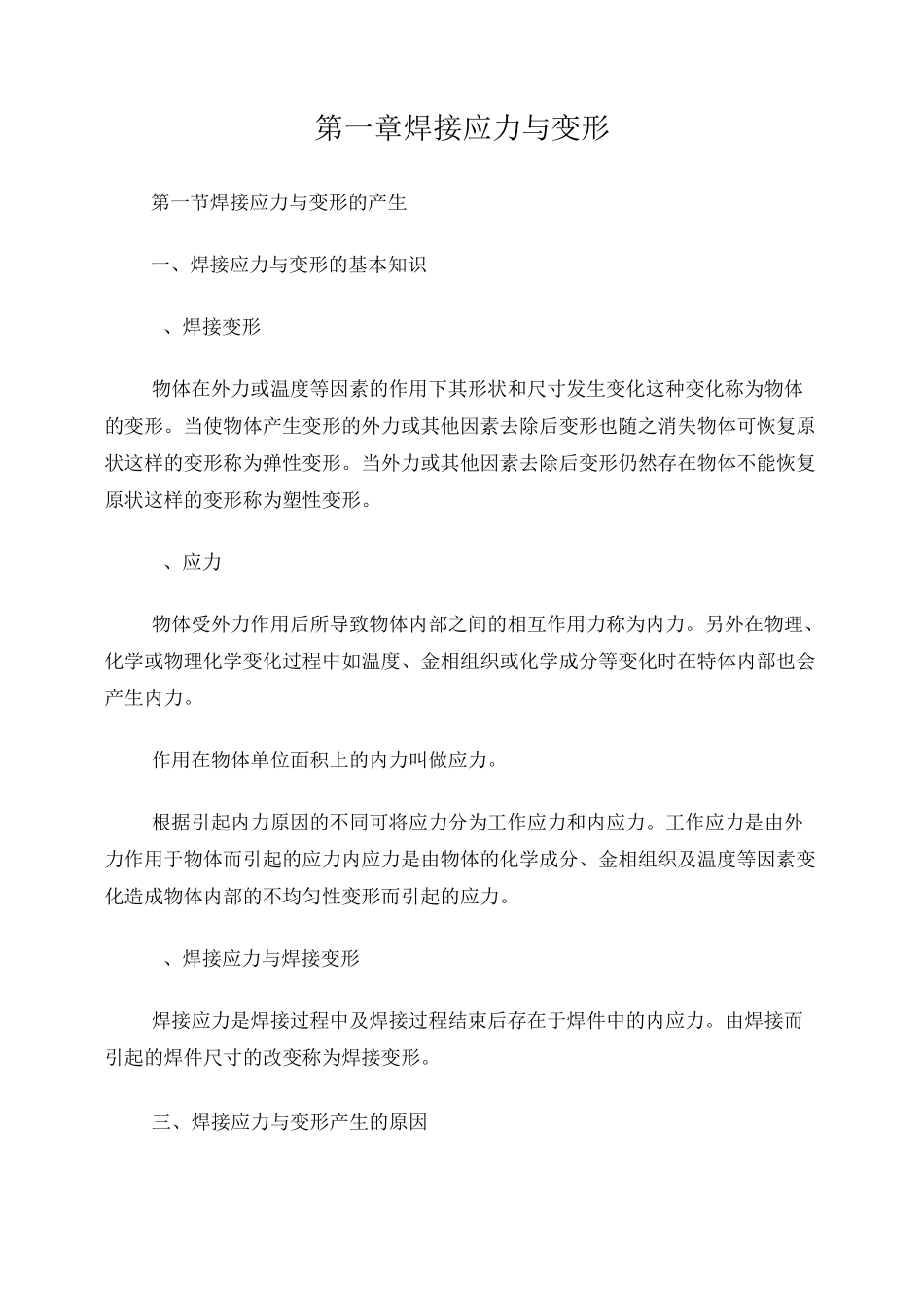

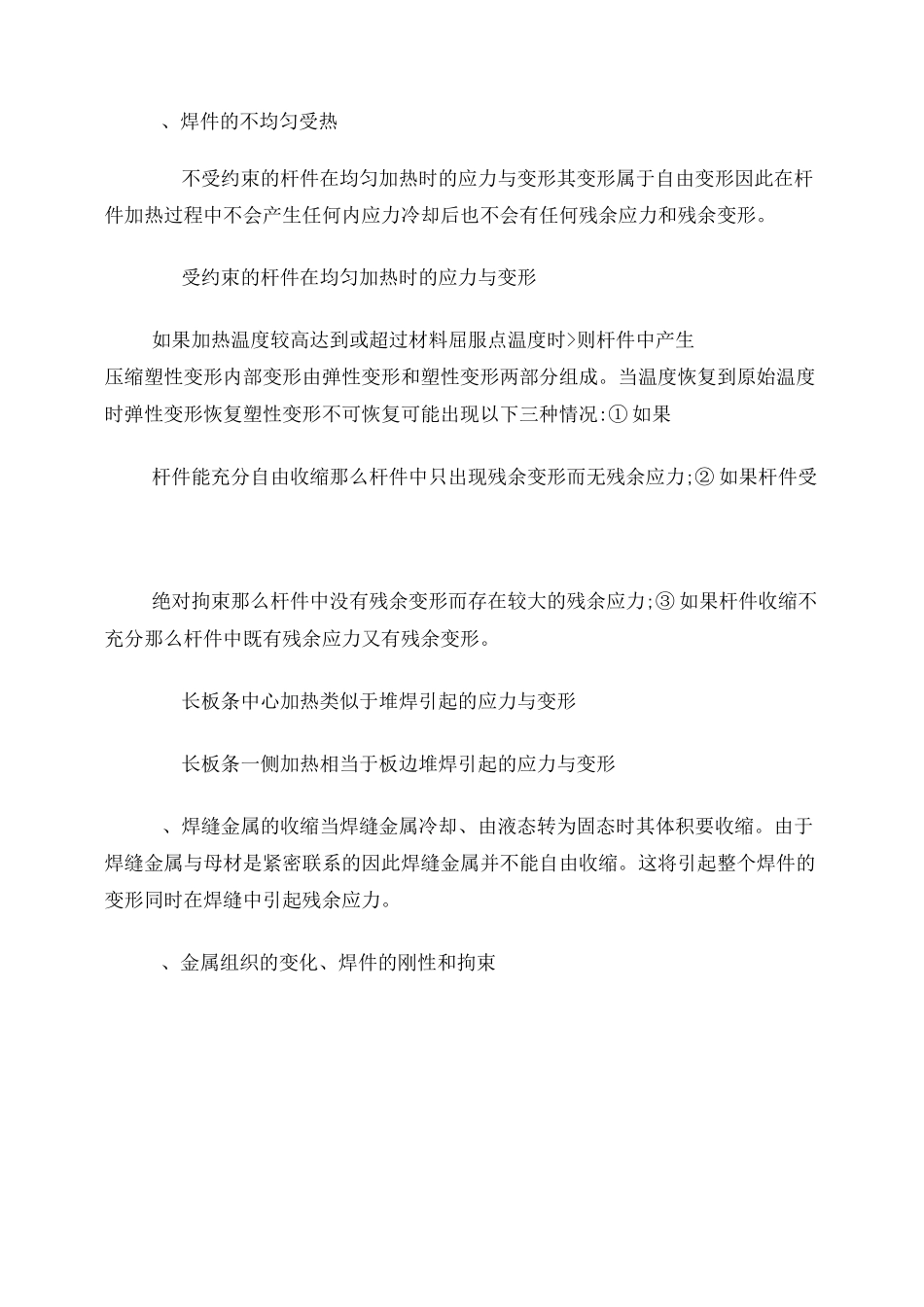

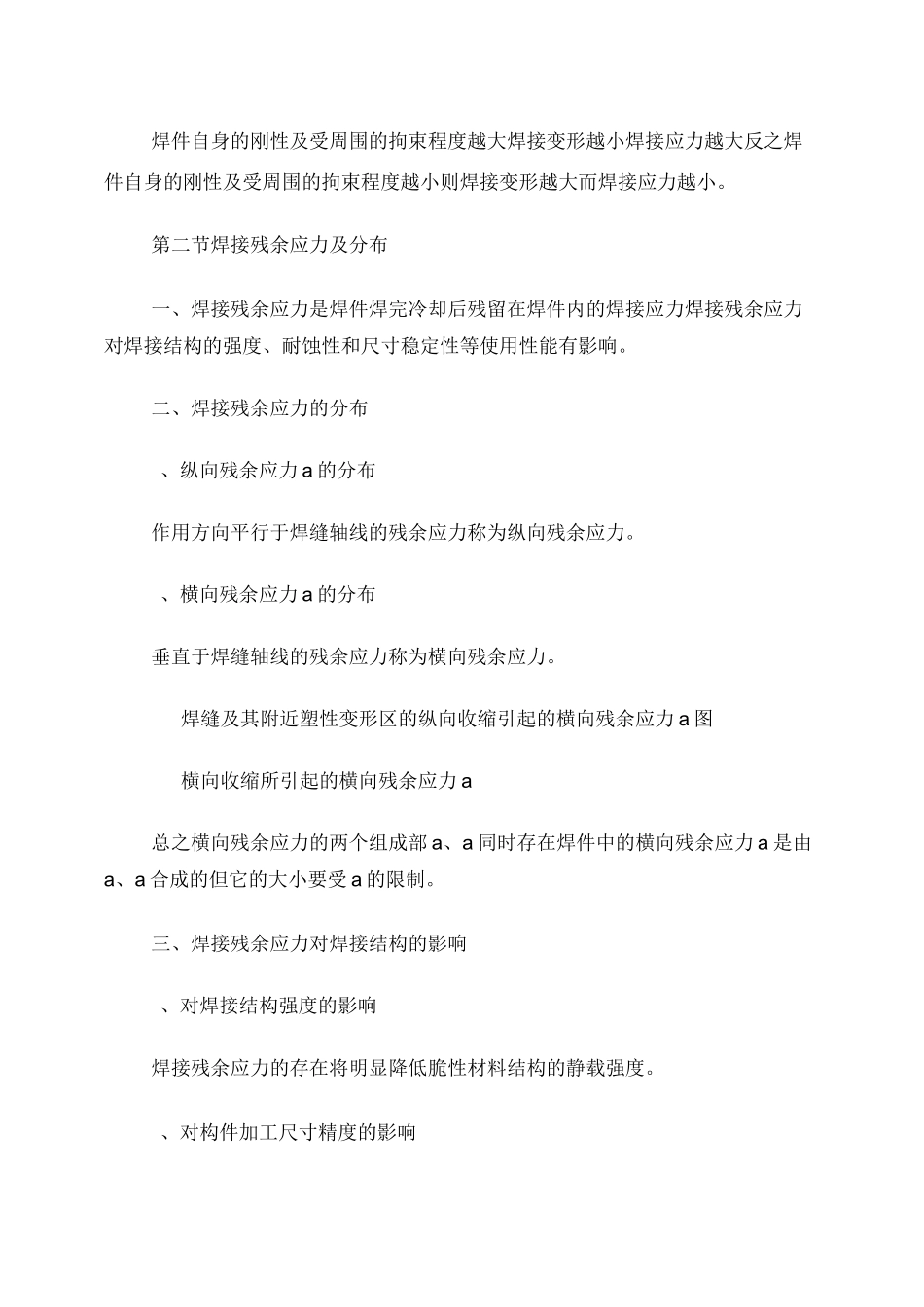

第一章焊接应力与变形第一节焊接应力与变形的产生一、焊接应力与变形的基本知识、焊接变形物体在外力或温度等因素的作用下其形状和尺寸发生变化这种变化称为物体的变形。当使物体产生变形的外力或其他因素去除后变形也随之消失物体可恢复原状这样的变形称为弹性变形。当外力或其他因素去除后变形仍然存在物体不能恢复原状这样的变形称为塑性变形。、应力物体受外力作用后所导致物体内部之间的相互作用力称为内力。另外在物理、化学或物理化学变化过程中如温度、金相组织或化学成分等变化时在特体内部也会产生内力。作用在物体单位面积上的内力叫做应力。根据引起内力原因的不同可将应力分为工作应力和内应力。工作应力是由外力作用于物体而引起的应力内应力是由物体的化学成分、金相组织及温度等因素变化造成物体内部的不均匀性变形而引起的应力。、焊接应力与焊接变形焊接应力是焊接过程中及焊接过程结束后存在于焊件中的内应力。由焊接而引起的焊件尺寸的改变称为焊接变形。三、焊接应力与变形产生的原因、焊件的不均匀受热不受约束的杆件在均匀加热时的应力与变形其变形属于自由变形因此在杆件加热过程中不会产生任何内应力冷却后也不会有任何残余应力和残余变形。受约束的杆件在均匀加热时的应力与变形如果加热温度较高达到或超过材料屈服点温度时>则杆件中产生压缩塑性变形内部变形由弹性变形和塑性变形两部分组成。当温度恢复到原始温度时弹性变形恢复塑性变形不可恢复可能出现以下三种情况:①如果杆件能充分自由收缩那么杆件中只出现残余变形而无残余应力;②如果杆件受绝对拘束那么杆件中没有残余变形而存在较大的残余应力;③如果杆件收缩不充分那么杆件中既有残余应力又有残余变形。长板条中心加热类似于堆焊引起的应力与变形长板条一侧加热相当于板边堆焊引起的应力与变形、焊缝金属的收缩当焊缝金属冷却、由液态转为固态时其体积要收缩。由于焊缝金属与母材是紧密联系的因此焊缝金属并不能自由收缩。这将引起整个焊件的变形同时在焊缝中引起残余应力。、金属组织的变化、焊件的刚性和拘束焊件自身的刚性及受周围的拘束程度越大焊接变形越小焊接应力越大反之焊件自身的刚性及受周围的拘束程度越小则焊接变形越大而焊接应力越小。第二节焊接残余应力及分布一、焊接残余应力是焊件焊完冷却后残留在焊件内的焊接应力焊接残余应力对焊接结构的强度、耐蚀性和尺寸稳定性等使用性能有影响。二、焊接残余应力的分布、纵向残余应力a的分布作用方向平行于焊缝轴线的残余应力称为纵向残余应力。、横向残余应力a的分布垂直于焊缝轴线的残余应力称为横向残余应力。焊缝及其附近塑性变形区的纵向收缩引起的横向残余应力a图横向收缩所引起的横向残余应力a总之横向残余应力的两个组成部a、a同时存在焊件中的横向残余应力a是由a、a合成的但它的大小要受a的限制。三、焊接残余应力对焊接结构的影响、对焊接结构强度的影响焊接残余应力的存在将明显降低脆性材料结构的静载强度。、对构件加工尺寸精度的影响、对受压杆件稳定性的影响、对疲劳强度的影响四、减小焊接残余应力的措施、设计措施尽量减少结构上焊缝的数量和焊缝尺寸避免焊缝过分集中采用刚度较小的接头形式、工艺措施采用合理的装配焊接顺序和方向在一个平面上的焊缝焊接时应保证焊缝的纵向和横向收缩均能比较自由如图所示的拼板焊接合理的焊接顺序应是图中的即先焊相互错开的短焊缝后焊直通长焊缝。收缩量最大的焊缝应先焊。因为先焊的焊缝收缩时受阻较小因而残余应力就比较小。如图所示的带盖板的双工字梁结构应先焊盖板上的对接焊缝后焊盖板与工字梁之间的角焊缝原因是对接焊缝的收缩量比角焊缝的收缩量大。工作时受力最大的焊缝应先焊。如图所示的大型工字梁应先焊受力最大的翼板对接焊缝再焊腹板对接焊缝最后焊预先留出来的一段角焊缝。焊接平面交叉焊缝时在焊缝的交叉点易产生较大的焊接残余应力。图为对接焊缝与角焊缝交叉的结构。预热法冷焊法冷焊法是通过减少焊件受热来减小焊接部位与结构上其他部位间的温度差。降低焊缝的拘束度5加热“减应区”法焊接时加热那些阻碍焊接区自由伸缩的部位，使之与焊接区同时膨胀和同时...
