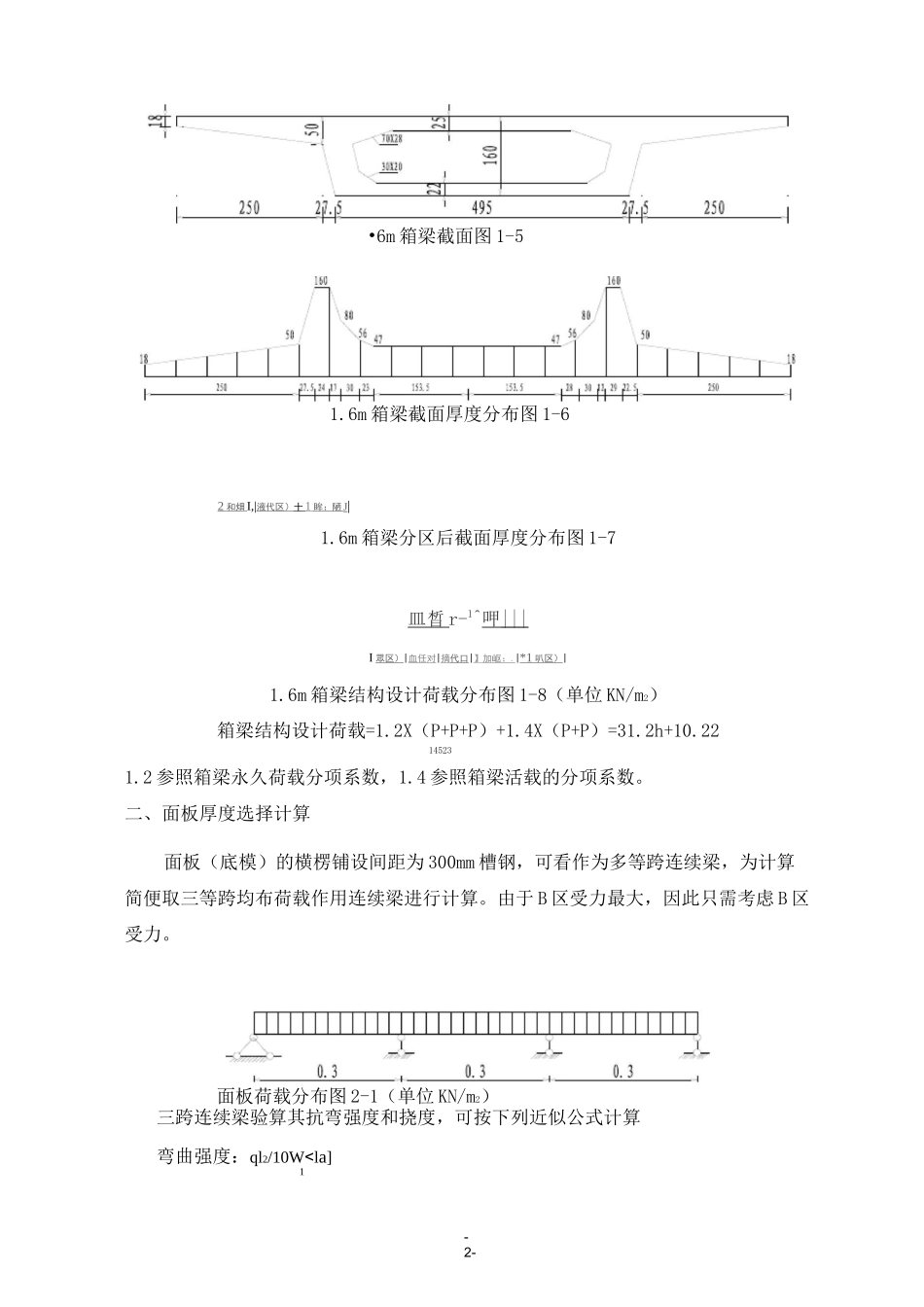

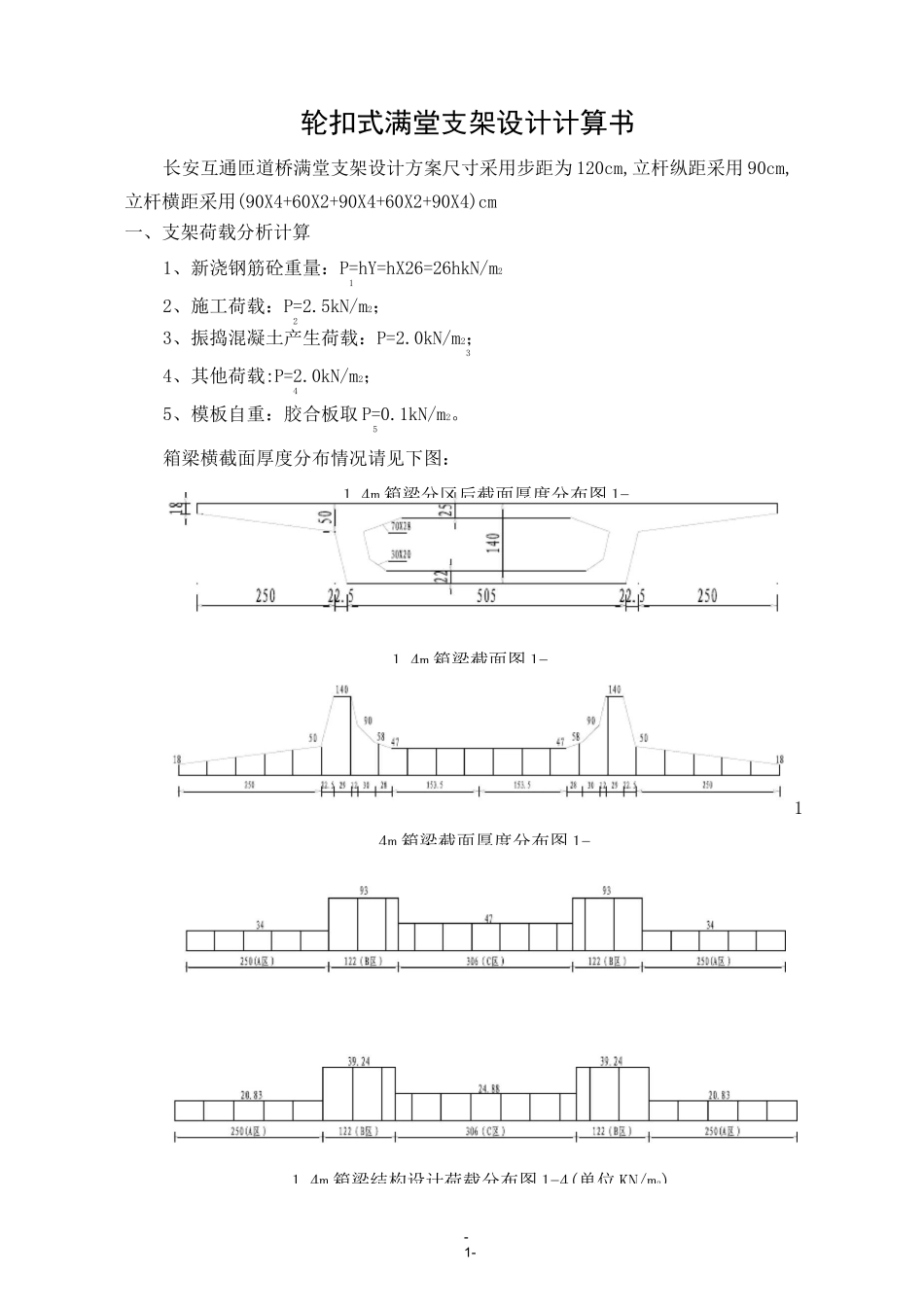

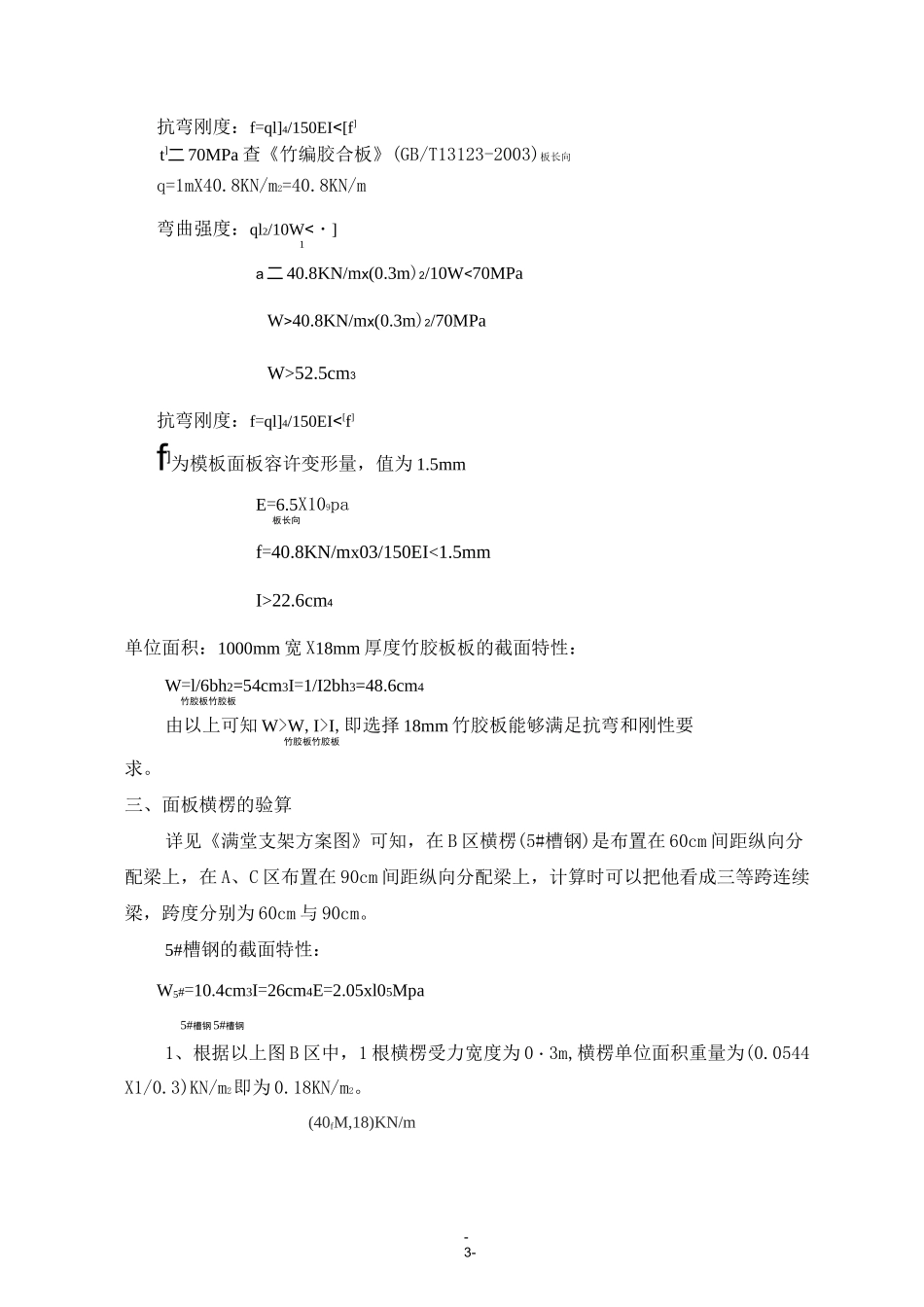

-1-轮扣式满堂支架设计计算书长安互通匝道桥满堂支架设计方案尺寸采用步距为120cm,立杆纵距采用90cm,立杆横距采用(90X4+60X2+90X4+60X2+90X4)cm一、支架荷载分析计算1、新浇钢筋砼重量:P=hY=hX26=26hkN/m212、施工荷载:P=2.5kN/m2;23、振捣混凝土产生荷载:P=2.0kN/m2;34、其他荷载:P=2.0kN/m2;45、模板自重:胶合板取P=0.1kN/m2。5箱梁横截面厚度分布情况请见下图:1.4m箱梁截面图1-4m箱梁截面厚度分布图1-1.4m箱梁分区后截面厚度分布图1-1.4m箱梁结构设计荷载分布图1-4(单位KN/m2)-2-•6m箱梁截面图1-51.6m箱梁截面厚度分布图1-62和畑I,|液代区)十1眸:陋J|1.6m箱梁分区后截面厚度分布图1-7皿晳r-1^呷|||I眾区)|血任对|摘代口|】加岖:.|*1叭区)|1.6m箱梁结构设计荷载分布图1-8(单位KN/m2)箱梁结构设计荷载=1.2X(P+P+P)+1.4X(P+P)=31.2h+10.22145231.2参照箱梁永久荷载分项系数,1.4参照箱梁活载的分项系数。二、面板厚度选择计算面板(底模)的横楞铺设间距为300mm槽钢,可看作为多等跨连续梁,为计算简便取三等跨均布荷载作用连续梁进行计算。由于B区受力最大,因此只需考虑B区受力。面板荷载分布图2-1(单位KN/m2)三跨连续梁验算其抗弯强度和挠度,可按下列近似公式计算弯曲强度:ql2/10W40.8KN/mx(0.3m)2/70MPaW>52.5cm3抗弯刚度:f=ql]4/150EI<[f]f]为模板面板容许变形量,值为1.5mmE=6.5X109pa板长向f=40.8KN/mx03/150EI<1.5mmI>22.6cm4单位面积:1000mm宽X18mm厚度竹胶板板的截面特性:W=l/6bh2=54cm3I=1/I2bh3=48.6cm4竹胶板竹胶板由以上可知W>W,I>I,即选择18mm竹胶板能够满足抗弯和刚性要竹胶板竹胶板求。三、面板横楞的验算详见《满堂支架方案图》可知,在B区横楞(5#槽钢)是布置在60cm间距纵向分配梁上,在A、C区布置在90cm间距纵向分配梁上,计算时可以把他看成三等跨连续梁,跨度分别为60cm与90cm。5#槽钢的截面特性:W5#=10.4cm3I=26cm4E=2.05xl05Mpa5#槽钢5#槽钢1、根据以上图B区中,1根横楞受力宽度为0・3m,横楞单位面积重量为(0.0544X1/0.3)KN/m2即为0.18KN/m2。(40fM,18)KN/m-4-横楞荷载分布图3-1(单位KN/m2)三等跨连续梁验算其抗弯强度和挠度,可按下列近似公式计算弯曲强度:ql2/10W
