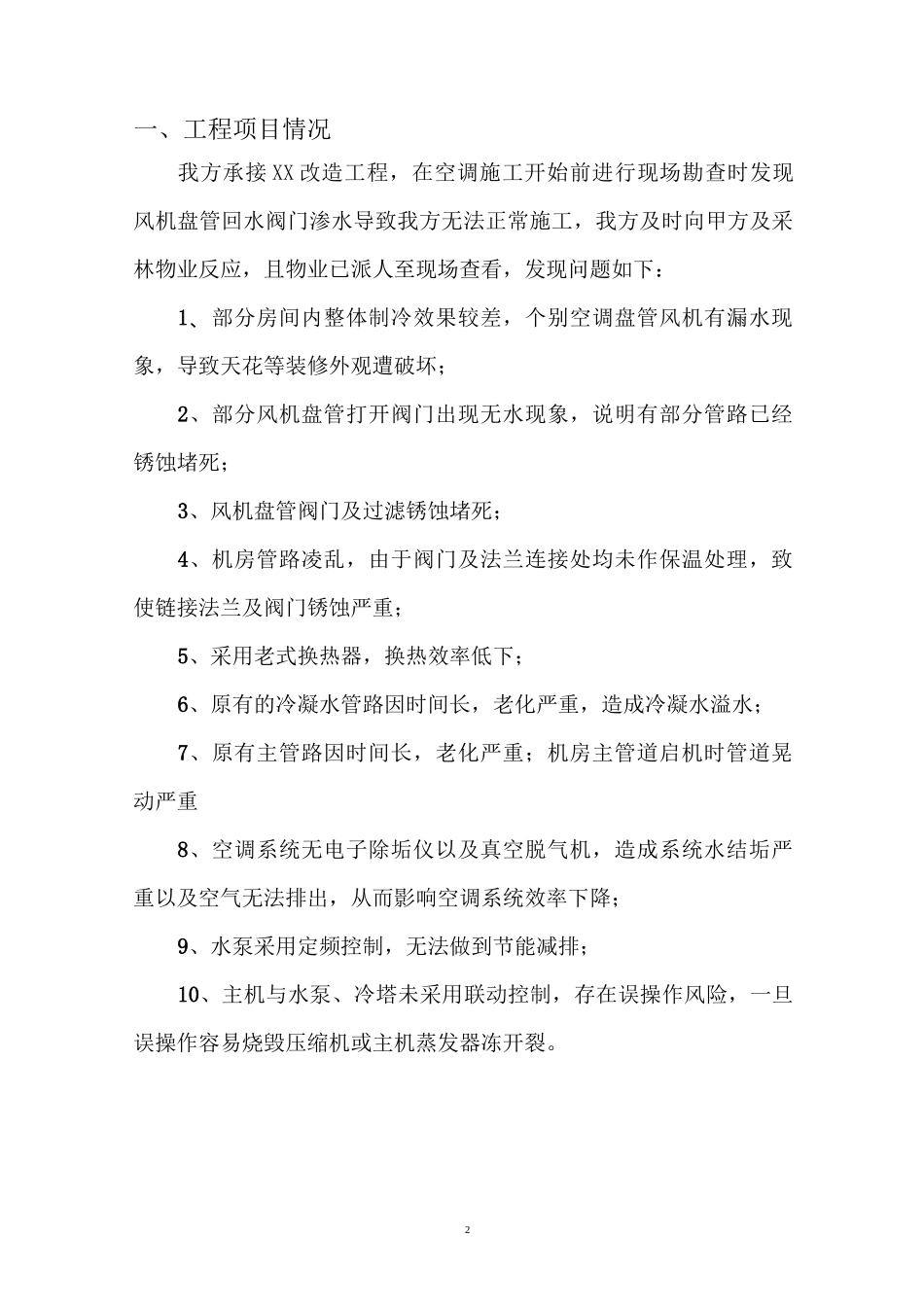

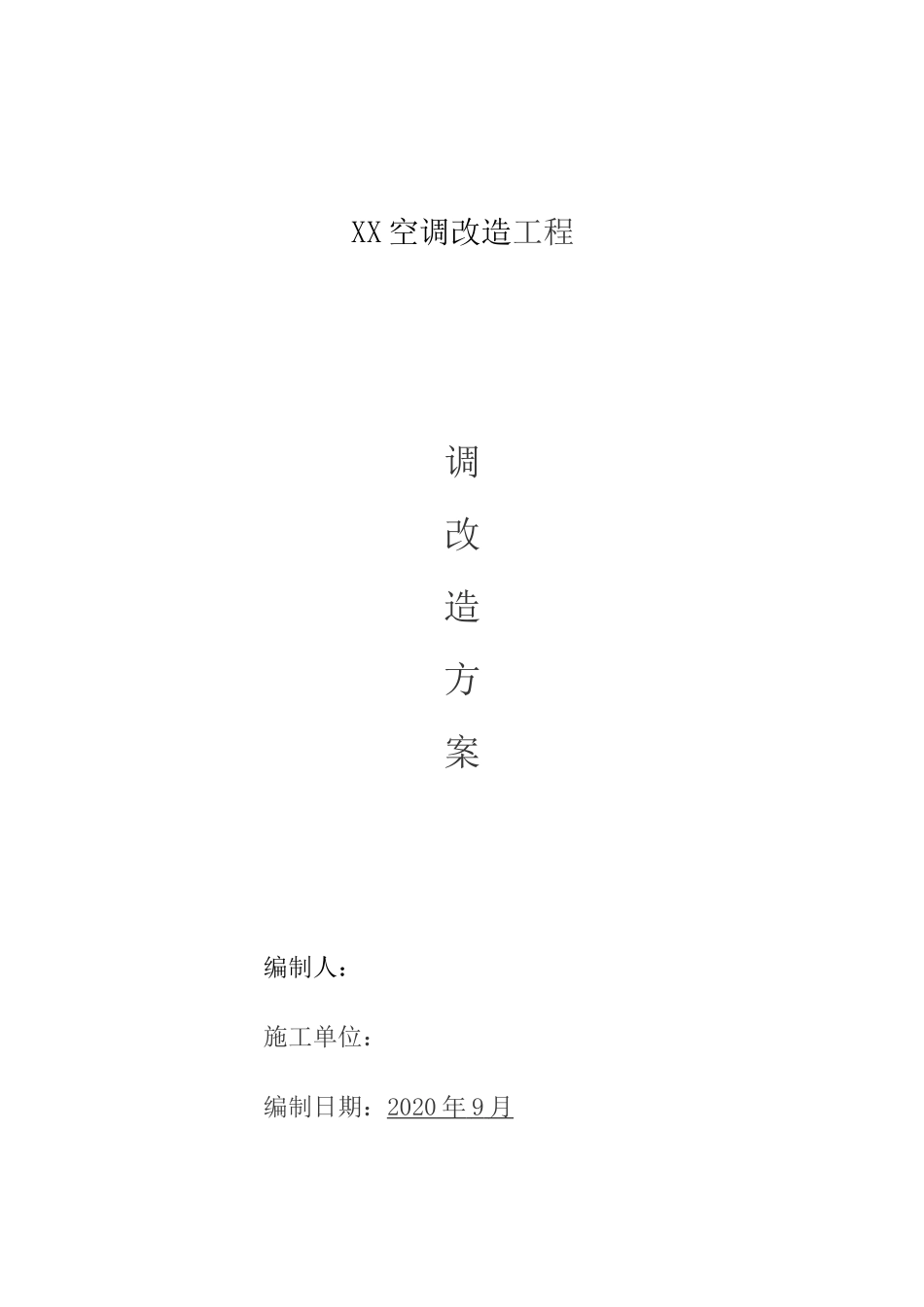

XX空调改造工程调改造方案编制人：施工单位：编制日期：2020年9月1一、工程项目情况2二、空调改造方案3三、空调改造方案42一、工程项目情况我方承接XX改造工程，在空调施工开始前进行现场勘查时发现风机盘管回水阀门渗水导致我方无法正常施工，我方及时向甲方及采林物业反应，且物业已派人至现场查看，发现问题如下：1、部分房间内整体制冷效果较差，个别空调盘管风机有漏水现象，导致天花等装修外观遭破坏；2、部分风机盘管打开阀门出现无水现象，说明有部分管路已经锈蚀堵死；3、风机盘管阀门及过滤锈蚀堵死；4、机房管路凌乱，由于阀门及法兰连接处均未作保温处理，致使链接法兰及阀门锈蚀严重；5、采用老式换热器，换热效率低下；6、原有的冷凝水管路因时间长，老化严重，造成冷凝水溢水；7、原有主管路因时间长，老化严重；机房主管道启机时管道晃动严重8、空调系统无电子除垢仪以及真空脱气机，造成系统水结垢严重以及空气无法排出，从而影响空调系统效率下降；9、水泵采用定频控制，无法做到节能减排；10、主机与水泵、冷塔未采用联动控制，存在误操作风险，一旦误操作容易烧毁压缩机或主机蒸发器冻开裂。3二、空调改造内容根据以上现场勘察情况，我单位建议进行以下改造：第一、将全部管道更换为镀锌钢管原因：镀锌钢管抗腐蚀性强，使用年限长原因：密封性强，保温效果好，热量流失少，更为节能。第二、将冷凝水管更改为分层集中排水或分散排水原因：分散排水不宜憋气，冷凝水漏水几率大大减小，如有局部故障，不会影响其他盘管的运行，这样也最大程度的不影响吊顶标高第三、每套办公室采用独立的风机盘管增设空调控制面板，当空调温度控制面板检测到室内的温度接近设定的温度时，空调面板自动降低风机的转速，当空调温度控制面板检测到室内的温度达到设定的温度时，空调面板自动停止风机运转，并将电动两通阀关闭，切断水路，避免散热，最大限度的减少主机及风机的的运转时间，以达到节能的目的。（注：此原理就像楼道中使用的光声控楼道灯一样，当楼道亮度不够时，只要有人进入楼道时有活动的声音自动亮起）原因：更为节能第四、更换金属软连接、球阀、过滤器、压力表原因：旧有的金属软连接、球阀、过滤器、压力表因使用年限较长，老化严重第五、在水平支管加装过滤器及阀门原因：避免主管道中的水垢、泥沙、焊渣、铁锈等大的颗粒杂质将支管堵死第六、部分房间由于设备型号偏小，制冷效果不佳，加大风机盘管型号或增加风机盘管。4三、施工方案一）原有设备及辅助配件的拆除施工工艺1、从水系统的最低点将水系统的冷冻水释放干净，避免在拆去风机盘管时有很多水泄漏（如果局部地方有泄漏，使用盛水容器放在泄漏处，待无泄漏时将盛水容器的水排放至卫生间）到墙面、地面以及室，严重影响用户的工作；2、将房间外面过道上吊顶处的检修口的挡板撤下，使用扳手将末端设备与供回水支管连接的软连接拆除，从而将壁挂式风机盘管以及风机盘管固定支架从墙壁上拆下来放在安全隐蔽的地方，待全部拆除后统一运送至广电公司物质仓库进行回收；3、拆除原系统中的阀门、二通阀、供回水支管以及保温材料放在提前准备好的盛放容器，由物质仓库进行筛选后将不需要入库的废品弃至距招标公司3.5公里以外的灰场弃土点并随时清洁现场的各种垃圾废物，保持现场的清洁卫生。二）明装壁挂式风机盘管施工工艺1、将风机盘管固定支架使用水泥钉将其固定在原有设备固定处，支架安装时必须有3%。的坡度坡向排水处，以便顺利排水；2、风机盘管采用纸箱密封保存，从纸箱取出风机盘管后放在纸箱上，将2根金属软接和凝结水水管安装禁锢在风机盘管并将对其进行保温处理（保温材料选用华美B1级阻燃防火保温材料），然后将风机盘管固定在已经安装好的固定支架上，金属软接和凝结水管穿过墙洞至房间外的过道上，随之与其它配件进行连接。53、在安装风机盘管时对风机盘管表面造成一定的污染，采用干净的摸布对其处理干净，使之表面无污染或灰尘。三）电源和控制部分的施工工艺1、风机盘管的电源线使用原设备的电源线，规格型号不变；2、风机盘管的控制线同样使用原设备的控制线，规格型号不变；3、将原来的控制...
