空心板梁桥施工方案VIP免费

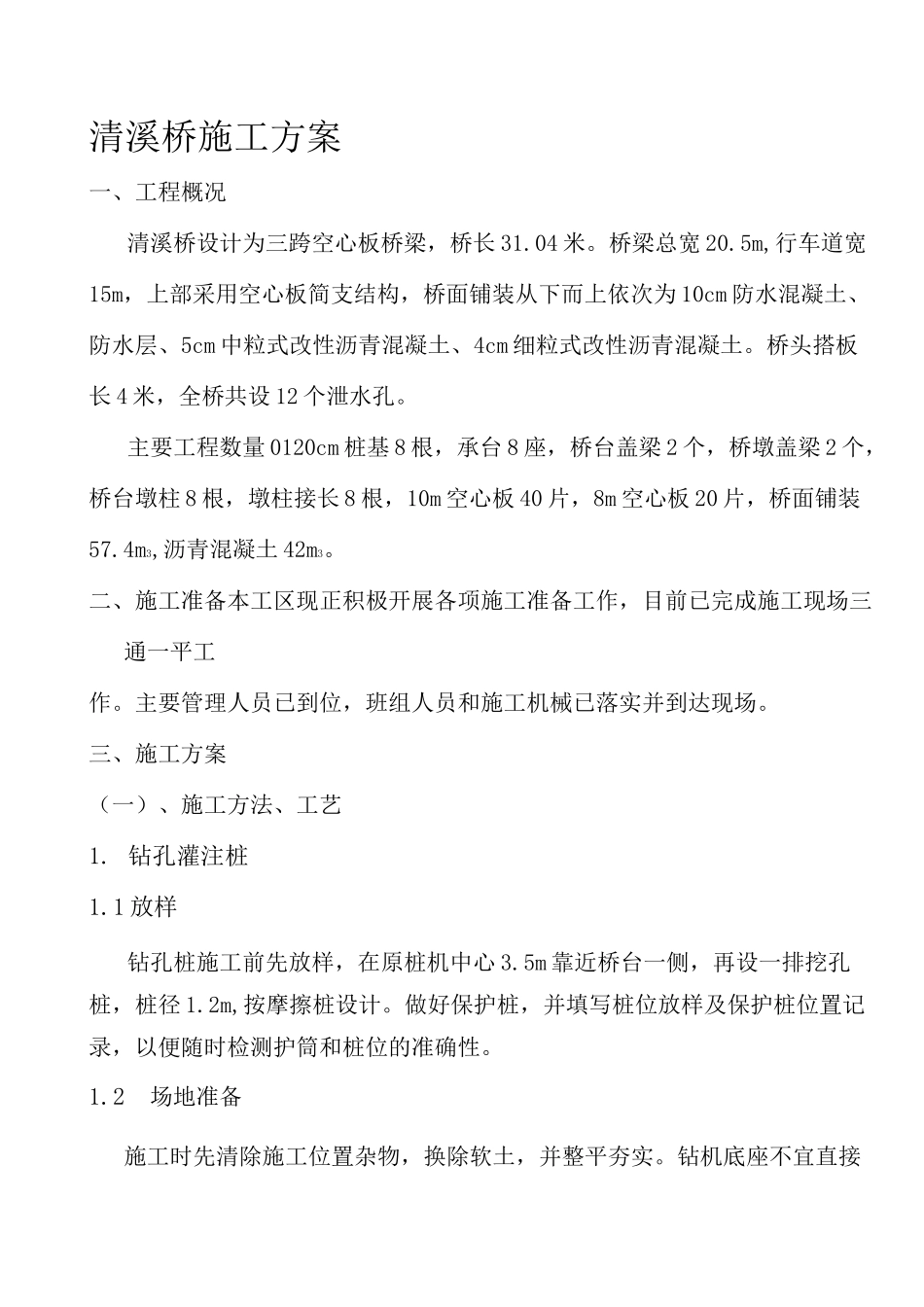

清溪桥施工方案一、工程概况清溪桥设计为三跨空心板桥梁，桥长31.04米。桥梁总宽20.5m,行车道宽15m，上部采用空心板简支结构，桥面铺装从下而上依次为10cm防水混凝土、防水层、5cm中粒式改性沥青混凝土、4cm细粒式改性沥青混凝土。桥头搭板长4米，全桥共设12个泄水孔。主要工程数量0120cm桩基8根，承台8座，桥台盖梁2个，桥墩盖梁2个，桥台墩柱8根，墩柱接长8根，10m空心板40片，8m空心板20片，桥面铺装57.4m3,沥青混凝土42m3。二、施工准备本工区现正积极开展各项施工准备工作，目前已完成施工现场三通一平工作。主要管理人员已到位，班组人员和施工机械已落实并到达现场。三、施工方案（一）、施工方法、工艺1.钻孔灌注桩1.1放样钻孔桩施工前先放样，在原桩机中心3.5m靠近桥台一侧，再设一排挖孔桩，桩径1.2m,按摩擦桩设计。做好保护桩，并填写桩位放样及保护桩位置记录，以便随时检测护筒和桩位的准确性。1.2场地准备施工时先清除施工位置杂物，换除软土，并整平夯实。钻机底座不宜直接置于不坚实的填土上，以免钻机就位后产生不均匀沉降。1.3护筒的制作与埋设护筒具有固定桩位，引导钻锥方向，隔离地面水流入井孔，保证孔内水位（泥浆）高出地下水位或施工水位一定高度，形成静水压力，以保证孔壁不致坍塌。护筒口顶端高度至少高出地下水位1.5-2m及高出地面至少0.3m,护筒内径应比桩径大20-30cm。护筒一律采用钢护筒，每节钢护筒的高度一般为1.5-3.0m，护筒接头用法兰螺丝连接，中间用0.5cm的橡胶，以确保接头不漏水。护筒埋设采用挖埋法，埋设前先准确放样，并设置中心桩的保护桩，以便随时校验护筒的位置，埋设护筒必须平、直、稳固，且底部不漏水，保证筒内水头稳定，形成静水压力，以便在成孔过程中孔壁不坍塌。护筒埋设好后，四周用粘土夯实。护筒中心线与桩中心线偏差小于5cm，竖直倾斜度不大于1%。1.4泥浆的制备及处理泥浆在钻孔中起着很重要的作用。由于泥浆比重大于水的比重，故护筒内同样高的水头，泥浆的静水压力比水大，在静水压力作用下，泥浆在井孔壁形成一层泥皮，阻隔孔外渗流，保护孔壁免于坍塌，此外，泥浆还起着悬浮钻渣的作用。冲击钻进时，泥浆的上升流速是靠钻锥上下搅动而产生的，钻渣被泥浆上升流速带上来后，希望钻渣尽量悬浮在泥浆中，不致很快沉淀，使钻锥能经常冲击到新的土层上。因此要求泥浆相对密度较大，一般地层为1.1-1.2左右，易塌地层1.2-1.4左右。制备泥浆选择水化快、造浆能力强、粘度大、含砂率低的粘土或膨润土为宜。钻孔桩在粉砂、砂砾、岩石地层钻进时，须加粘土以保证孔内泥浆有一定的粘度、稠度，以便使钻渣尽快浮上来，提高钻进速度。对不同土层采用不同泥浆浓度，用加水或加粘土来进行调整。粘土可直接投入钻孔内，利用钻锥冲击制造泥浆。对于泥浆的排放，在桥梁征地线以内设置泥浆池，泥浆池的长度、深度根据实际需要确定。以免污染环境。1.5钻孔和清孔埋好护筒和备足护壁泥浆粘土后，将钻机安装就位，保证底座和顶端平稳。开钻时先在孔内灌注泥浆，泥浆比重根据地层情况而定。在钻孔过程中，经常捞取钻渣检查，判定土质变化情况，并详细作好记录。当钻机通过砂砾层时，用冲击/冲抓锥，采用1〜2米的中、小冲程，并加大泥浆稠度，反复冲击使孔壁坚实，防止塌孔；当通过卵石层或岩石层时，采用4〜5米的大冲程，使岩卵石破碎；通过岩层，如表面不平整，应先投入粘土、小片石，将表面垫平，再用十字型钻锥进行冲击钻进，防止发生斜孔、塌孔事故。及时检查钻渣的厚度。在冲击相当时间后，应进行换浆排渣，钻孔达到设计标高后，换以合适的泥浆进行清孔。清孔后孔底沉淀厚度严格按规范和设计要求控制，要求小于5cmo禁止通过加深钻孔深度的方法代替清孔。清孔结束后在最短时间内下钢筋笼及灌注砼。1.6插放钢筋笼钢筋笼的钢筋在加工场集中制作，然后运到现场绑扎成笼。当清孔完毕，经检测孔底沉淀厚度、孔径和竖直度符合要求后，即插放钢筋笼。钢筋笼较长时，采用分节插放，接头断面错开并采用电弧焊联接，焊接严格按要求进行，保证焊接质量，避免烧损钢筋，确保焊缝长度和饱满度。插放钢筋笼要注意定位，并要准确对中，并防止钢筋骨架刮...
