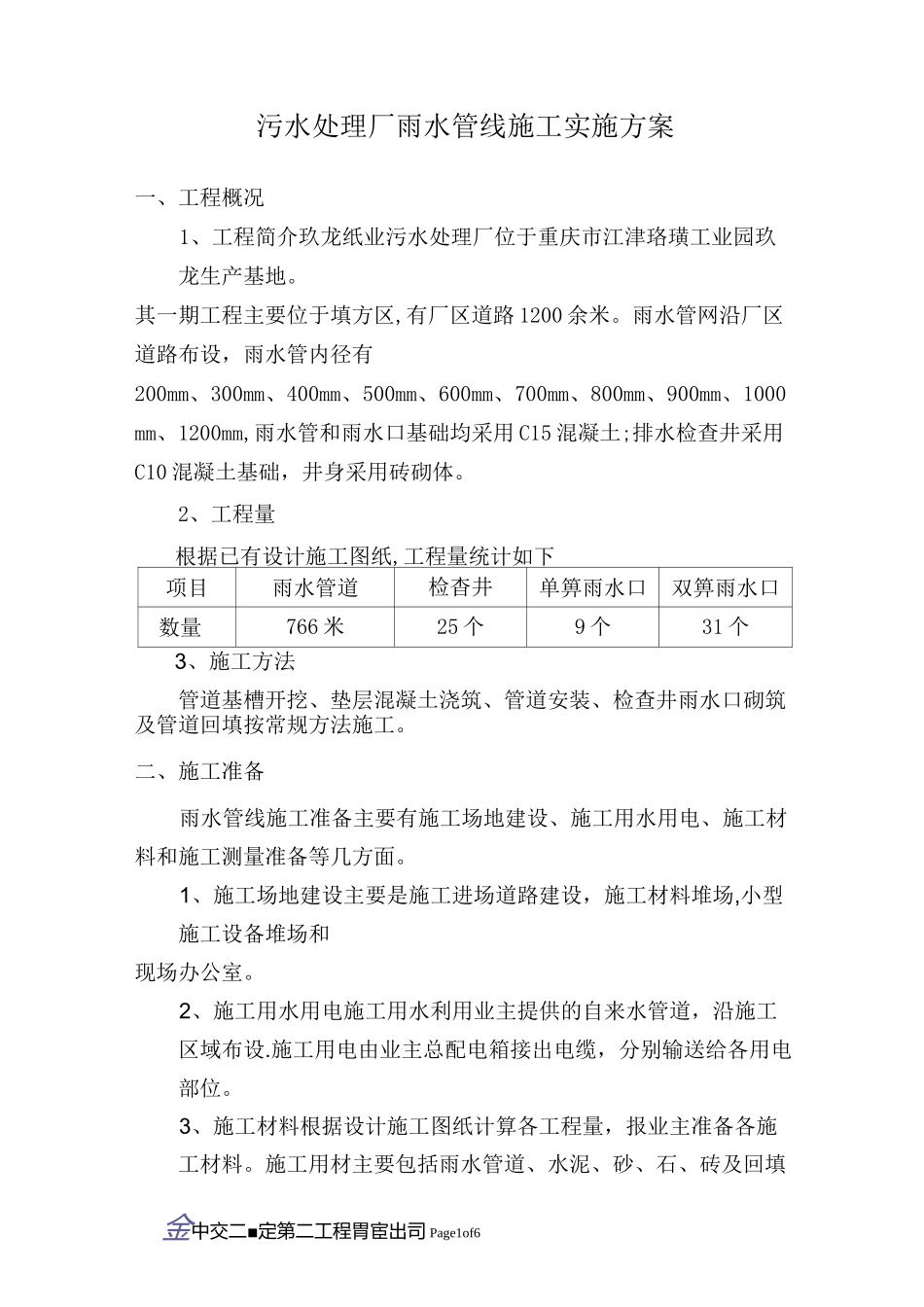

金中交二■定第二工程胃宦出司Page1of6污水处理厂雨水管线施工实施方案一、工程概况1、工程简介玖龙纸业污水处理厂位于重庆市江津珞璜工业园玖龙生产基地。其一期工程主要位于填方区,有厂区道路1200余米。雨水管网沿厂区道路布设，雨水管内径有200mm、300mm、400mm、500mm、600mm、700mm、800mm、900mm、1000mm、1200mm,雨水管和雨水口基础均采用C15混凝土;排水检查井采用C10混凝土基础，井身采用砖砌体。2、工程量根据已有设计施工图纸,工程量统计如下项目雨水管道检杳井单箅雨水口双箅雨水口数量766米25个9个31个3、施工方法管道基槽开挖、垫层混凝土浇筑、管道安装、检查井雨水口砌筑及管道回填按常规方法施工。二、施工准备雨水管线施工准备主要有施工场地建设、施工用水用电、施工材料和施工测量准备等几方面。1、施工场地建设主要是施工进场道路建设，施工材料堆场,小型施工设备堆场和现场办公室。2、施工用水用电施工用水利用业主提供的自来水管道，沿施工区域布设.施工用电由业主总配电箱接出电缆，分别输送给各用电部位。3、施工材料根据设计施工图纸计算各工程量，报业主准备各施工材料。施工用材主要包括雨水管道、水泥、砂、石、砖及回填金中交二■定第二工程胃宦出司Page2of6料等。施工机械设备主要为管道基槽开挖设备、管道吊安设备及混凝土和砂浆的拌和设备。4、施工测量根据已知测量控制点布设测量控制网，控制管线的平面位置，由控制点的高程控制管线的高程。三、施工工艺图1施工工艺流程图1、基槽开挖基槽开挖前先由测量放出雨水管线的中心线，并定位出雨水检查井和雨水口的位置，记录各段的标高以确定开挖深度。基槽开挖采用炮机和挖机开挖，人工清理的方法。先用挖掘机挖土至距设计槽底20cm左右时停止,改用人工清底至设计标高，并按规范放坡系数休整边坡。基槽开挖过程中，机械开挖时注意控制开挖宽度及坡度，注意不要超挖，以免破坏经强夯过的路基基层；开挖出的沟槽土应堆放在安全的地方,不宜将沟槽土置于已开挖边坡顶附近。金中交二■定第二工程胃宦出司Page3of62、垫层砼浇筑雨水管道管径为200mm到1200mm不等，根据规范及图集要求，管道垫层为100mm至到150mm不等。基槽开挖完成后报验，报验合格后才能浇筑垫层混凝土.垫层混凝土按规范及图集要求的厚度严格放标高控制。垫层混凝土浇筑的时候要注意管道坡度.基槽垫层混凝土每次浇筑方量较小，每米方量仅为0.1〜0.2方,甲方提供不利于施工，为此采用甲方提供水泥、砂、石等原材料现场自拌混凝土。3、安装管道管道安装前首先由全站仪在垫层混凝土上放出管道中心线以控制管道安装线形。管道由挖机或装载机和人工配合的方法转运到要安装的基槽垫层混凝土上安装，安装时注意接口连接紧密，安装线形由控制点控制.管道分段安装，安装完成后测量复核标高，严格按设计坡度调整到位后才进行下步工作。管道包封混凝土浇筑，本工程采用120°混凝土基础，管道按覆土高度为I级管道，管道包封混凝土厚度为178mm到293mm不等。混凝土浇筑时注意控制浇筑厚度及和管道的密实度，以保证管道平面位置不偏移。管道接口按要求采用钢丝网水泥砂浆抹带，抹带厚度为25mm和35mm,抹带宽度为200mm和250mm.抹带前将管道接口处垫层混凝土凿毛,首先抹带15mm厚,再铺设20#钢丝网，钢丝网需要锚入垫层100mm到150mm,钢丝网搭接长度不小于100mm,最后再抹10mm厚砂浆。水泥砂浆比例为1：2。5。4、管道回填管道安装完成后应及时申请验收，验收合格后马上回填。以避免金中交二■定第二工程胃宦出司Page4of6施工过程中落入更多杂物不利于清理。回填按规范要求回填至厂区道路路缘石顶标高.在管顶上500mm（山区300mm）内，不得回填大于100mm的石块、砖块等杂物。回填时，槽内应无积水，不得回填淤泥、腐植土、冻土及有机物质。5、结构物施工结构物主要包括雨水检查井和雨水口.根据设计图纸及图集要求采用砖砌圆形收口式雨水检查井,雨水口有砖砌平箅式单箅雨水口和砖砌平箅式双箅雨水口。检查井抹面、勾缝、座浆、抹三角灰均用1：2防水砂浆。检查井踏步、井盖及井座均采用球墨铸铁型。砌筑时井壁必须互相垂直，不得有通缝，必须保证灰浆饱满，灰缝平整，抹...
