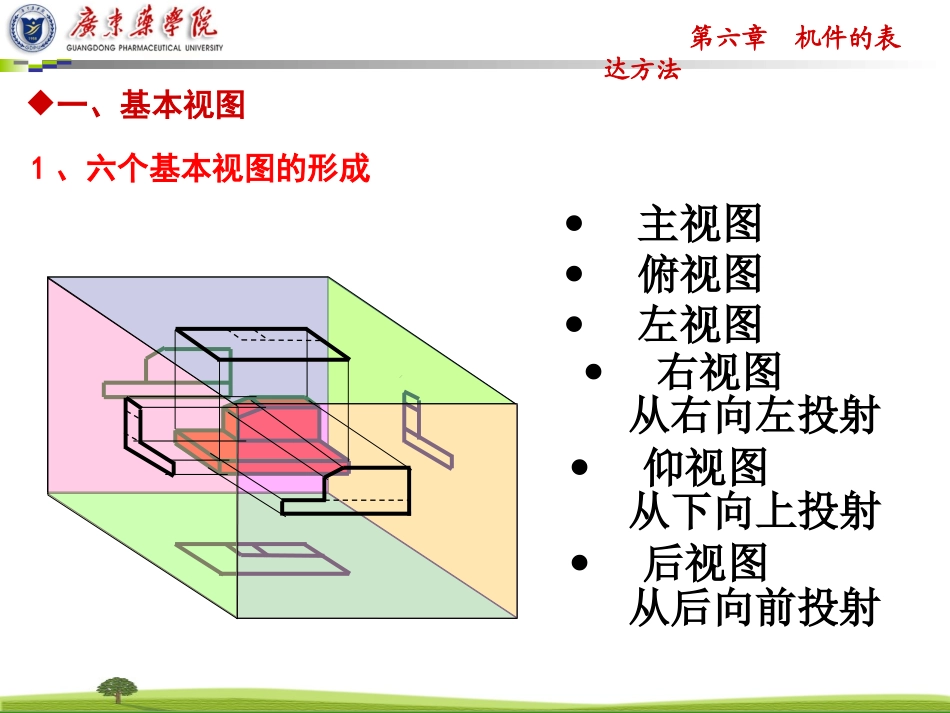

第六章机件的表达方法第六章机件的表达方法第一节视图视图:主要用于表达物体的外部结构和形状。基本视图局部视图斜视图第六章机件的表达方法一、基本视图1、六个基本视图的形成右视图主视图俯视图左视图后视图仰视图从右向左投射从下向上投射从后向前投射第六章机件的表达方法主视图主视图俯视图俯视图左视图左视图基本视图的形成：后视图后视图仰视图仰视图右视图右视图第六章机件的表达方法主视俯视左视右视后视仰视2、六个投影面的展开除后视图外，靠近主视图的一边是机件的后面,远离主视图的一边是机件的前面。3、六面视图的投影对应关系长高宽上下左右前后右左方位对应关系：主视俯视仰视左视右视后视长度量对应关系：仍遵守“三等”长对正高平齐宽相等第六章机件的表达方法仰视图右视图主视图左视图后视图俯视图按照投影关系展开配置，不标注视图名称.第六章机件的表达方法4、向视图向视图是可自由配置的视图。※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF按基本位置配置第六章机件的表达方法二、局部视图将机件的某一部分向基本投影面投射所得的视图，称为局部视图。AA超界！用波浪线表示断裂边界！A“”及相同字母“X”。视图名称：“X”。投射方向：标注：适用范围：当机件的大部结构已表达清楚，只有一些局部结构未表达完全的情况下,可将机件某一部分向基本投影面投影，从而获得局部视图。第六章机件的表达方法局部视图示例：局部视图示例：注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的形式配置，也可按向视图的配置形式配置。ABCCBA第六章机件的表达方法三、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。第六章机件的表达方法AA斜视图的画法：画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。A第六章机件的表达方法斜视图：斜视图：AA物体向不平行于基本投影面的平面投射所得的视图，称为斜视图标注视图名称：“X”标在视图上方投射方向：“”及相同字母“X”用波浪线表示断裂边界A旋转符号第六章机件的表达方法例1、求作斜视图。第六章机件的表达方法AA第六章机件的表达方法第二节剖视图第二节剖视图第六章机件的表达方法问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图!第六章机件的表达方法一、剖视图的基本概念为了清楚的表达机件的内部结构形状假想用剖切面将机件沿适当位置剖开，（消除虚线），移去剖切面和观察者之间的部分，将其余部分向投影面进行全投射。剖视图概念：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得得图形，称为剖视图。第六章机件的表达方法剖视图：用来表达机件内部形状的视图。第六章机件的表达方法二、剖视图的画法(1)确定剖切面的位置剖切面的位置。(2)将处在观察者和剖切面之间的部分移去，而将其余部分全部向投影面投射；不同的视图可以同时采用剖视。(3)在剖面剖面区域内画上剖面符号；剖视图中虚线一般可省略。AAA-A第六章机件的表达方法将处于观察者与剖切面之间的部分形体移去将其余部分形体向投影面投射，剖面区域（剖切面与物体接触的部分）画出剖面符号AAA—A剖面线移去归纳归纳归纳归纳剖剖移移视视假想用剖切面剖开物体第六章机件的表达方法AA剖切面移去AAA—A剖面线移去•投射方向投射方向剖视图的标注剖视图的标注剖切线表示剖切位置粗实线,线宽1~1.5d,线长6~7mm,尽量不与图形轮廓线相交箭头或粗短画画在剖切线外端箭头剖视图名称剖视图名称字母“X”注在剖切符号外侧“X－X”(拉丁字母或阿拉伯数字)字母剖视图名称•剖...
