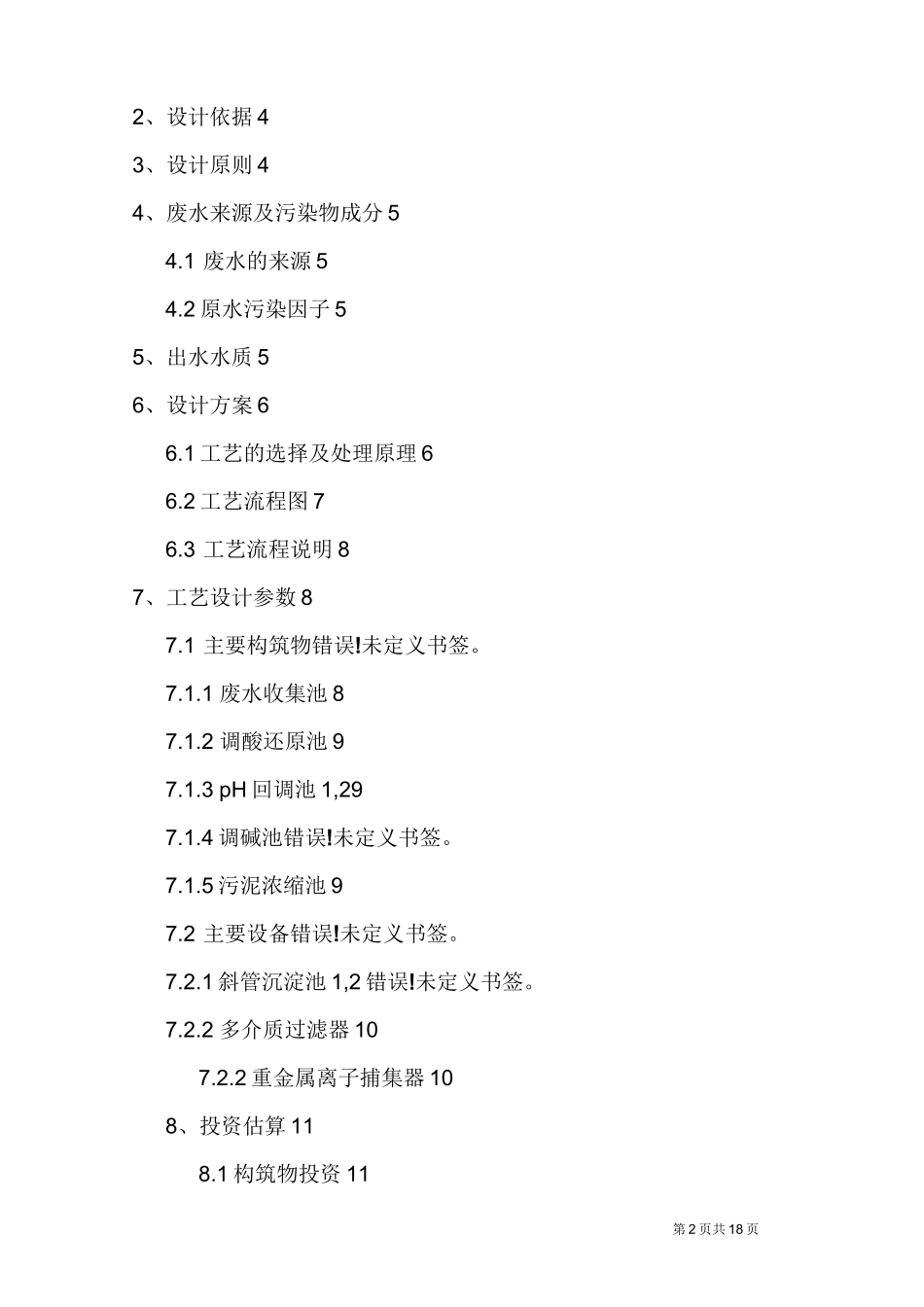

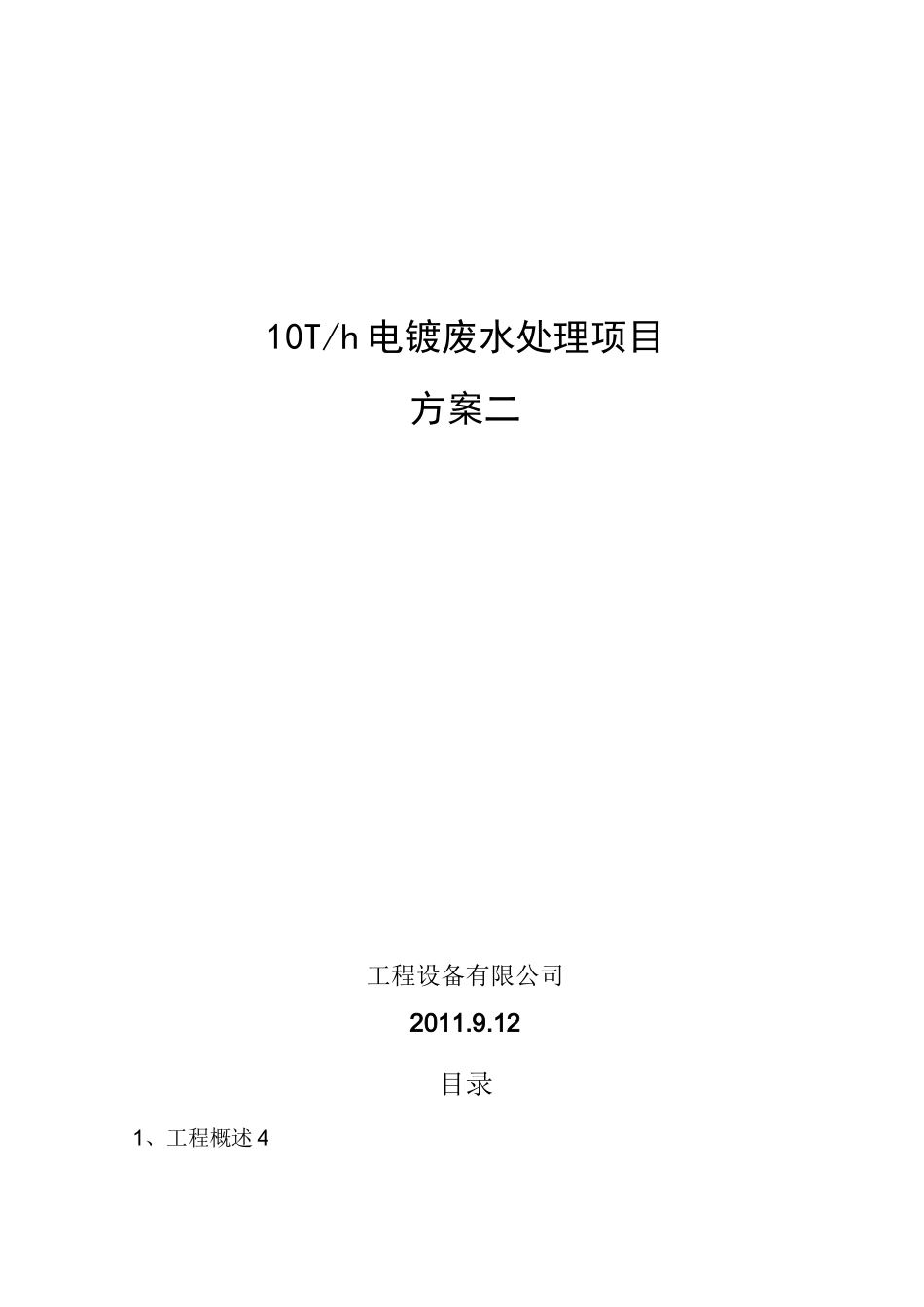

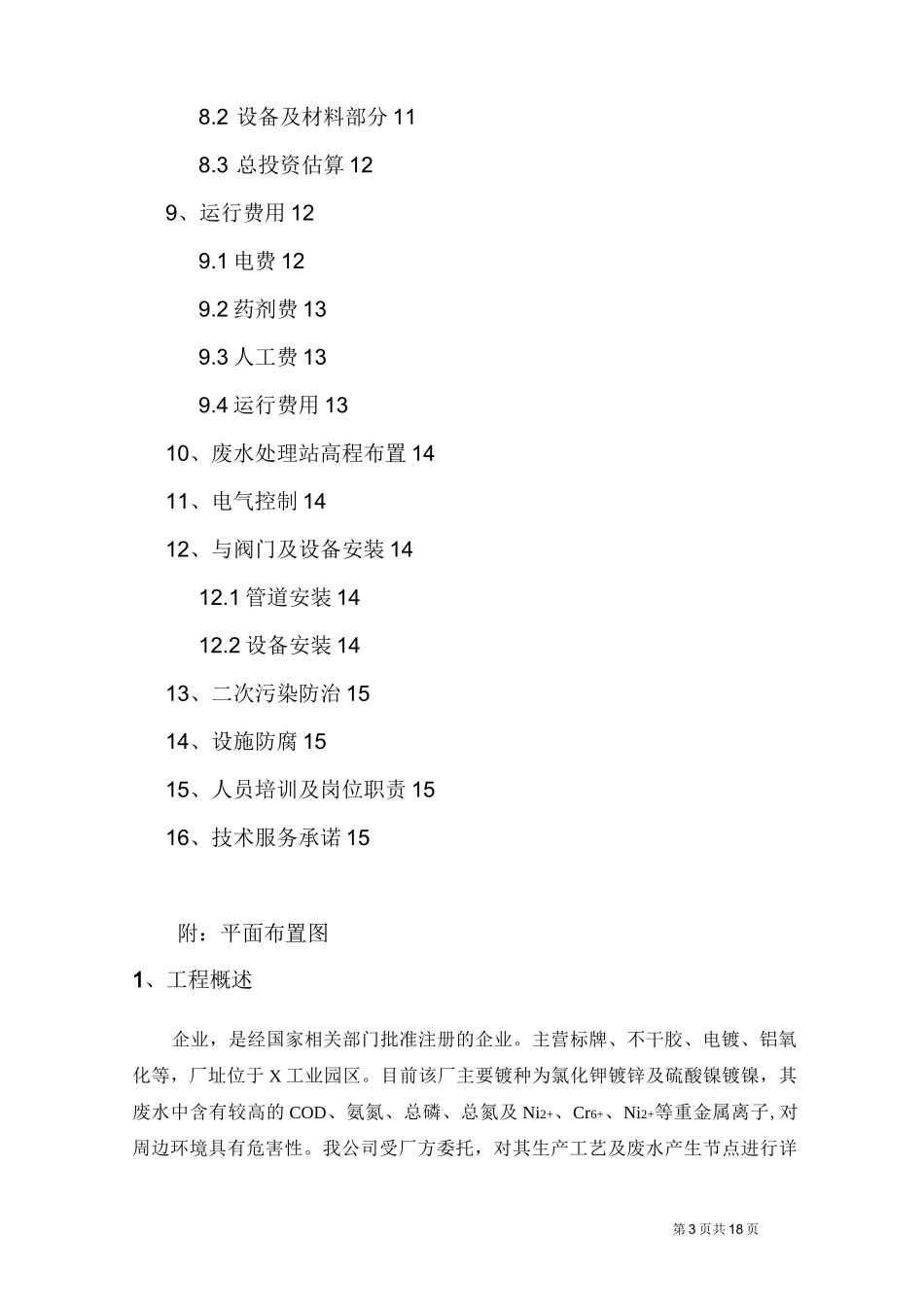

10T/h电镀废水处理项目方案二工程设备有限公司2011.9.12目录1、工程概述4第2页共18页2、设计依据43、设计原则44、废水来源及污染物成分54.1废水的来源54.2原水污染因子55、出水水质56、设计方案66.1工艺的选择及处理原理66.2工艺流程图76.3工艺流程说明87、工艺设计参数87.1主要构筑物错误!未定义书签。7.1.1废水收集池87.1.2调酸还原池97.1.3pH回调池1,297.1.4调碱池错误!未定义书签。7.1.5污泥浓缩池97.2主要设备错误!未定义书签。7.2.1斜管沉淀池1,2错误!未定义书签。7.2.2多介质过滤器107.2.2重金属离子捕集器108、投资估算118.1构筑物投资11第3页共18页8.2设备及材料部分118.3总投资估算129、运行费用129.1电费129.2药剂费139.3人工费139.4运行费用1310、废水处理站高程布置1411、电气控制1412、与阀门及设备安装1412.1管道安装1412.2设备安装1413、二次污染防治1514、设施防腐1515、人员培训及岗位职责1516、技术服务承诺15附：平面布置图1、工程概述企业，是经国家相关部门批准注册的企业。主营标牌、不干胶、电镀、铝氧化等，厂址位于X工业园区。目前该厂主要镀种为氯化钾镀锌及硫酸镍镀镍，其废水中含有较高的COD、氨氮、总磷、总氮及Ni2+、Cr6+、Ni2+等重金属离子,对周边环境具有危害性。我公司受厂方委托，对其生产工艺及废水产生节点进行详第4页共18页细了解,结合现场踏勘情况,在此基础上进行本方案的设计。2、设计依据1)业主提供的基础资料：原水水量、水质2)《电镀污染物排放标准》(GB21900-2008)3)污水综合排放标准(GB8978-1996)—级标准4)《给排水设计手册》(第二、四、六、九分册)5)《三废处理工程技术手册》6)《水处理工程师手册》7)各厂家设备选型样本8)相关电气、土建设计手册3、设计原则1)贯彻执行国家关于环境保护的政策,符合国家的有关法律、法规、规范及标准。2)根据设计进出水质要求,所选污水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理,确保污水处理效果,减少工程投资及日常运行费用。3)妥善处理处置污水处理过程中产生的污泥,避免造成二次污染。4)为确保工程的可靠性及有效性,提高自动化水平,降低运行费用,减少日常维护检修工作量,改善工人操作条件,本工程中所选用的设备为优良名牌设备。5)为保证污水处理系统正常运转,供电系统需有较高的可靠性,且污水站运行设备有足够的备用率。6)站区总平面布置力求在便于施工、安装和维修的前提下,使各处理构筑物尽量集中，节约用地。使厂区环境和周围环境协调一致。7）站区建筑风格力求统一，简洁明快、美观大方，并与其周围景观相协调。4、废水来源及污染物成分4.1废水的来源根据该厂提供相关资料，废水排放量为80吨/天，按每天工作运行8个小时计算，平均水量为10吨/小时。4.2原水污染因子根据厂方提供的有关资料及我公司对同类废水的了解，按处理的第5页共18页方式将该厂生产废水分为以下几大类：1）前处理废水：主要污染因子为pH、COD、油污及TP等；2）氯化钾镀锌漂洗废水：主要污染因子为pH、Zn2+；3）镀锌出光漂洗废水：主要污染因子为pH、Zn2+、NO3-N；4）镀锌钝化漂洗废水：主要污染因子为pH、Zn2+、Cr6+、NO3-N；5）硫酸镍镀镍漂洗废水：主要污染因子为pH、COD、Ni2+；6）镀镍出光漂洗废水：主要污染因子为pH、Ni2+、NO3-N；7）镀镍钝化漂洗废水：主要污染因子为pH、Ni2+、Cr6+、NO3-N；由于生产现场条件限制，各镀种生产线废水不能分质收集，因此该厂废水主要为混合收集。根据我公司多年电镀废水治理经验，其主要污染因子浓度见下表。（单位：mg/L）主要污染因子pHCOD总镍总铬总锌数值4-5<350<100<200<1005、出水水质根据该厂所处的地理位置，废水经处理后应达到《电镀污染物排放标准》（GB21900-2008和《污染物综合排放标准》（GB8978-1996）—级标准执行。具体指标见下表（单位：mg/L）污染项目PH总镍总铬六价铬总锌SS排放标准6-9<0.5<1.0<0.2<1.5<50污染项目CODNH3-NTN总磷石油类阴离子表面活性剂排放项目<80<15<20<1.0<3.0<5.06、设计方案6.1工艺的选择及处理原理该厂废水是典型的多镀种混合废水，其中包含锌、铬、镍等重金属离子，对第6页共18页这些离子的处理也各不...
