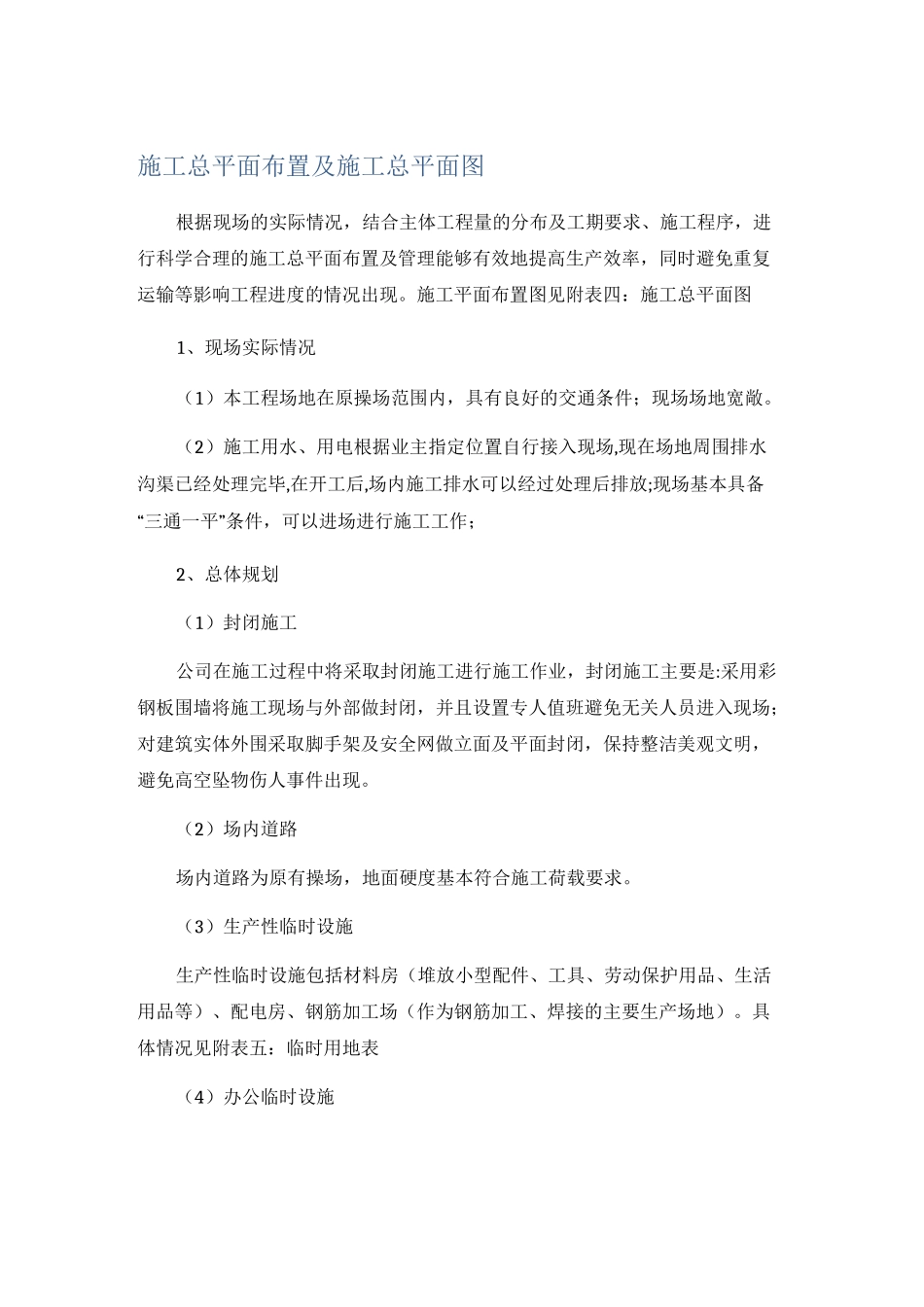

施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。配备防雨、防风材料。钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。2．管网设计布置的原则是在保证正常供水的情况下，管道铺设越短越好，同时还应考虑到，在工程进展期中各段管网应具备有移置的可能性。四、施工用电线路1．临时用电临时用电从建设单位提供的电源引至配电房，进入配电房后，再引到各用电区域，采用电缆埋地方式敷设主干线。在钢筋加工场、双肢龙门吊等处均设置配电箱，并在每层设一个配电箱。配电箱位置及线路走向：线路采用三相五线制电缆，从总配电箱到各分配箱的位置：分配电箱在塔吊南、北两侧各设两只，木工加工区设一只。总配电箱至分配电箱，用电缆干线埋至地下0.7m，电缆干线采用三相五线制。2.用电负荷计算：1、本工程计划使用的机械及功率。2、负荷计算：电动机额定功率:YP=23+3+3+3+4+5+11+0・6x2+3+1.1x2+2.5x3+3x2+6x2+20x2=132.9KWK：电动机同时需要系数0.6供电功率损失系数：1.07,cos0电动机平均功率系数取0.75EP动=1.07xQP/cos0=1.07x0.6x132.9/0.75=114KWEP照明：114x10%“2KVAK2：照明同时需用系数取0.8EP总二YP动+EP照明=114+10=124KW3:导线截面计算:o1按允许电流选择导线：I线二KYP总/V3xV线cos0=0.6x124x1000/(1.732x380x0.75)=151A式中：I线电流值(A)K需要系数0.6SP总：供电设备需要总容量V线-电压(V)Cos0功率系数取0.75选择：应选用VV3x35+2x20电缆02按机械强度计算：因电缆为埋地电缆无须考虑；03按允许电压降选择导线为了简化计算，把全部负荷集中在一路末端来考虑。已知线路长度约L=80m,允许相对电压损失£=5%，但采用铜芯380V/220V系统供电时C=77S=SP总xL/C£=151x80/(77x5)=32mm204:分配电箱I线计算:P1:塔机：I线=23x1000x0.75/1.732x380x0.75=34.95A采用VV3x16+2x10mm2电缆；P2:钢筋棚-提升机:1线=41x1000x0.75/1.732x380x0.75=62.3A取VV3x16+2x10mm2电缆；P3:木工棚-搅拌机-提升机:1线=66.8x1000x0.75/1.732x380x0.75=101.5A取VV3x25+2x16mm2电缆；05开关箱导线计算:I线二P1000K/V3U线xcos0I线——线路中工作电流值(A)P计——总用电量(KVA)P分配箱所带用电设备功率(KW)U线——线路工作电压值,三相四线制为380VK——取0.6COS0电动机平均率因素...
