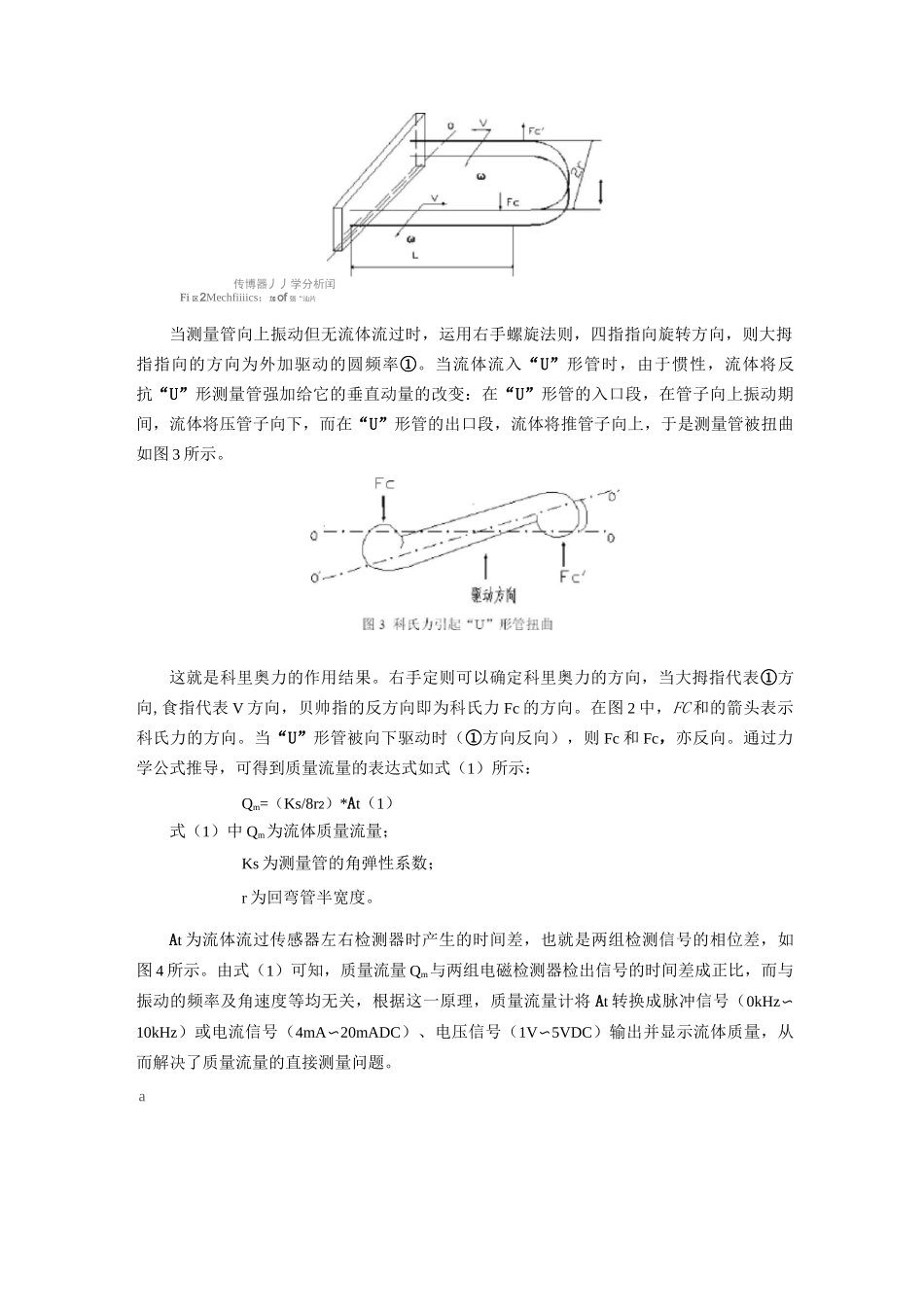

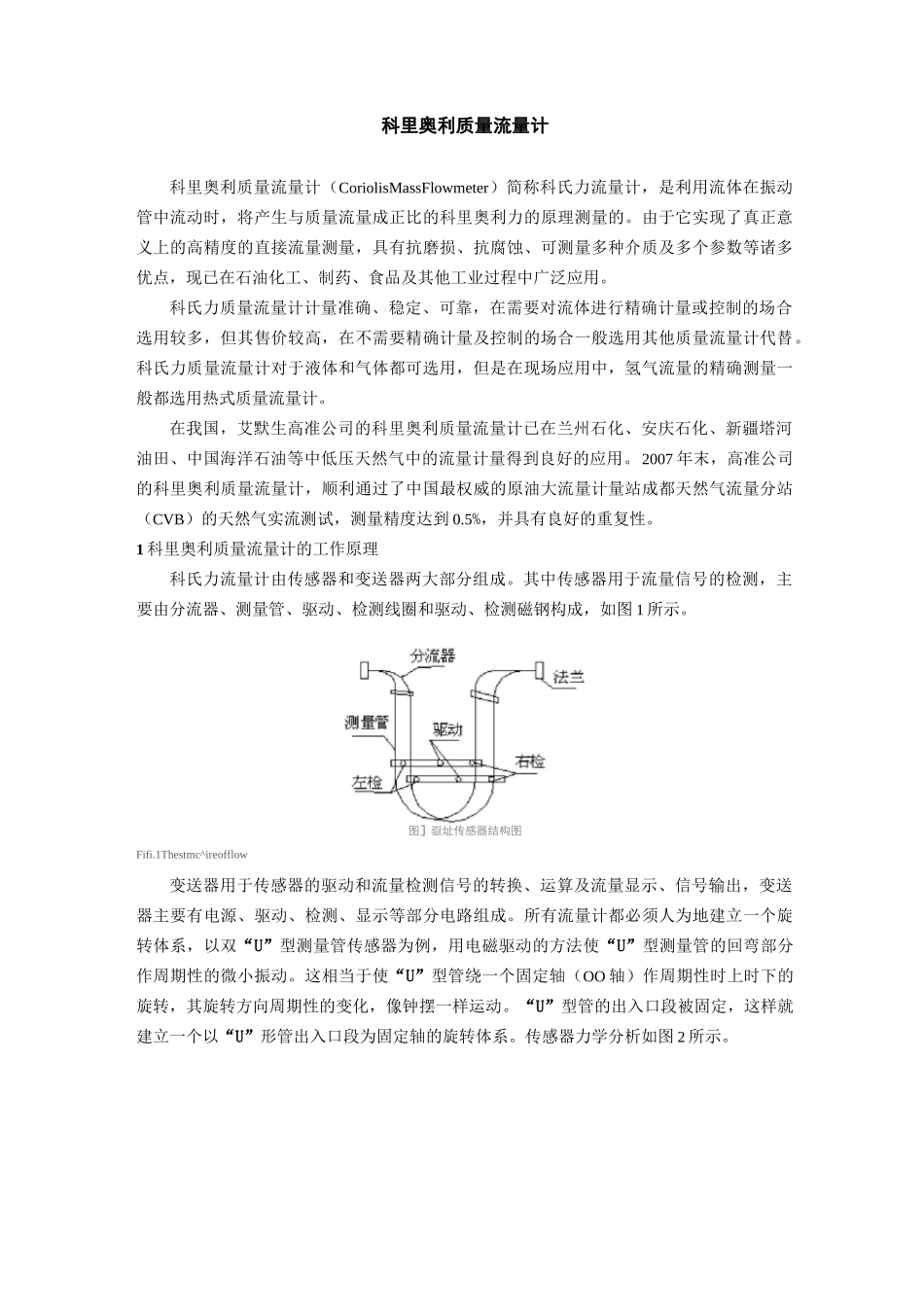

科里奥利质量流量计科里奥利质量流量计(CoriolisMassFlowmeter)简称科氏力流量计,是利用流体在振动管中流动时,将产生与质量流量成正比的科里奥利力的原理测量的。由于它实现了真正意义上的高精度的直接流量测量,具有抗磨损、抗腐蚀、可测量多种介质及多个参数等诸多优点,现已在石油化工、制药、食品及其他工业过程中广泛应用。科氏力质量流量计计量准确、稳定、可靠,在需要对流体进行精确计量或控制的场合选用较多,但其售价较高,在不需要精确计量及控制的场合一般选用其他质量流量计代替。科氏力质量流量计对于液体和气体都可选用,但是在现场应用中,氢气流量的精确测量一般都选用热式质量流量计。在我国,艾默生高准公司的科里奥利质量流量计已在兰州石化、安庆石化、新疆塔河油田、中国海洋石油等中低压天然气中的流量计量得到良好的应用。2007年末,高准公司的科里奥利质量流量计,顺利通过了中国最权威的原油大流量计量站成都天然气流量分站(CVB)的天然气实流测试,测量精度达到0.5%,并具有良好的重复性。1科里奥利质量流量计的工作原理科氏力流量计由传感器和变送器两大部分组成。其中传感器用于流量信号的检测,主要由分流器、测量管、驱动、检测线圈和驱动、检测磁钢构成,如图1所示。图]嶽址传感器结构图Fifi.1Thestmc^ireofflow变送器用于传感器的驱动和流量检测信号的转换、运算及流量显示、信号输出,变送器主要有电源、驱动、检测、显示等部分电路组成。所有流量计都必须人为地建立一个旋转体系,以双“U”型测量管传感器为例,用电磁驱动的方法使“U”型测量管的回弯部分作周期性的微小振动。这相当于使“U”型管绕一个固定轴(OO轴)作周期性时上时下的旋转,其旋转方向周期性的变化,像钟摆一样运动。“U”型管的出入口段被固定,这样就建立一个以“U”形管出入口段为固定轴的旋转体系。传感器力学分析如图2所示。传博器丿丿学分析闰Fi区2Mechfiiiics;加of强“汕片当测量管向上振动但无流体流过时,运用右手螺旋法则,四指指向旋转方向,则大拇指指向的方向为外加驱动的圆频率①。当流体流入“U”形管时,由于惯性,流体将反抗“U”形测量管强加给它的垂直动量的改变:在“U”形管的入口段,在管子向上振动期间,流体将压管子向下,而在“U”形管的出口段,流体将推管子向上,于是测量管被扭曲如图3所示。这就是科里奥力的作用结果。右手定则可以确定科里奥力的方向,当大拇指代表①方向,食指代表V方向,贝帅指的反方向即为科氏力Fc的方向。在图2中,FC和的箭头表示科氏力的方向。当“U”形管被向下驱动时(①方向反向),则Fc和Fc,亦反向。通过力学公式推导,可得到质量流量的表达式如式(1)所示:Qm=(Ks/8r2)*At(1)式(1)中Qm为流体质量流量;Ks为测量管的角弹性系数;r为回弯管半宽度。At为流体流过传感器左右检测器时产生的时间差,也就是两组检测信号的相位差,如图4所示。由式(1)可知,质量流量Qm与两组电磁检测器检出信号的时间差成正比,而与振动的频率及角速度等均无关,根据这一原理,质量流量计将At转换成脉冲信号(0kHz〜10kHz)或电流信号(4mA〜20mADC)、电压信号(1V〜5VDC)输出并显示流体质量,从而解决了质量流量的直接测量问题。a图4质量流量正比于时间差AtFig.4MassflowpropotionaltotimedifferenceAt2科里奥利质量流量计的选用由于科里奥利质量流量计是一种直接式质量流量计,因而具有许多其他流量计无可比拟的优点:(1)实现了真正的、高精度的直接质量流量测量。精度一般可达0.1%〜0.2%,重复性优于0.1%。(2)可以测量多种介质,如油品、化工介质、造纸黑液、桨体及天然气等。(3)流体的介质密度、黏度、温度、压力、导电率、流速分布等特性对测量结果影响较小。(4)无可动部件,流量管内无障碍物,便于维护。科氏力流量计的选择一般主要考虑其性能和可靠性。性能包括各种指标,如准确度、量程利用率、压力损失和量程能力等。可靠性需要实践的检验。准确度主要包括:偏差、重复性、线性和回滞。有3种描述方式:流量百分比准确度、满量程准确度和带零稳点稳定度的准确度。不同的厂家可能以不同的方式给出,比较...
