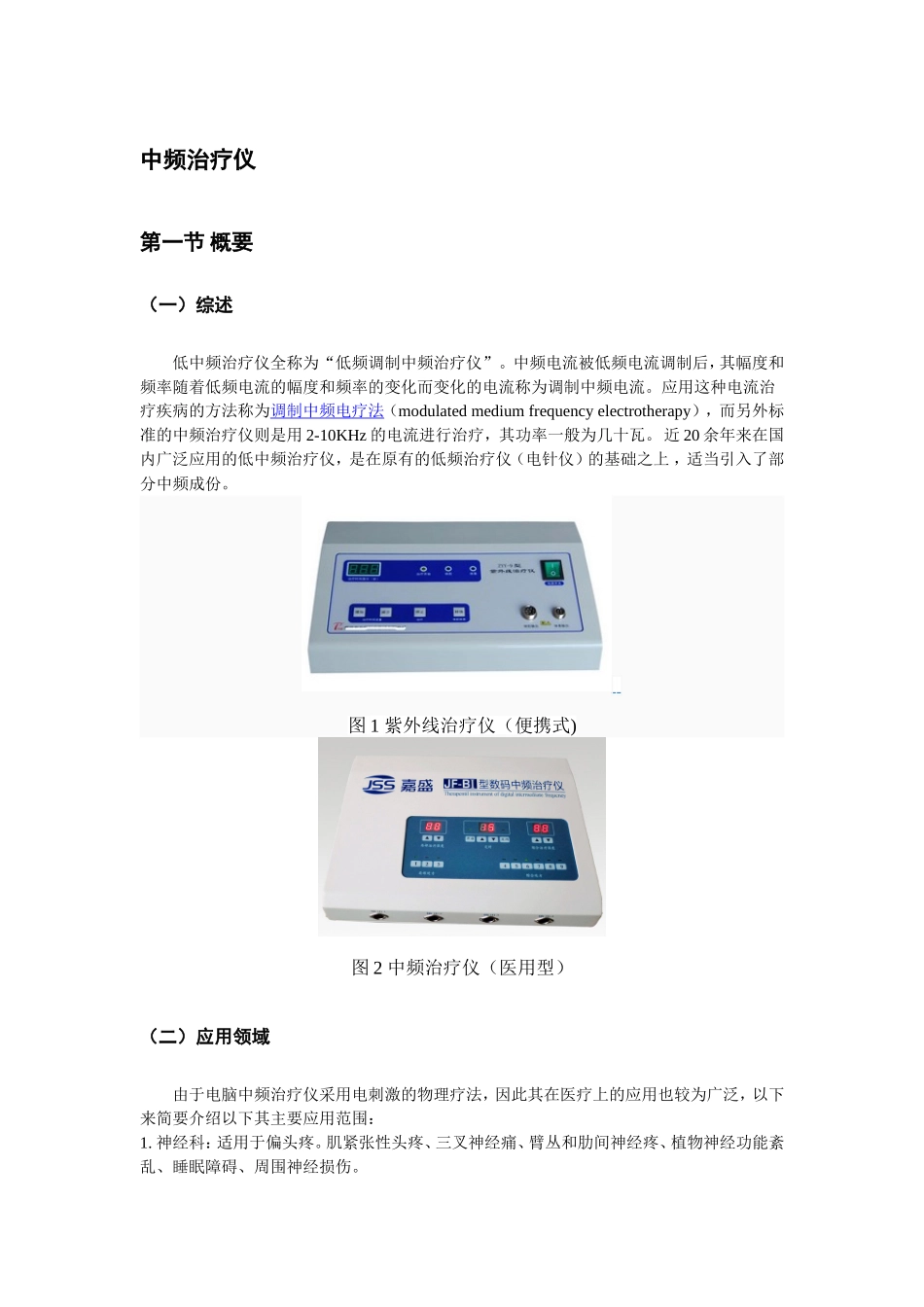

中频治疗仪第一节概要（一）综述低中频治疗仪全称为“低频调制中频治疗仪”。中频电流被低频电流调制后，其幅度和频率随着低频电流的幅度和频率的变化而变化的电流称为调制中频电流。应用这种电流治疗疾病的方法称为调制中频电疗法（modulatedmediumfrequencyelectrotherapy），而另外标准的中频治疗仪则是用2-10KHz的电流进行治疗，其功率一般为几十瓦。近20余年来在国内广泛应用的低中频治疗仪，是在原有的低频治疗仪（电针仪）的基础之上，适当引入了部分中频成份。图1紫外线治疗仪（便携式)图2中频治疗仪（医用型）（二）应用领域由于电脑中频治疗仪采用电刺激的物理疗法，因此其在医疗上的应用也较为广泛，以下来简要介绍以下其主要应用范围：1.神经科：适用于偏头疼。肌紧张性头疼、三叉神经痛、臂丛和肋间神经疼、植物神经功能紊乱、睡眠障碍、周围神经损伤。2.耳鼻喉科和妇产科：对于所有感染和慢性疾病都可以根据病因进行治疗。3.消化科：对腹泻、胃灼痛、胃十二指肠溃疡等胃肠疾病疗效显著。4.骨科：在治疗颈椎病、肩周炎、腰椎间盘突出等疾病方面效果突出。5.康复科：可促进术后病人伤口的愈合恢复。（三）国内外现状目前国内外的电脑中频治疗仪所普遍采用的波形多为方波、尖波、正弦波、三角波、锯齿波等。这些波形存在治疗阈值与治疗中的疼痛阈值分离不明显和极易使人产生习惯性适应的问题，使治疗仪的输出功率不能太大。经国内外临床的大量实践证明：频率在2KHZ左右的中频电子治疗仪，在满足一定的输出功率下，均有止痛、消炎、调节神经及血液循环作用，并有热敷、针灸的疗效，频率在6KHZ到8KHZ具有正弦波形输出的电子治疗仪，当电极作用于治疗部位时使肌肉收缩引起动感的阈值与痛阈有明显的分离现象，即肌肉收缩时引起按摩似动感的阈值要比痛阈值低得多，因此，利用这种频率的治疗波形就可能使肌肉收缩引起明显的动感而不会让人疼痛。第二节设备的结构功能及原理（一）基本组成结构内部电路系统：内部电路系统是整个机器的核心，通过程序的运行输出的波形经过电路的调整放大最终有效的波形显示面板（如图3、图4）：通过显示面板我们可以清楚地知道我们所用的处方，所调的强度及治疗时间等内容。控制调节面板（如图5、图6）：通过调节控制面板，我们可以很方便地选择治疗时所用的处方，所需的强度及控制好相应的治疗时间。电极线（如图7）、电极板（如图8）、绑带：电极线一端部输出电路相连通另一端接上电极板，用绑带将电极板绑在患者所要治疗的部位。图３J48B吸附显示面板图4J48A显示面板图5J48A控制面板图6J48B吸附控制面板机壳：机壳上一般固定着总电源的接口和开关，为机器的正常稳定运行提供了可靠的保障。（二）工作原理调制中频电流含有1~150Hz低频电流与2~8KHz中频电流，其中低频电流有不同的频率与波形（正弦波、方波、三角波、梯形波、微分波等），有不同的调制方式（连续、间调、断调、变调）、不同调幅度（0%~100%），按波形的对称性来分有对称，不对称之分。电流的动态变化大，因此调制中频电流兼有低频电与中频电两种电流各自的特点和治疗作用，作用较深，不产生电解刺激作用，人体易于接受而不易产生适应性。控制模拟量的输出幅度，实现了输出电流大小的控制，电流可以从0—100mA续上升在输出有负载的时候，MCU算出输出电流不为零，幅度可以一直往上加，,如果输出开路，则MCU应算出输出电流为零，这时，模拟量的输出幅度应减到最小。图7电极线图8电极板（三）制作材料电脑中频治疗仪的机壳一般有两种：一种是防腐高强度塑料机壳，这种机壳轻便结实耐用；另一种是表面附有绝缘漆的高强度金属机壳，这种机壳一般用于多通道的的较大型机器。其采用的电极线一般为铜芯塑包电极线传导性及抗干扰性较强，电极板采用的是导电硅胶片状电极板，此电极板贴于皮肤上舒适性好。内部主要是一些电子器件及变压电器等。Mcu数码管显示电流强度及处方号配合输出状态的指示灯键盘信息输入根据按键信息要求，输出一路或两路波形（波形代码通过数组或是查表得出）D/A转换成模拟量控制模拟量的输出幅度功率放大器放大升压隔离变压器输出设定的波形在升压隔离变压器的两个...
