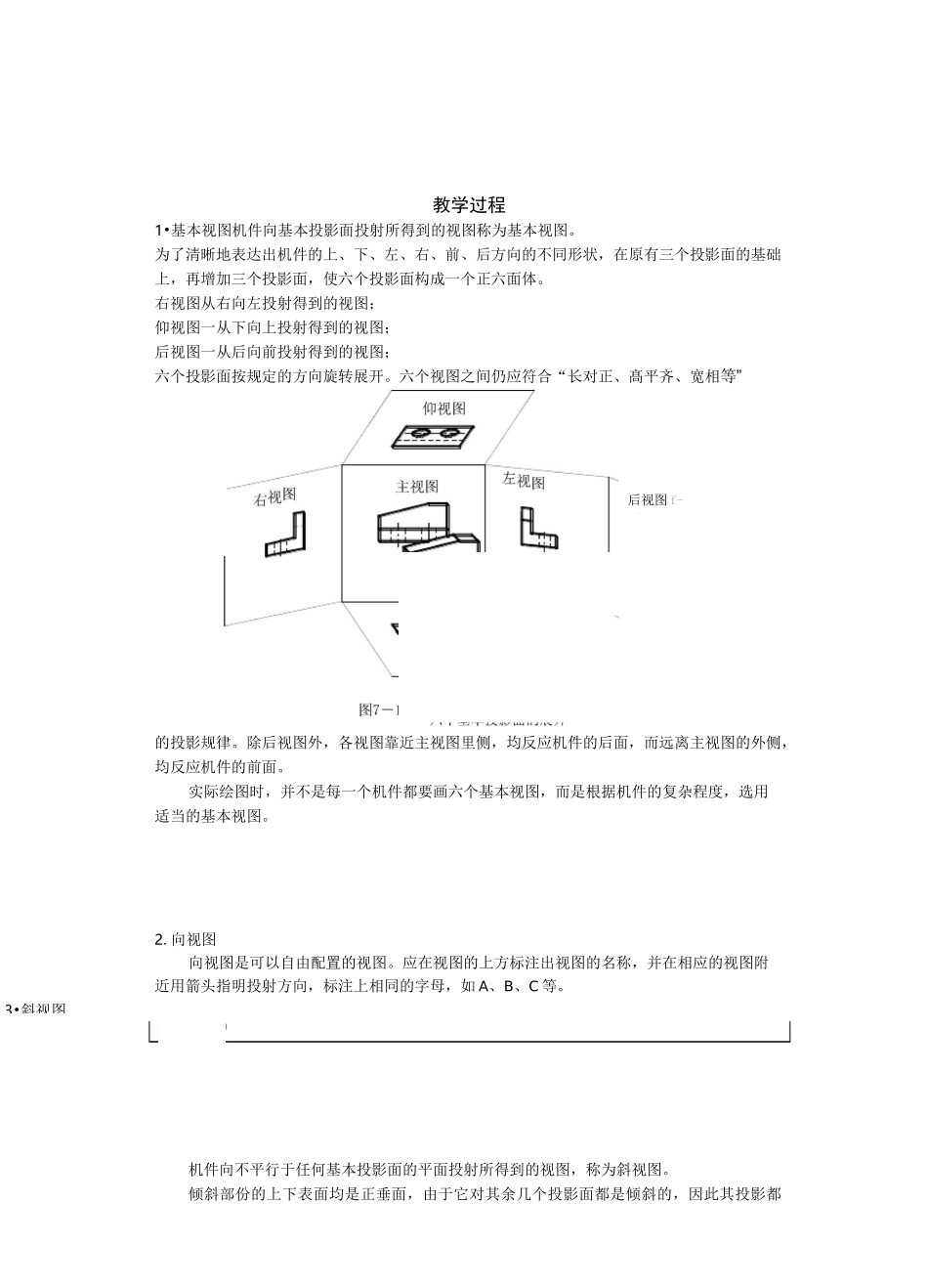

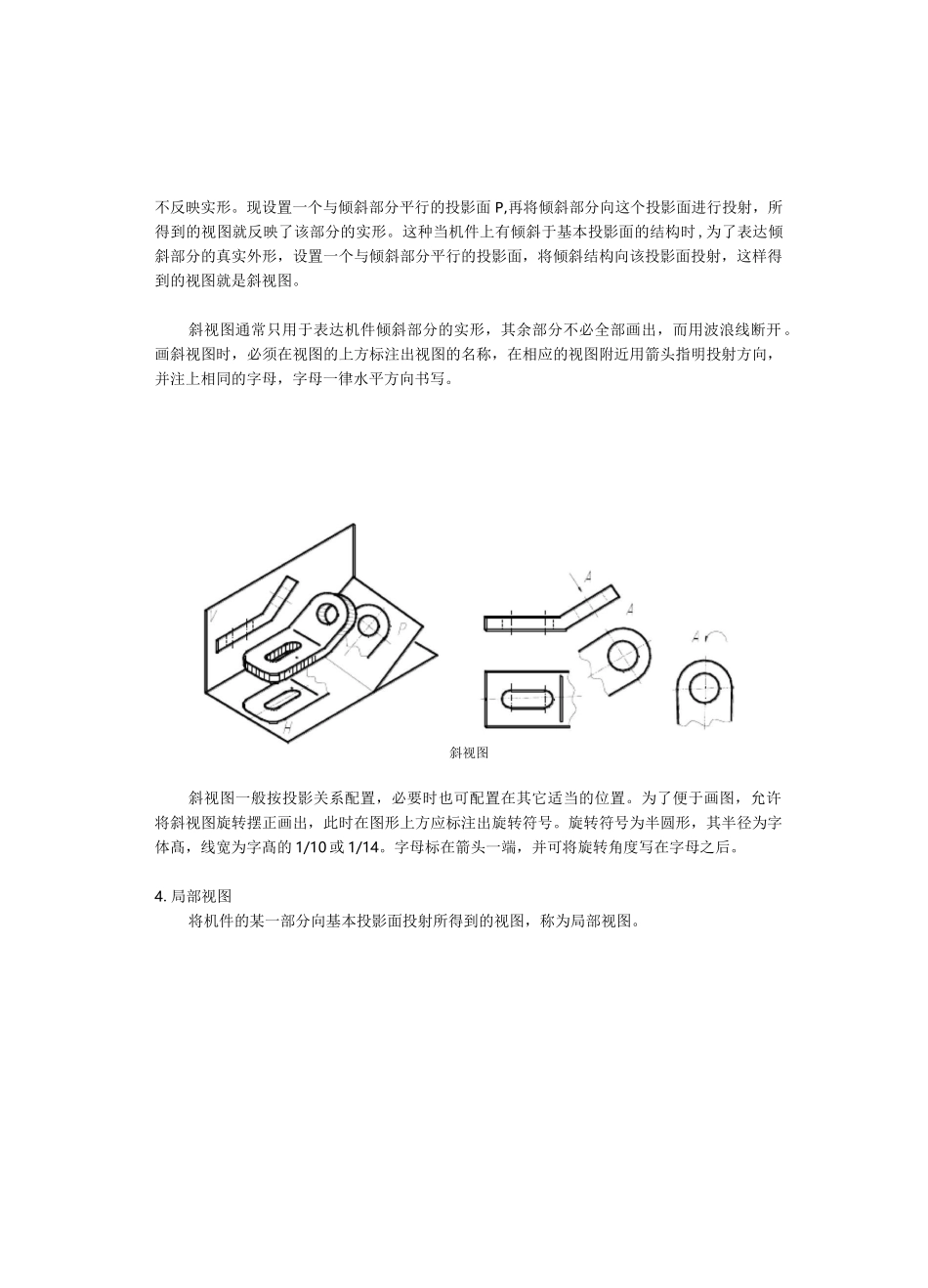

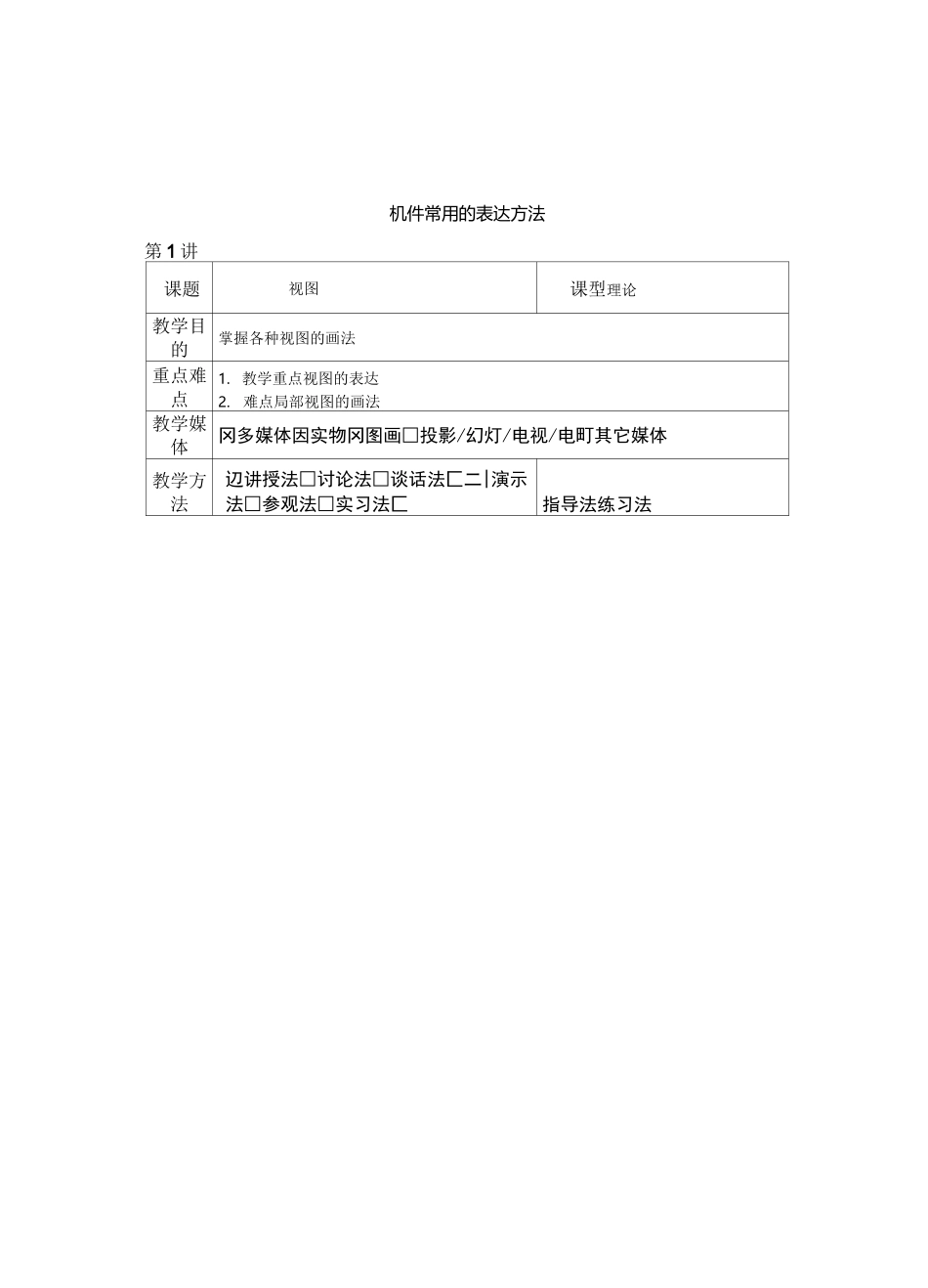

机件常用的表达方法第1讲课题视图课型理论教学目的掌握各种视图的画法重点难点1.教学重点视图的表达2.难点局部视图的画法教学媒体冈多媒体因实物冈图画□投影/幻灯/电视/电町其它媒体教学方法辺讲授法□讨论法□谈话法匚二|演示法□参观法□实习法匚指导法练习法教学过程1•基本视图机件向基本投影面投射所得到的视图称为基本视图。为了清晰地表达出机件的上、下、左、右、前、后方向的不同形状，在原有三个投影面的基础上，再增加三个投影面，使六个投影面构成一个正六面体。右视图从右向左投射得到的视图；仰视图一从下向上投射得到的视图；后视图一从后向前投射得到的视图；六个投影面按规定的方向旋转展开。六个视图之间仍应符合“长对正、髙平齐、宽相等”的投影规律。除后视图外，各视图靠近主视图里侧，均反应机件的后面，而远离主视图的外侧，均反应机件的前面。实际绘图时，并不是每一个机件都要画六个基本视图，而是根据机件的复杂程度，选用适当的基本视图。2.向视图向视图是可以自由配置的视图。应在视图的上方标注出视图的名称，并在相应的视图附近用箭头指明投射方向，标注上相同的字母，如A、B、C等。机件向不平行于任何基本投影面的平面投射所得到的视图，称为斜视图。倾斜部份的上下表面均是正垂面，由于它对其余几个投影面都是倾斜的，因此其投影都后视图f-一..3•斜视图不反映实形。现设置一个与倾斜部分平行的投影面P,再将倾斜部分向这个投影面进行投射，所得到的视图就反映了该部分的实形。这种当机件上有倾斜于基本投影面的结构时,为了表达倾斜部分的真实外形，设置一个与倾斜部分平行的投影面，将倾斜结构向该投影面投射，这样得到的视图就是斜视图。斜视图通常只用于表达机件倾斜部分的实形，其余部分不必全部画出，而用波浪线断开。画斜视图时，必须在视图的上方标注出视图的名称，在相应的视图附近用箭头指明投射方向，并注上相同的字母，字母一律水平方向书写。斜视图斜视图一般按投影关系配置，必要时也可配置在其它适当的位置。为了便于画图，允许将斜视图旋转摆正画出，此时在图形上方应标注出旋转符号。旋转符号为半圆形，其半径为字体髙，线宽为字髙的1/10或1/14。字母标在箭头一端，并可将旋转角度写在字母之后。4.局部视图将机件的某一部分向基本投影面投射所得到的视图，称为局部视图。局部视图个完整的视图，而只画出未表达清楚的局部结构。当画了A向斜视图后，倾斜部分的结构已经表达清楚，其俯视图上的倾斜部分可以省略不画，只画出需要的局部视图，并用波浪线断开。画局部视图时，一般在局部视图的上方标注视图的名称，并在相应的视图附近用箭头指明投射方向，标注出相同的字母，字母一律水平书写。当局部视图按投影关系配置，中间又没有其它视图隔开时，可省略标注。局部视图的断裂边界线用波浪线表示。当所表达的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。课后练习7-1题、7-2题第2讲课题剖视图课型理论教学目的掌握剖视图的基本概念和种类。重点难点1.教学重点剖视图的基本概念；全剖、半剖2.难点半剖、局部剖。可、局部剖。教学巳多媒体因实物冈图画□投影/幻灯/电视/电町其它媒体教学辺讲授法—I讨论法谈话法指导法媒体1.剖视图的基本概念1)剖视图为表达机件的内部结构，假想用剖切平面剖开机件，将处在观察者与剖切平面之间的部分移去，而将其余部分向投影面投射所得到的视图称为剖视图。2)剖视图的画法为了表达机件内部的真实形状，剖切平面应通过被剖切部分的基准对称面或轴线，如通过机件上孔的轴线、槽的对称面等结构。并使剖切平面平行或垂直于某一投影面。机件上被剖切平面剖到的实体部分叫断面。为了区分机件被剖切到的实体部分和未被剖切到的部分，在断面上要画出剖面符号。金属材料的剖面符号又称剖面线，应画成与水平线成45°的等距细实线，剖面线向左或向右倾斜均可，但同一机件在各个剖视图中的剖面线倾斜方向应相同，间距应相等。当图形中的主要轮廓线与水平线成45°时，则该图的剖面线应画成与水平线成30°或60°的细实线，其倾斜方向仍应与其它视图的剖面线方向一致。3)剖视图的标注(1)画剖视图时，...
