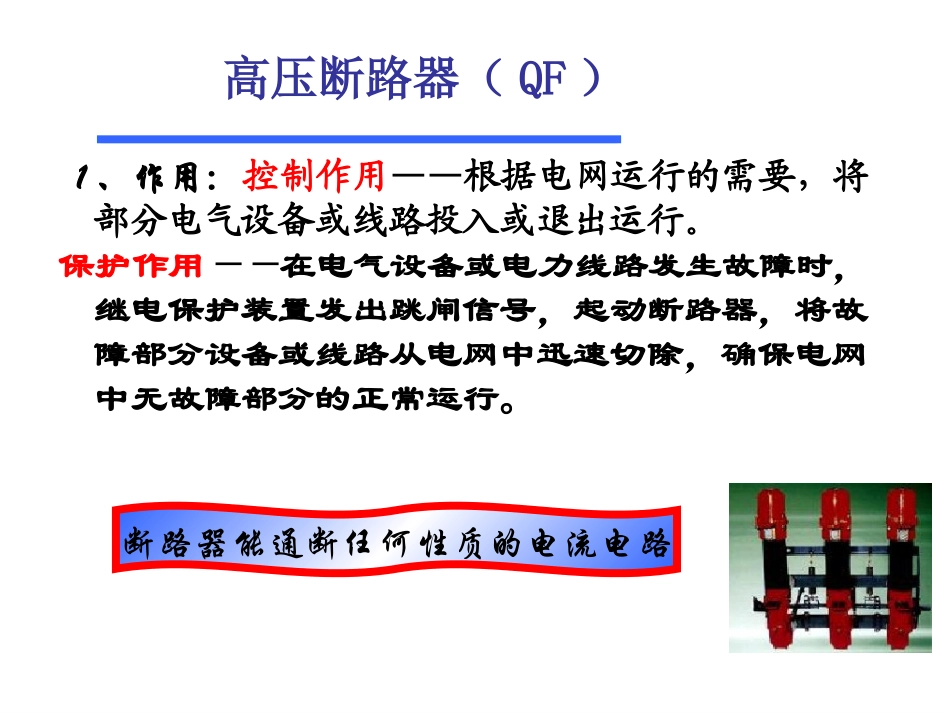

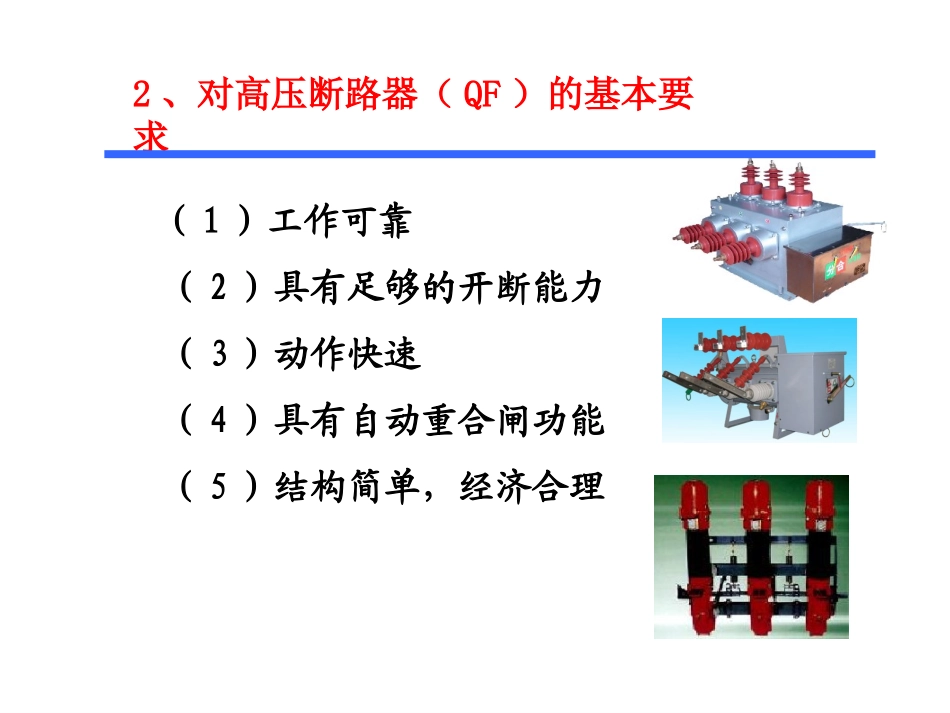

高压断路器（QF）1、作用：控制作用——根据电网运行的需要，将部分电气设备或线路投入或退出运行。保护作用——在电气设备或电力线路发生故障时，继电保护装置发出跳闸信号，起动断路器，将故障部分设备或线路从电网中迅速切除，确保电网中无故障部分的正常运行。断路器能通断任何性质的电流电路高压断路器（QF）2、对高压断路器（QF）的基本要求（1）工作可靠（2）具有足够的开断能力（3）动作快速（4）具有自动重合闸功能（5）结构简单，经济合理3、断路器（QF）的基本参数（1）额定电压Ue：指断路器长时间运行能承受的正常工作电压。（决定了绝缘水平、尺寸、灭弧条件）（2）额定电流Ie：指断路器的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。（决定了导体截面，结构）（3）额定开断电流Iekd：指断路器在额定电压下能可靠断开的最大断路电流的有效值。它表征断路器的开断能力（4）额定开断容量:ekdeekdIUS3(5)关合电流：指断路器在冲击短路电流作用下，承受电动力的能力与热量，具体指保证断路器能可靠关合而不会发生触头或其他损伤时允许接通的最大短路电流。(6)热稳定电流Irw：指断路器承受短路电流热效应的能力。（利用热稳定时间tr对应的Irw）（一般取4S）(7)开断时间tkd：从操作机构跳闸线圈接通跳闸脉冲起，到三相电弧完全熄灭时止的一段时间。（等于断路器的有分闸时间和熄弧时间之和）4、断路器（QF）的分类（按灭弧介质的不同分）油断路器：采用绝缘油作为灭弧介质。可分为多油断路器（D）和少油断路器（S）压缩空气断路器（K）：用压缩空气作为灭弧介质。真空断路器（Z）：采用真空作为灭弧介质。六氟化硫（SF6）断路器（L）：采用SF6气体作为灭弧介质产品名称:S-少油；D-多油；K-空气；产品标志额定电压，-六氟化硫；-真空断路器安装条件：户内，户外设计序号额定开断电流，额定电流，5、断路器（QF）的型号6、断路器（QF）的操动机构（1）作用使断路器合闸使断路器维持合闸状态使断路器分闸。（2）组成：操动部分：由动力机构、扣住机构、脱扣机构和自由脱扣机构等组成传动部分：由拉杆、提升机构、缓冲机构等组成（3）分类：手动型(S)、电磁型(D)、液压型(Y)、气压型(Q)和弹簧型(T)等（4）高压断路器的操作机构的型号派生设计序号分类：(D、T、Y、Q、S）操作机构：CCD10CT19CY3（（55）基本要求：）基本要求：具有足够的合闸功率能维持断路器处在合闸位置，不因外界震动和其他原因产生误分闸功率。有可靠的分闸装置和足够的分闸速度具有自由脱扣装置——在断路合闸的过程中又接到分闸命令时，断路器应立即终止合闸过程，迅速可靠的分闸。这种在合闸过程中的分闸叫自由脱扣要保证分、合动作准确、连续，即分后准备合、合后准备分。应能实现“防止跳跃”——断路器在关合电路过程中，如遇到永久性短路事故，则在继电保护装置的作用下会立即分闸，此时合闸命令尚未解除，操作机构又立即自动合闸，出现重复“合——跳”的现象叫“跳跃”。结构简单、体积小、价格低廉。高压电器中的电弧(1)电弧的形成：强电场发射热电子发射电弧热游离温度磁撞游离加速弧柱阳极区阴极区阴极发射（起因）→碰撞游离（重要因素）→击穿（量变到质变）→热游离（主要因素）→维持发展(2)电弧的特点：电弧的放电现象是一种气体自持放电。电弧是一种离子通道（载流通道）：只有触头间的电弧熄灭后，电流才真正切断。电弧的温度很高、能量大：容易烧坏触头，或使触头周围的绝缘材料遭受破坏。电弧燃烧时间过长，压力过高，有可能使电器发生爆炸事故。质量轻，在外力的作用下易变形关键是加强去游离作用介质的游离作用→电弧产生介质的去游离作用→电弧熄灭A．去游离：正、负质点相互吸引中和为中性质点。B．熄弧条件游离与去游离谁主导？当游离>去游离——电弧电流↑（剧烈燃烧）当游离=去游离——电弧电流不变（稳定燃烧）当游离<去游离——电弧电流↓→（熄灭）(3)电弧的熄灭：带电质点不断消失①复合异性质点靠近而相互中和的现象。冷却②扩散带电质点逸出弧柱...
