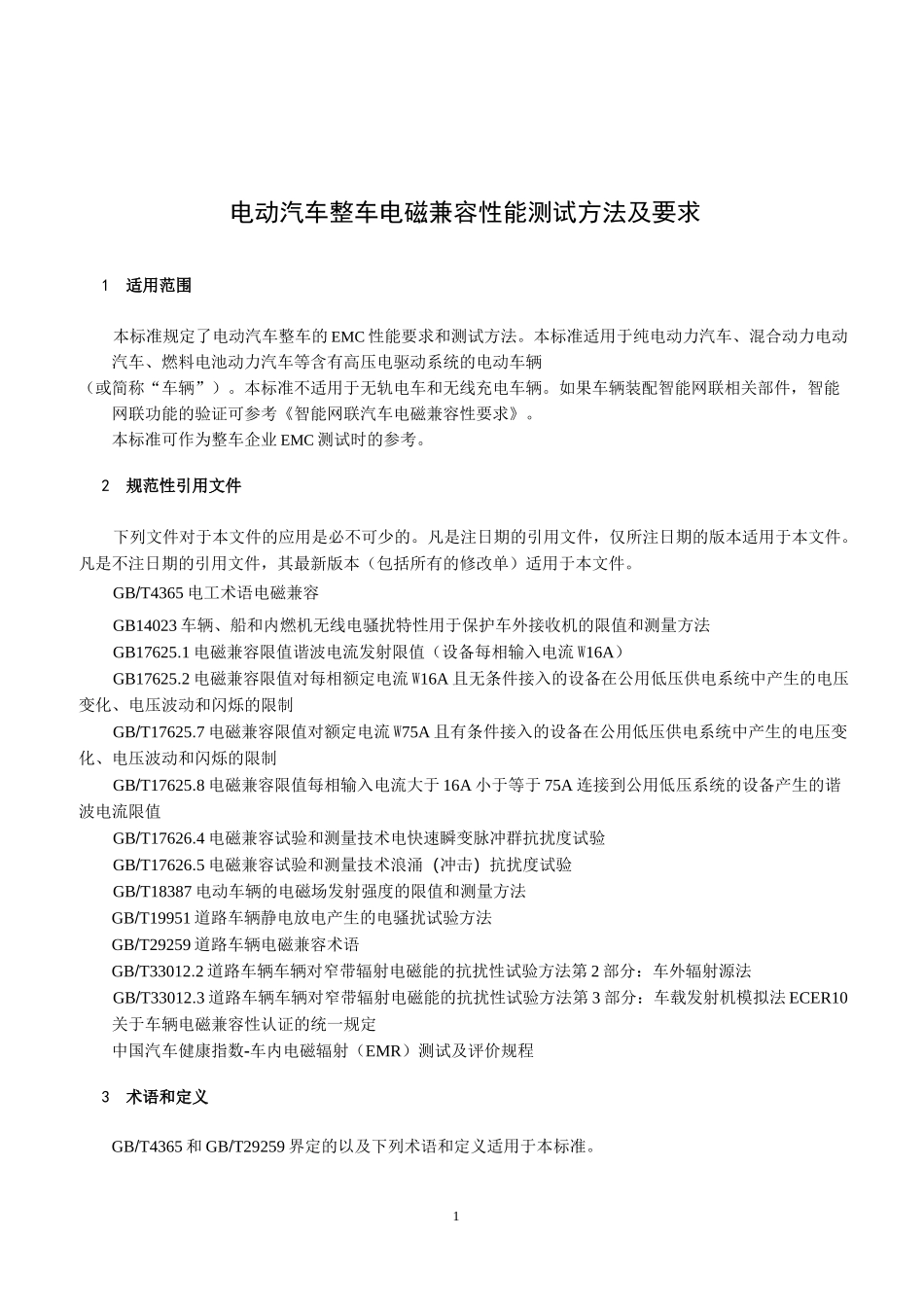

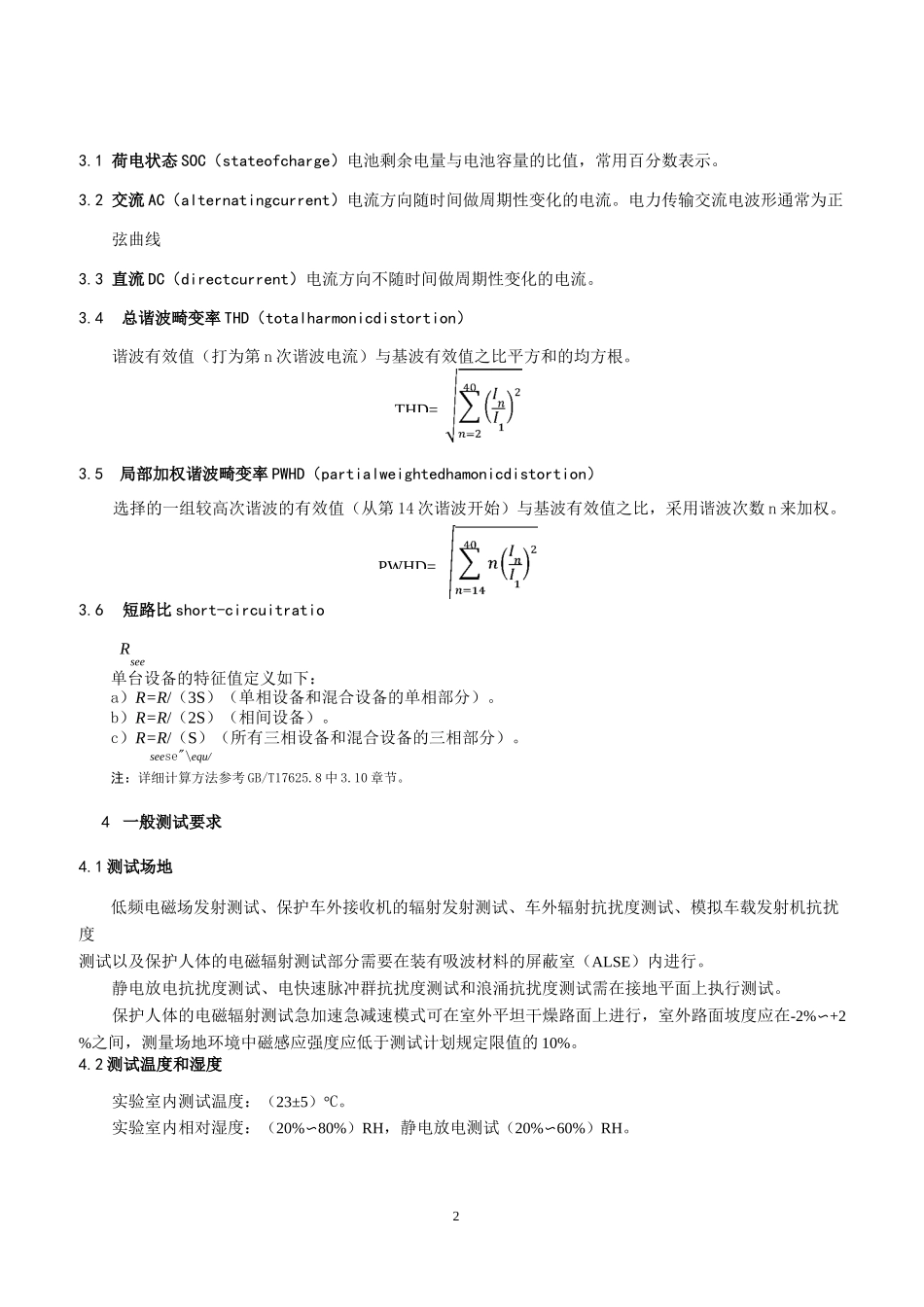

1电动汽车整车电磁兼容性能测试方法及要求1适用范围本标准规定了电动汽车整车的EMC性能要求和测试方法。本标准适用于纯电动力汽车、混合动力电动汽车、燃料电池动力汽车等含有高压电驱动系统的电动车辆（或简称“车辆”）。本标准不适用于无轨电车和无线充电车辆。如果车辆装配智能网联相关部件，智能网联功能的验证可参考《智能网联汽车电磁兼容性要求》。本标准可作为整车企业EMC测试时的参考。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4365电工术语电磁兼容GB14023车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流W16A）GB17625.2电磁兼容限值对每相额定电流W16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T17625.7电磁兼容限值对额定电流W75A且有条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T17625.8电磁兼容限值每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T18387电动车辆的电磁场发射强度的限值和测量方法GB/T19951道路车辆静电放电产生的电骚扰试验方法GB/T29259道路车辆电磁兼容术语GB/T33012.2道路车辆车辆对窄带辐射电磁能的抗扰性试验方法第2部分：车外辐射源法GB/T33012.3道路车辆车辆对窄带辐射电磁能的抗扰性试验方法第3部分：车载发射机模拟法ECER10关于车辆电磁兼容性认证的统一规定中国汽车健康指数-车内电磁辐射（EMR）测试及评价规程3术语和定义GB/T4365和GB/T29259界定的以及下列术语和定义适用于本标准。THD=2PWHD=3.1荷电状态SOC（stateofcharge）电池剩余电量与电池容量的比值，常用百分数表示。3.2交流AC（alternatingcurrent）电流方向随时间做周期性变化的电流。电力传输交流电波形通常为正弦曲线3.3直流DC（directcurrent）电流方向不随时间做周期性变化的电流。3.4总谐波畸变率THD（totalharmonicdistortion）谐波有效值（打为第n次谐波电流）与基波有效值之比平方和的均方根。3.5局部加权谐波畸变率PWHD（partialweightedhamonicdistortion）选择的一组较高次谐波的有效值（从第14次谐波开始）与基波有效值之比，采用谐波次数n来加权。3.6短路比short-circuitratioRsee单台设备的特征值定义如下：a）R=R/（3S）（单相设备和混合设备的单相部分）。b）R=R/（2S）（相间设备）。c）R=R/（S）（所有三相设备和混合设备的三相部分）。seese"\equ/注：详细计算方法参考GB/T17625.8中3.10章节。4一般测试要求4.1测试场地低频电磁场发射测试、保护车外接收机的辐射发射测试、车外辐射抗扰度测试、模拟车载发射机抗扰度测试以及保护人体的电磁辐射测试部分需要在装有吸波材料的屏蔽室（ALSE）内进行。静电放电抗扰度测试、电快速脉冲群抗扰度测试和浪涌抗扰度测试需在接地平面上执行测试。保护人体的电磁辐射测试急加速急减速模式可在室外平坦干燥路面上进行，室外路面坡度应在-2%〜+2%之间，测量场地环境中磁感应强度应低于测试计划规定限值的10%。4.2测试温度和湿度实验室内测试温度：（23±5）°C。实验室内相对湿度：（20%〜80%）RH，静电放电测试（20%〜60%）RH。34.3仪器设备测量仪器与设备应满足各测试项目参考标准中的相关要求与设置。发射类测试需使用接收机进行测量。接收机可使用快速傅里叶变换（FFT）模式，如采用FFT模式测试，接收机带宽设置应与步进扫频模式保持一致。注：FFT模式驻留时间设置应考虑被测车辆电子电气零部件的工作周期。4.4测试车辆测试车辆和其内部电器部件均可以正常工作。车辆要求保持干燥。车辆如需开展充电模式下的电磁兼容测试，在整个测试过程中，动力电池荷电状态（SOC）应保持在最大SOC的20%〜80%（在执行下一频段时可能需要对动力电池进行放电）。如果充电电流...
