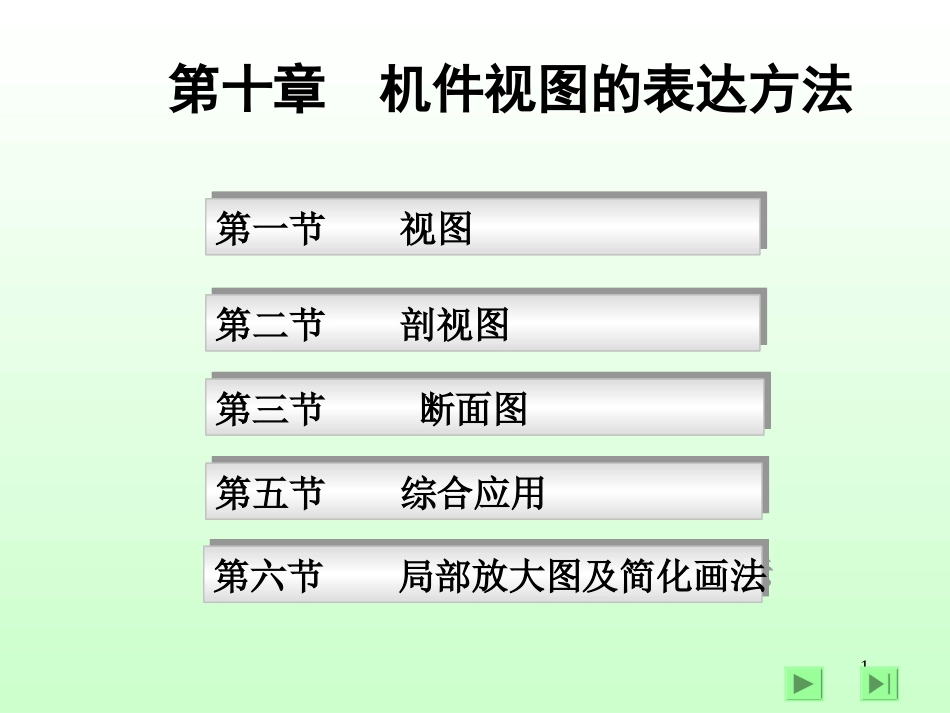

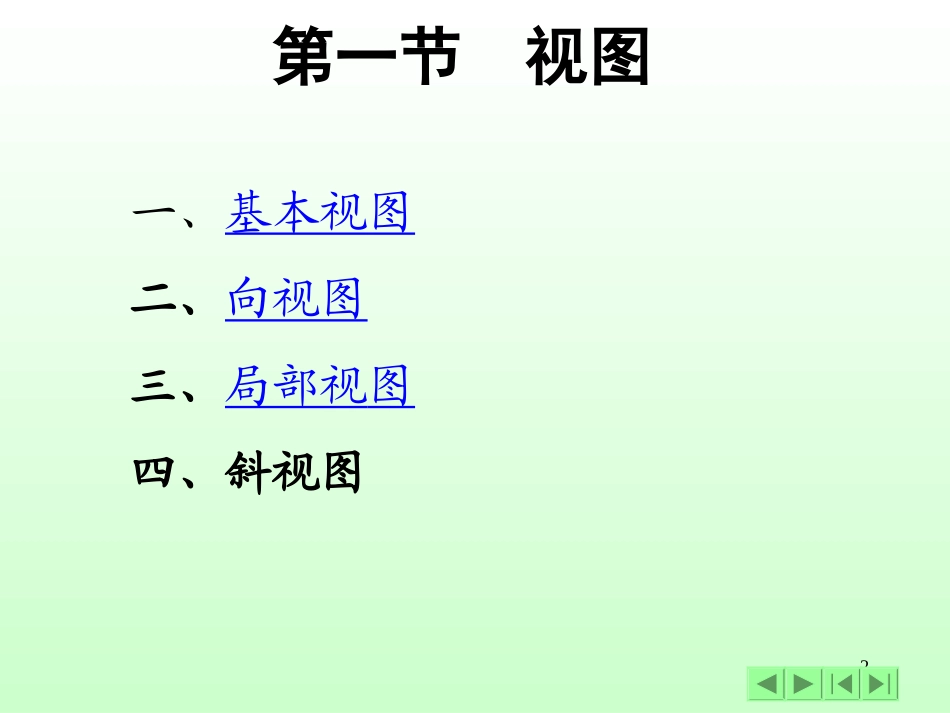

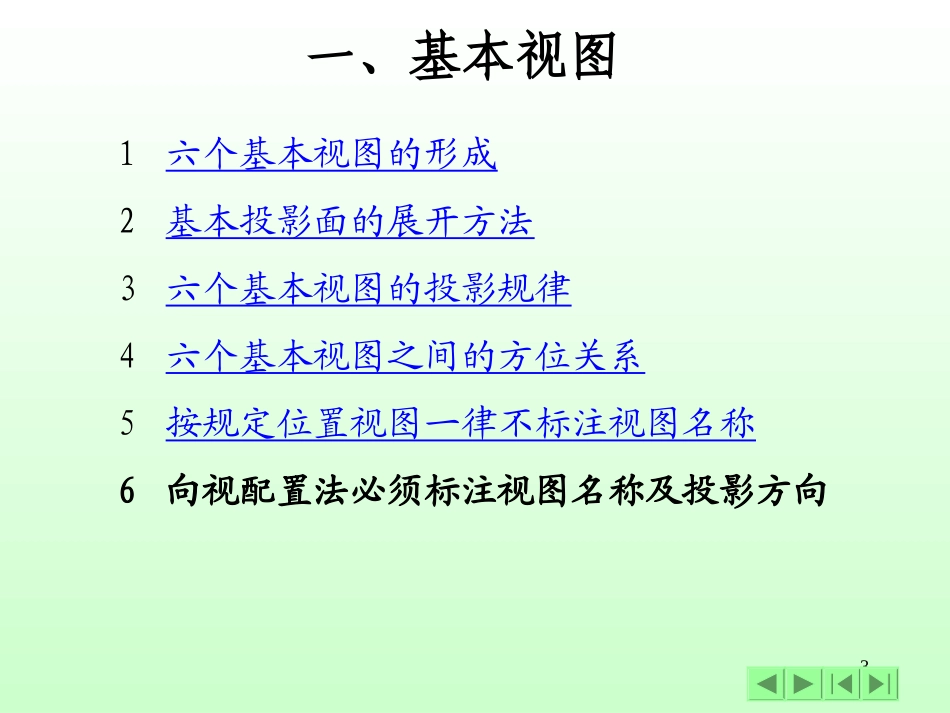

1第十章机件视图的表达方法第一节视图第一节视图第二节剖视图第二节剖视图第五节综合应用第五节综合应用第三节断面图第三节断面图第六节局部放大图及简化画法第六节局部放大图及简化画法2第一节视图一、基本视图二、向视图三、局部视图四、斜视图3一、基本视图1六个基本视图的形成2基本投影面的展开方法3六个基本视图的投影规律4六个基本视图之间的方位关系5按规定位置视图一律不标注视图名称6向视配置法必须标注视图名称及投影方向41六个基本视图的投影形成5基本投影面的展开方法：V面不动，其它各投影面按图中箭头所指方向转至与V面共面位置。2基本投影面的展开方法6基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后、右四个视图高平齐；俯、左、仰、右四个视图宽相等。3六个基本视图的投影规律(后视图)(右视图)(仰视图)(主视图)(俯视图)(左视图)7按规定位置视图一律不标注视图名称8二向视图(1)配置方法必须标注视图名称及投影方向AACBCB9二向视图(2用于建筑制图）10基本视图选择应用示例11基本视图选择应用示例12基本视图选择应用示例13基本视图选择应用示例14三、局部视图将机件的某一部分向基本投影面投影所得的视图（即不完整的基本视图）称为局部视图。1局部视图的画法局部视图的断裂边界应用波浪线表示，当所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。2局部视图的配置为了看图方便，局部视图一般应按投影关系配置，有时为了合理布图，也可把局部视图放在其它适当位置。3局部视图的标注其标注方法和基本视图的标注方法完全相同.1516局部视图的画法与标注BABA17四、斜视图使机件倾斜部分向不平行于任何基本投影面的平面投影所得的视图称为斜面视图。使机件倾斜部分向不平行于任何基本投影面的平面投影所得的视图称为斜面视图。问题：当物体的表面与投影面成倾斜位置时其投影不反映实形。解决方法增设一个与倾斜表面平行的辅助投影面。将倾斜部分向辅助投影面投射。18AA画斜视图的注意事项：斜视图的画法斜视图的画法A斜视图也可配置在其它适当的位置，在不引起误解时，允许将图形旋转后画出，在视图上方标注“A”。斜视图也可配置在其它适当的位置，在不引起误解时，允许将图形旋转后画出，在视图上方标注“A”。192021第二节剖视图一、问题的提出二、剖视图的概念和画法三、剖视图的种类四、剖切面的种类22剖视图剖视图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图232425⒈剖视图的形成假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。一、剖视图的概念一、剖视图的概念26确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画2.2.剖视图的画法剖视图的画法27AAA-A②剖切符号:表示剖切面起、迄和转折位置及投射方向。③剖视图的名称。标注内容：①剖切线：指示剖切面的位置(细单点长画线)。一般情况下可省略。3.3.剖视图的标注剖视图的标注28①剖切平面的选择：通过机件的对称面或轴线且平行或垂直于投影面。②剖切是一种假想，其它视图仍应完整画出，并可取剖视。4.4.画剖视图的注意事项画剖视图的注意事项③剖切面后方的可见部分要全部画出。④在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。金属材料的剖面符号是用与水平线成45°相互平行，且间隔相等的细实线画出，向左向右倾斜均可；⑤29几种结构不同的零件的剖视A-AAABBBB-CC-CC30剖面符号金属材料（已有规定剖面符号者除外）非金属材料（已有规定剖面符号者除外）木材纵剖面横剖面玻璃及供观察用的其他透明材料线圈绕阻元件转子、电枢、变压器和电抗器等的叠钢片型砂、填沙、砂轮、陶瓷及硬质合金刀片、粉末冶金等液体木质胶合板（不分层数）砖混凝土钢筋混凝土基础周围的泥土格网（筛网、过滤网等）31剖视图的标注（1）在剖视图上方用字母标出剖视图的名称，如A－A、B－B等，在相应的视图上用剖切符号表...
