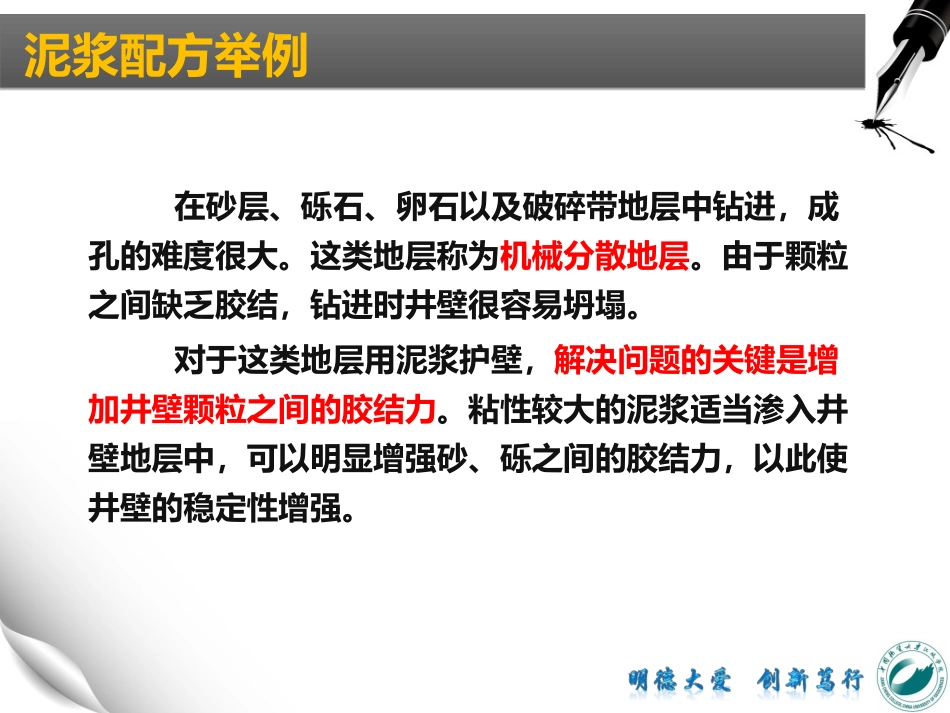

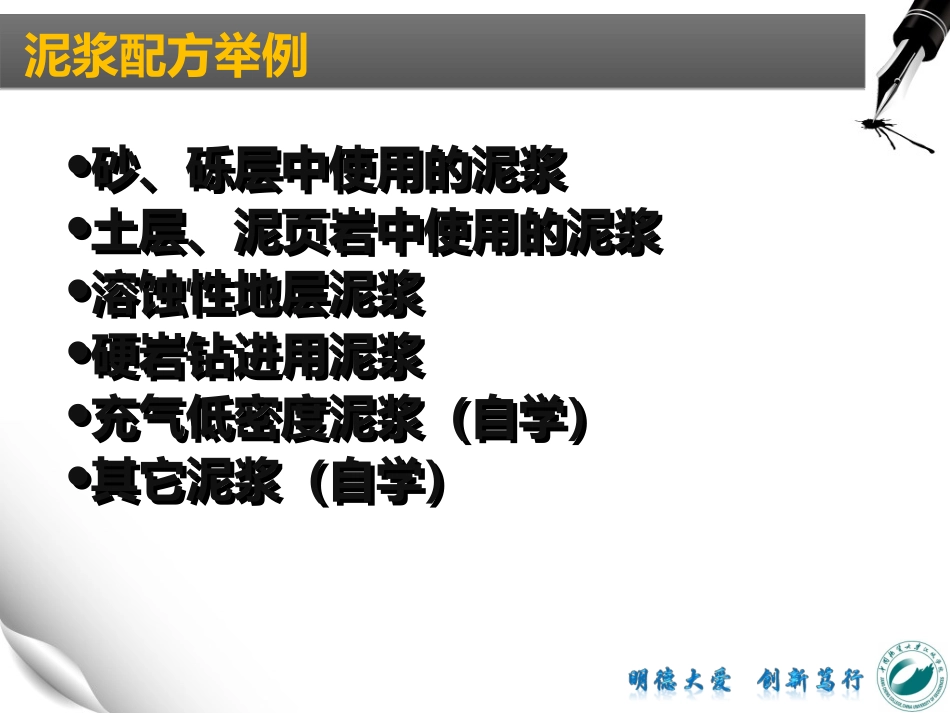

典型地层泥浆配方举例典型地层泥浆配方举例泥浆配方举例砂、砾层中使用的泥浆土层、泥页岩中使用的泥浆溶蚀性地层泥浆硬岩钻进用泥浆充气低密度泥浆（自学）其它泥浆（自学）砂、砾层中使用的泥浆土层、泥页岩中使用的泥浆溶蚀性地层泥浆硬岩钻进用泥浆充气低密度泥浆（自学）其它泥浆（自学）一、砂、砾层中使用的泥浆在砂层、砾石、卵石以及破碎带地层中钻进，成孔的难度很大。这类地层称为机械分散地层。由于颗粒之间缺乏胶结，钻进时井壁很容易坍塌。对于这类地层用泥浆护壁，解决问题的关键是增加井壁颗粒之间的胶结力。粘性较大的泥浆适当渗入井壁地层中，可以明显增强砂、砾之间的胶结力，以此使井壁的稳定性增强。泥浆配方举例提高泥浆粘度，主要通过使用细分散泥浆，通过增加泥浆中的粘土含量，再加入提粘剂、降失水剂和防絮凝剂（稀释剂）。依所加处理剂的不同，可有不同种类，如钠羧甲基纤维素泥浆、铁铬盐泥浆、木质素磺酸盐泥浆、腐植酸泥浆和LG植物胶泥浆等。详见教材P110~111。泥浆配方举例Na-CMC（钠羧甲基纤维素）泥浆这是一种最普通的提粘型泥浆，Na-CMC起进一步提粘和降失水作用。在煤田勘探、固体矿床勘探、水井（地热井）等地质勘探领域使用极为广泛。配方：1m3水，优质造浆粘土60~80kg，纯碱3~5kg，Na-CMC10~20kg左右。泥浆性能：比重1.03~1.07，粘度25~35s，失水量小于12ml/30min，pH值约9.5。泥浆配方举例工程实例1－北京市亦庄经济开发区非开挖定向钻进铺设燃气钢管工程施工地段为粉质砂土、细砂、中砂为主，结构较为松散，机械开挖后基本无法成型，为易坍塌地层。泥浆对策：基浆＋Insta-VisTMplus（万用王）液体聚合物，马氏漏斗粘度达到35～40s，密度要求在1.30g/cm3。泥浆配方举例杭州钱塘江天然气管道穿越项目位于钱塘江河段，东段位于杭州市萧山区，西段位于杭州市与海宁市的交界处。工程实例2－钱塘江定向钻穿越铺管工程泥浆配方举例穿越总长度2454.15米，主管道规格为ф813×15.9mm，钢管材质为L450，设计压力为6.3MPa。现场照片现场照片DD-1330钻机泥浆配方举例施工地段从上到下依次为素填土、砂质粘土、粉砂、粉细砂、粉砂夹粉质粘土、粉砂粘土、淤泥质粉砂粘土。由于穿越地层孔壁稳定性较差，易坍孔，且中部的淤泥质粉质粘土土性软，承载性质差，易缩径。泥浆对策：6%土+1‰Na2CO3+1‰NaOH+3‰CMC+0.3‰润滑剂（或万用王），马氏漏斗粘度控制在60～80s，密度1.06g/cm3。该工程已于2007年3月初竣工。泥浆配方举例工程实例3－武汉天兴洲长江穿越铺管工程由中石油穿越公司承建的西气东输长距离非开挖水平定向大型穿越长江钻进工程，全长1920m，扩孔直径1.2m，铺管直径711mm，管材为高强PE钢复合管，于今年5月4日凌晨从武昌南岸到天兴洲北岸成功铺管。泥浆配方举例泥浆配方举例泥浆配方举例依次穿越地层：人工填土层，新近湖积层，一般性粘土层，淤泥质土，砂土，粉细砂等。扩孔泥浆配方：7％青山现场土＋4％（土重）纯碱＋0.4％CMC＋0.4％LG＋0.03％XC。主要性能指标：马氏漏斗粘度是50～70s，失水量是11.5ml。泥浆配方举例泥浆配方举例泥浆配方举例二、土层、泥页岩中使用的泥浆在粘土、泥页岩中钻进，突出问题之一是钻井井壁的遇水膨胀、缩径，甚至流散、垮孔。其原因是粘土、泥页岩中存在着大量的粘土矿物，尤其是蒙脱石粘土矿物的存在，使井壁粘土接触到钻井液中的水时，即发生粘土的吸水、膨胀、分散。这样的地层又称之为水敏性地层。泥浆配方举例原理要点，原理要点，教材教材PP111111～～PP116116。。选优质土；采取“粗分散”方法；添加降失水剂；提高基液粘度；调整泥浆比重，平衡地层压力；利用特殊离子对地层的“钝化”作用；利用大分子链网在井壁上的隔膜作用；利用微颗粒的堵塞作用；泥浆配方举例主要泥浆类型（一）钙处理泥浆：1、石膏—铁铬盐泥浆2、氯化钙—褐煤泥浆（二）钾基泥浆：1、PAM-KCl泥浆2、分散型氯化钾泥浆3、氢氧化钾-褐煤泥浆4、氢氧化钾-磺酸盐泥浆5、铝钾泥浆（三）乳化沥青泥浆：1、用苛性钠皂化法2、用粘土粉制沥青膏3.、用乳化剂制...
