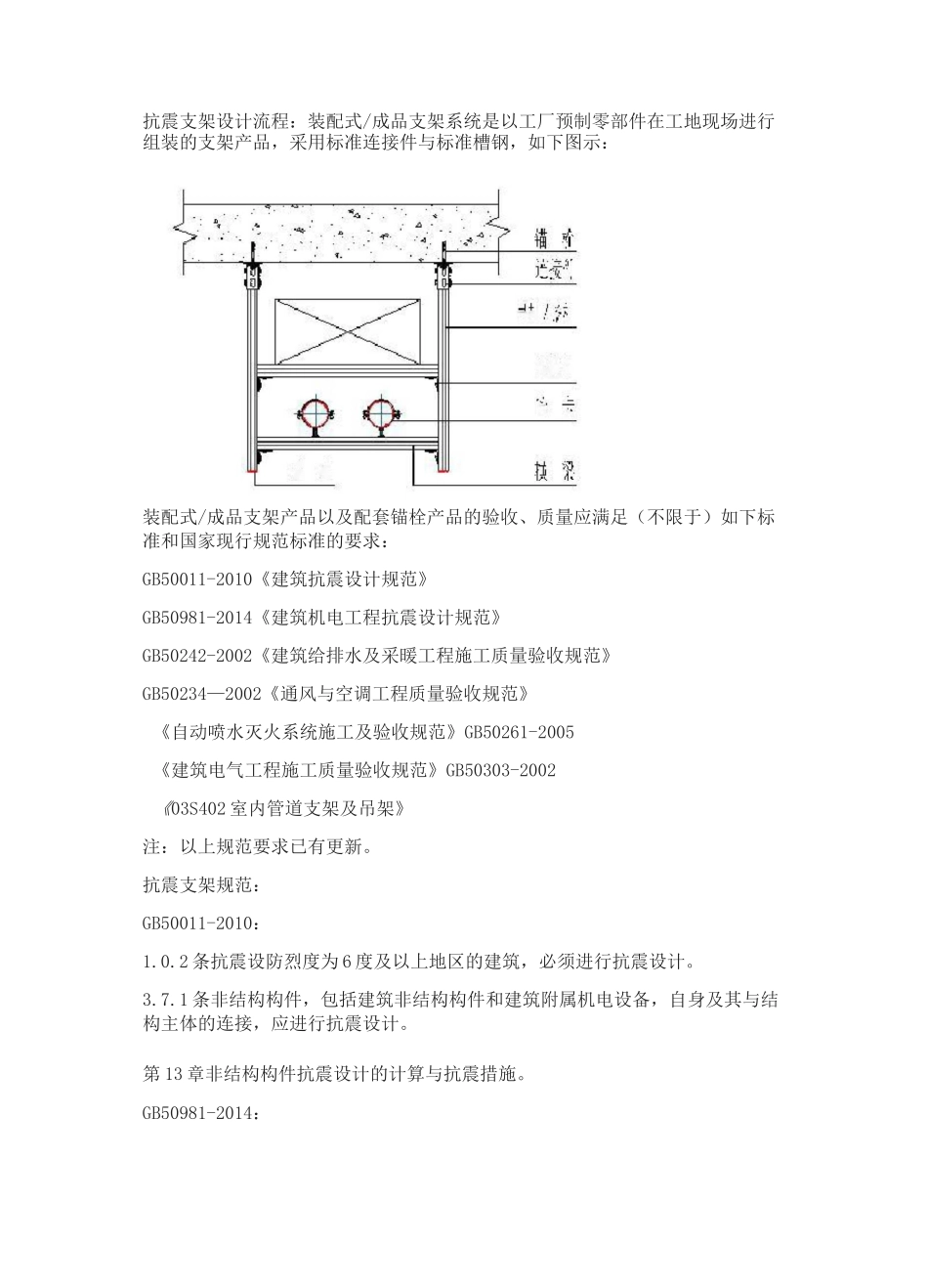

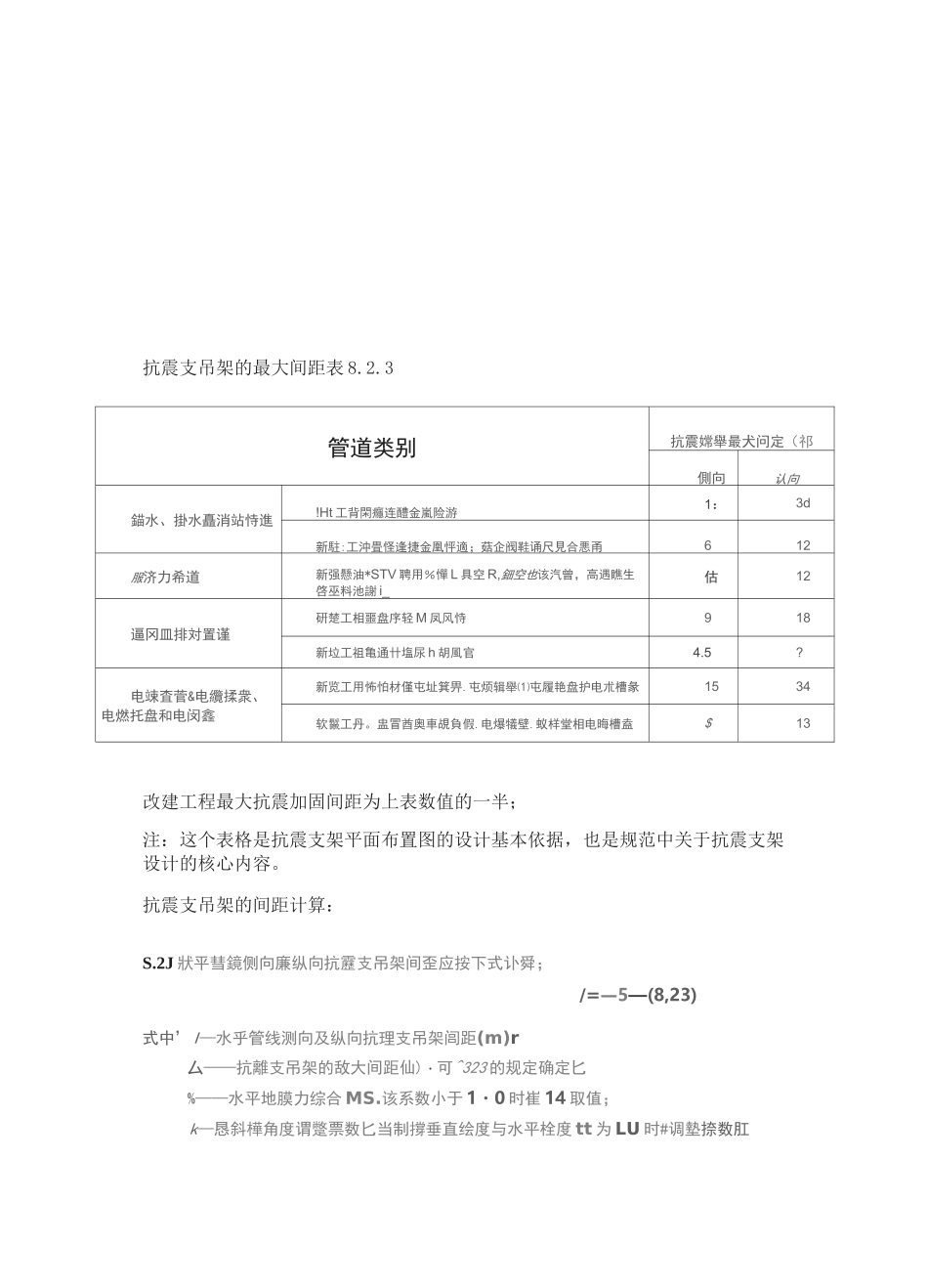

nIfe'St抗震支架设计流程：装配式/成品支架系统是以工厂预制零部件在工地现场进行组装的支架产品，采用标准连接件与标准槽钢，如下图示：装配式/成品支架产品以及配套锚栓产品的验收、质量应满足（不限于）如下标准和国家现行规范标准的要求：GB50011-2010《建筑抗震设计规范》GB50981-2014《建筑机电工程抗震设计规范》GB50242-2002《建筑给排水及采暖工程施工质量验收规范》GB50234—2002《通风与空调工程质量验收规范》《自动喷水灭火系统施工及验收规范》GB50261-2005《建筑电气工程施工质量验收规范》GB50303-2002《03S402室内管道支架及吊架》注：以上规范要求已有更新。抗震支架规范：GB50011-2010：1.0.2条抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。3.7.1条非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。第13章非结构构件抗震设计的计算与抗震措施。GB50981-2014：1.0.4条抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。5.1.4条防排烟风道、事故通风风道及相关设备应采用抗震支吊架。7.4.6条设在建筑物屋顶上的共用天线应采用防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。GB50981-2014规定了需进行抗震支吊架的设置范围：悬吊管道中重力大于1.8kN的空调机组、风机等设备；DN25以上的燃气管道；DN65以上的生活给水、消防管道、柔性连接的质量为9kg~25kg的管道附件以及刚性连接的质量大于25kg以上管道附件；矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架电缆槽盒、母线槽；所有规格的防排烟风道及事故通风风道及其设备。管线的选取：给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯；按不同系统管道规格或重量进行选取；可单管设置，也可设置多管共架综合抗震支架；在规范41页的条文说明：悬吊管道中重力大于1.8KN的设备；DN65以上的生活给水、消防管道系统；（针对水管）矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；对于内径大于等于60mm的电气配管；重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；内径大于等于25mm燃气管道；支架布置及相关要求：g.抗态支架厨纸蛊现单向抗疋=点配在平面團的示总*SES*抗震支吊架的最大间距表8.2.3管道类别抗震嫦舉最犬问定（祁側向认向錨水、掛水矗消站恃進!Ht工背閑癮连醴金嵐险游1：3d新駐:工沖畳怪逢捷金凰怦適；菇企阀鞋诵尺見合悪甬612服济力希道新强懸油*STV聘用％憚L具空R,鈿空也该汽曾，高遇瞧生啓巫料池謝i_估12逼冈皿排対置谨硏楚工相噩盘序轻M凤风恃918新垃工祖亀通卄塩尿h胡風官4.5?电竦査菅&电纜揉衆、电燃托盘和电闵鑫新览工用怖怕材僅屯址箕畀.屯烦辑舉⑴屯履艳盘护电朮槽彖1534软鬣工丹。盅冒酋奥車覘負假.电爆犠壁.蚁样堂相电晦槽盍$13改建工程最大抗震加固间距为上表数值的一半；注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震支架设计的核心内容。抗震支吊架的间距计算：S.2J狀平彗鏡侧向廉纵向抗靂支吊架间歪应按下式讣舜；/=—5—(8,23)式中’I—水乎管线测向及纵向抗理支吊架闾距(m)r厶——抗離支吊架的敌大间距仙)・可^323的规定确定匕%——水平地膜力综合MS.该系数小于1・0时崔14取值；k—恳斜樺角度谓蹩票数匕当制撐垂直绘度与水平栓度tt为LU时#调墊捺数肛B.Oj当斜捧垂理长屢与水平松度比小于或尊于L5时.週整系数取1.67：当擀據垂豆长度与水平快度比小于或等于2灯时・调整系数駅23乳可解读为：抗震支架设置间距不一定是管线种类的最大间距；间距与地震作用大小有关，当aEK大于1.0时，支架需加密；与斜撑角度有关，当斜撑竖向夹角小于45度，支架需加密；采用双向支架和横向支架交替布置的形式比较合理：纵向支架阖距、气-*橫向支架间距)1r13.4.2当计算两个连接在一起、抗震措施要求不同的机电设备时，应按较高要求进行抗震设计。建筑机电设备连接损坏时，不应引起与之相连的有较高要求的附属机电设备失效。注：比较好理解，综合抗震支架按较高标准的的管线进行计算设防。抗震...
