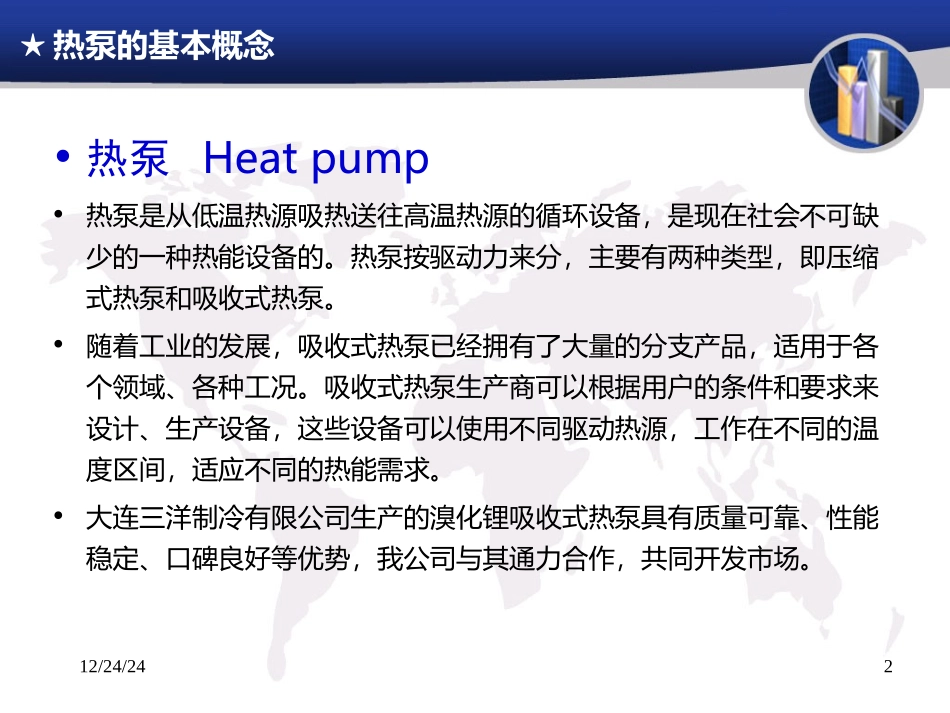

12/24/241北京时代博诚能源科技有限公司ⅠⅠ类类溴化锂吸收式热泵溴化锂吸收式热泵简介简介12/24/242•热泵Heatpump•热泵是从低温热源吸热送往高温热源的循环设备，是现在社会不可缺少的一种热能设备的。热泵按驱动力来分，主要有两种类型，即压缩式热泵和吸收式热泵。•随着工业的发展，吸收式热泵已经拥有了大量的分支产品，适用于各个领域、各种工况。吸收式热泵生产商可以根据用户的条件和要求来设计、生产设备，这些设备可以使用不同驱动热源，工作在不同的温度区间，适应不同的热能需求。•大连三洋制冷有限公司生产的溴化锂吸收式热泵具有质量可靠、性能稳定、口碑良好等优势，我公司与其通力合作，共同开发市场。★热泵的基本概念12/24/243一种以溴化锂溶液为制冷剂，以热能（燃料、蒸汽、温水）为补偿，通过回收低品位热或余废热以实现制热为主（可兼顾制冷）的一种高效水源热泵。吸收式热泵第Ⅰ类热泵（增热型）第Ⅱ类热泵（升温型）单效热泵双效热泵制热/制冷功能制热功能功能制热/制冷★Ⅰ类溴化锂吸收式热泵12/24/244•第Ⅰ类热泵（增热型）•利用少量的高温热源，产生大量的中温有用热能。即利用高温热能驱动,把低温热源的热能提高到中温，从而提高了热能的利用效率。第一类吸收式热泵的性能系数大于1，一般为1.6～2.3。•第Ⅱ类热泵（升温型）•利用大量的中温热源产生少量的高温有用热能，即利用中低温热能驱动,用大量中温热源和低温热源的热势差，制取热量少于但温度高于中温热源的热量，将部分中低热能转移到更高温位，从而提高了热源的利用品位。第二类吸收式热泵性能系数总是小于1，一般为0.45～0.5。★溴化锂吸收式热泵的基本分类12/24/245※本资料介绍内容主要是Ⅰ类单效吸收式热泵，后面介绍的与压缩式热泵对比也是以此类热泵为基础的。根据上表对比可知，在油田领域，回收油田联合站污水热量，制取温水满足供暖或加热、拌热用的热泵主要应用的是Ⅰ类单效型热泵。★溴化锂吸收式热泵的基本分类12/24/246热泵种类特点主要应用领域单效制热制取温水温度范围大（45～95℃）高COP:1.6～1.81、各种供暖系统，特别是北方集中供暖2、工艺加热、锅炉给水加热等3、供热水双效制热制取温水温度50℃以下高COP:2.0～2.31、地板辐射、风机盘管2、两级热泵中的第一级双效制冷双效制热冷暖比1：1.06年间供暖负荷≥31％时综合COP优势明显年间制冷、制热负荷相当地区，如长江流域、黄河流域地区双效制冷单效制热冷暖比1：1.83年间供暖负荷≥50％时综合COP优势明显1、年间制热负荷较大，如黄河以北地区2、大面积供暖需求、小面积供冷需求场所3、与制冷机组合使用（以热负荷选择热泵，制冷不足部分由制冷机补充）中温型冷温水热泵温水温度50℃以上双效制冷单效制热冷暖比1：3.0年间供暖负荷≥35％时综合COP优势明显1、年间制热负荷较大，如三北地区2、大面积供暖需求、小面积供冷需求场所3、与制冷机组合使用（以热负荷选择热泵，制冷不足部分由制冷机补充）单制热型低温型冷温水热泵温水温度50℃以下★Ⅰ类溴化锂吸收式热泵的应用分类12/24/247热能设备锅炉直燃机Ⅰ热泵承压锅炉常压锅炉真空锅炉蒸汽锅炉吸收式压缩式温水型Ⅱ热泵离心式螺杆式旋转式蒸汽型燃气型燃气型电力型冷温水机温水机冷水机★Ⅰ类溴化锂吸收式热泵基本定位12/24/248★Ⅰ类溴化锂吸收式热泵基本系统12/24/249•COP-CoefficientofPerformance•COP即能量与热量之间的转换比率，简称能效比。•在冬季供热时，制热量与输入功率的比率定义为热泵的循环性能系数COP。•在夏季制冷时，制冷量与输入功率的比率定义为热泵的能效比EER（EnergyEfficiencyRation）。•为不引起歧义，我们将冬季热泵循环性能系数和夏季热泵的能效比表达形式均采用COP（能效比）表示。•三洋单效型溴化锂吸收式热泵在非理想条件下，COP也可达到1.62，性能稳定可靠。★能效比COP的基本概念12/24/2410该类溴化锂吸收式热泵以水为制冷剂，溴化锂溶液为吸收剂。水在常压下100℃沸腾、蒸发，在5mmHg真空状态下4℃时蒸发，吸收式热泵的蒸发器利用的就是这个原理。另一方面，溴化锂溶液是一种极易吸收水（蒸汽）、化学性质稳定的物质，在温...
