测高仪操作说明VIP免费

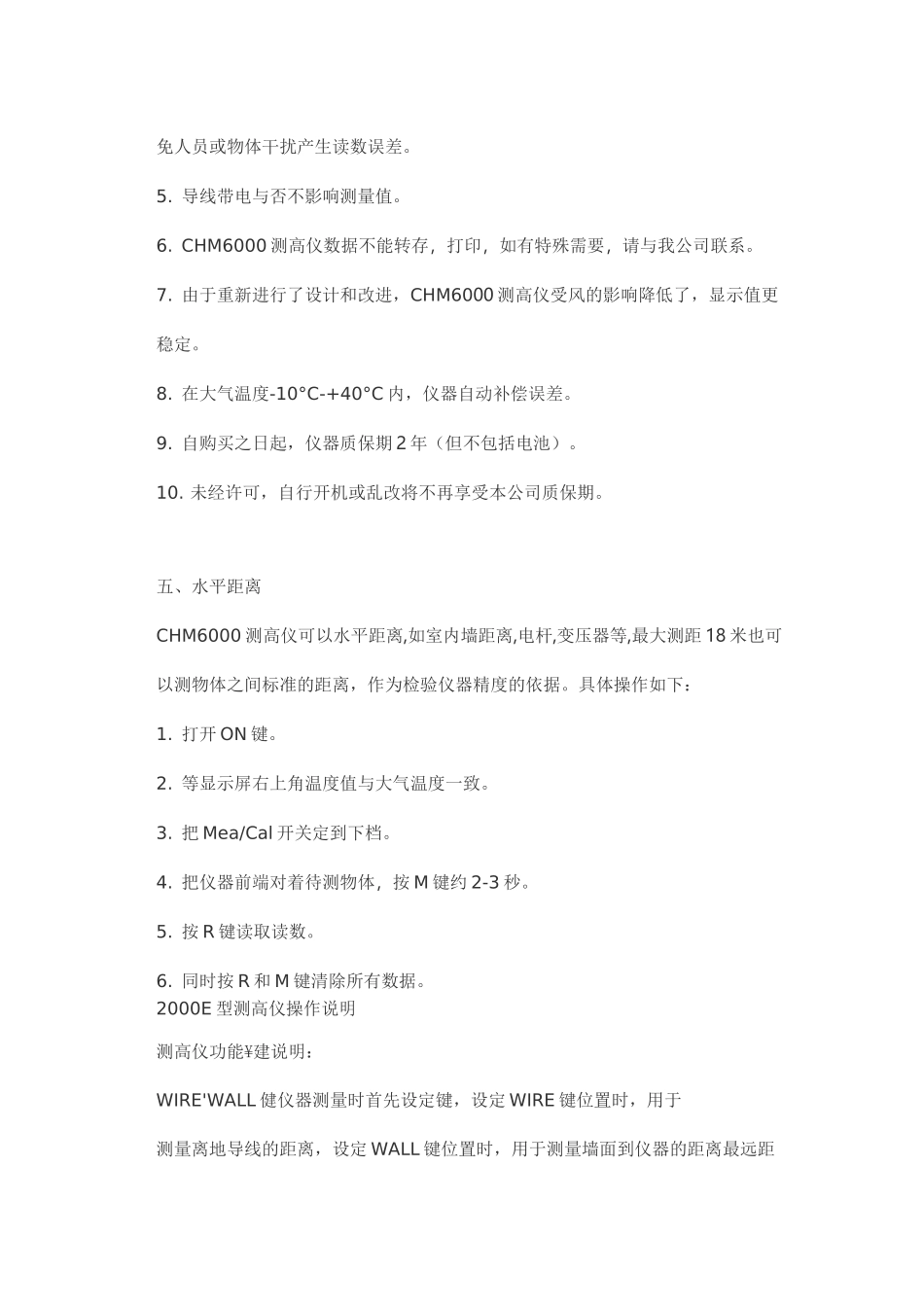

测高仪CHM6000架空线测高仪操作说明一、功能键说明R阅读键:依次读取所测第一至第六根导线的读数。M测量健按一下即完成全部测量功能。Auto/Off电源开关:按一下打开电源，不按任何键三分钟后，电源自动关闭。R和M健同时按这两个键，消除所有数据。TOP/BTM开关:在TOP位置，测离地最高第六至第一根导线。在BTM位置，测离地最低第一至第六根导线。Mea/Cal开关：在Mea位置，仪器测架空导线；在Cal位置，仪器测室内距离或其他大物体的距离，也可以测标准物体的距离，作为检验仪器精度的依据。二操作步骤1.打开ON键。2.站在导线下方与导线平行位置。3.等显示屏温度值与大气温度一致。4.如果测导线高度，把Mea/Cal开关定到Mea位置，如果测离地最低第一至第六根导线，把TOP/BTM开关定到下档，如果测离地最高至第一根导线，把该开关定到上档。5.两手水平握稳测高仪（也可置于水平地面），按下M键，约2-3秒后松开。6.按R即显示测量值。如TOP/BTM开关在下档，显示屏按顺序显示离地最近的导线与仪器底部的距离，第一根线与第二根线的距离，第三根线与第二根线的距离……如所测的导线数量不够六根，显示值为——。如TOP/BTM开关在上档，显示屏按顺序显示离地最高的导线与仪器底部的距离，第六根导线与第五根导线的距离，第五根导线与第四根导线的距离……（注:该值前面有"-”符号，表示负值），其余依次类推。7.同时按R和M键，清除所有数据。三、电池低电压报警和更换电池1.电池电压低于6V，仪器会自动报警，并在显示屏中间上方有显示。用户应及时更换电池，否则测量值不准，电池漏液会严重损坏仪器。2.电池盒在仪器左下方，滑开盖后，取出9V旧电池，注意极性，换上新电池，再盖上盖子。四、其他注意事项1.CHM6000系列测高仪显示单位为公制，不需要英制/公制转换。2.理论上讲，CHM6000仪器在大气温度摄氏20度时，测量范围3-30米该仪器工作原理是超声波反射测距，而实测范围是随大气温度而变化，但精确不受影响。大气温度越低，量程增加，大气温度越高，量程缩短。比如在零度时，量程噌加12%，在35度时，量程纟宿短10%。3.海拔高度对测高仪的操作精度不产生影响，但测高仪不能在雨天或雪天使用，因为雨滴或雪片会产生错误的反射信号。如雨水进入测高仪，应把测高仪倒置并干燥超声波锥形口，雨水不会损坏仪器，但会干扰高质量声束的产生。测高仪可在雾天中使用，因为雾是很好的声波传递介质。4.测高仪从3米以上显示值，3米以下是盲区。本仪器有意这样设计，是为了避免人员或物体干扰产生读数误差。5.导线带电与否不影响测量值。6.CHM6000测高仪数据不能转存，打印，如有特殊需要，请与我公司联系。7.由于重新进行了设计和改进，CHM6000测高仪受风的影响降低了，显示值更稳定。8.在大气温度-10°C-+40°C内，仪器自动补偿误差。9.自购买之日起，仪器质保期2年（但不包括电池）。10.未经许可，自行开机或乱改将不再享受本公司质保期。五、水平距离CHM6000测高仪可以水平距离,如室内墙距离,电杆,变压器等,最大测距18米也可以测物体之间标准的距离，作为检验仪器精度的依据。具体操作如下：1.打开ON键。2.等显示屏右上角温度值与大气温度一致。3.把Mea/Cal开关定到下档。4.把仪器前端对着待测物体，按M键约2-3秒。5.按R键读取读数。6.同时按R和M键清除所有数据。2000E型测高仪操作说明测高仪功能¥建说明：WIRE'WALL健仪器测量时首先设定键，设定WIRE键位置时，用于测量离地导线的距离，设定WALL键位置时，用于测量墙面到仪器的距离最远距离可达18米。W-READ健选择键。可选择所要测的电缆线，W1指离地最近线的高度，W2即第二根线到W1线间垂直距离、W3、W4、W5依此类推，W6指第六根的导线到W5导线间垂直距离。W-----+键:清屏键。同时按住W、+键用于清除液晶屏幕显示值。+MEASURE健测量键。按住+键即可用于测量。ON键:开关键。用于打开电源。电源关闭是在按任一¥建后三分钟自动断电。I/M健转换键。位于仪器背面，拨到下档I，显示值为英制英尺，英寸；拨到上档M,显示值为公制，米。―、操作步骤：1、预先设定键WIRE位置时,用于测量离地导线的距离,设定键WALL位置时，用于测量墙面到仪器的距离最远距离可达1...
