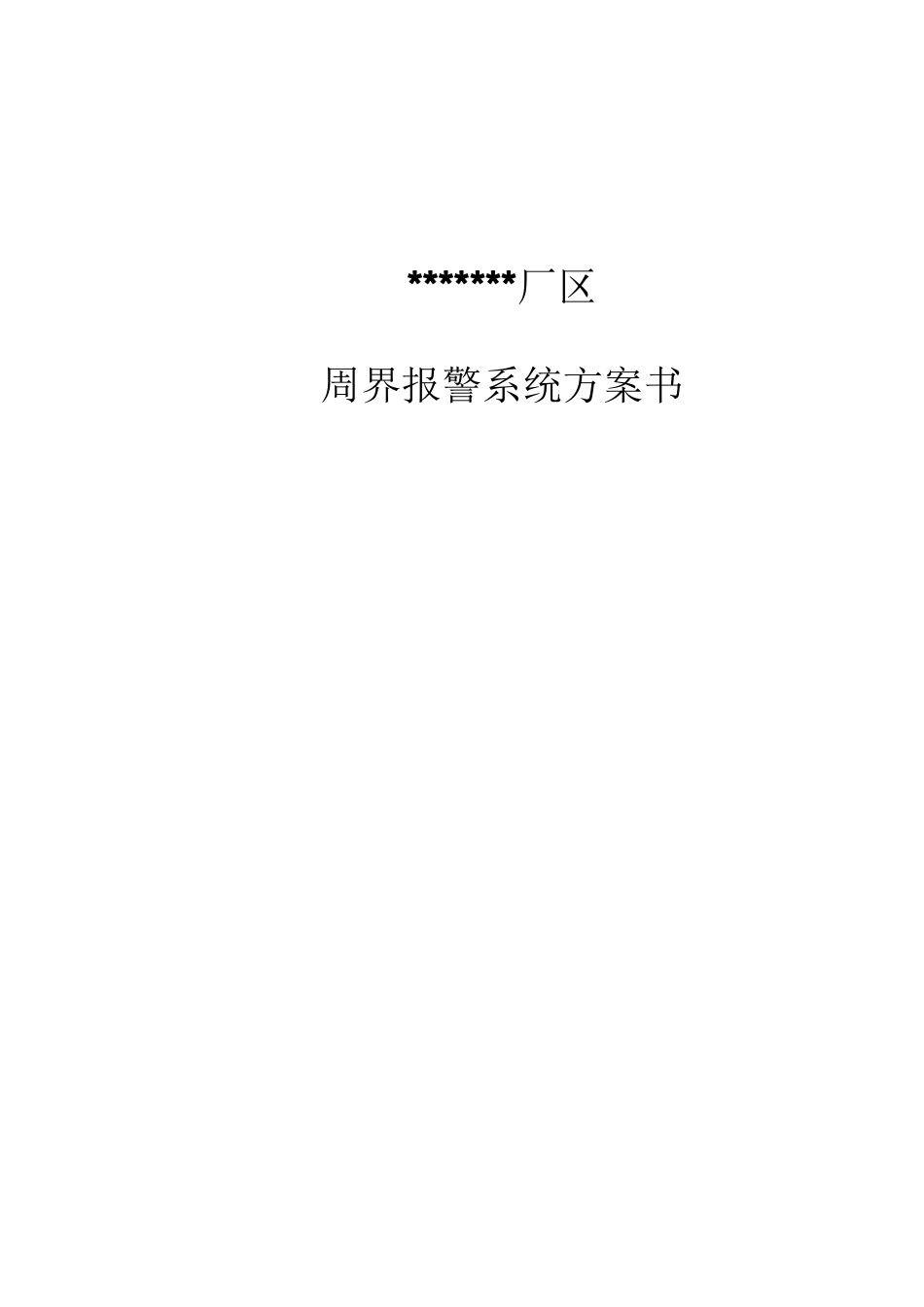

周界报警系统方案书VIP免费

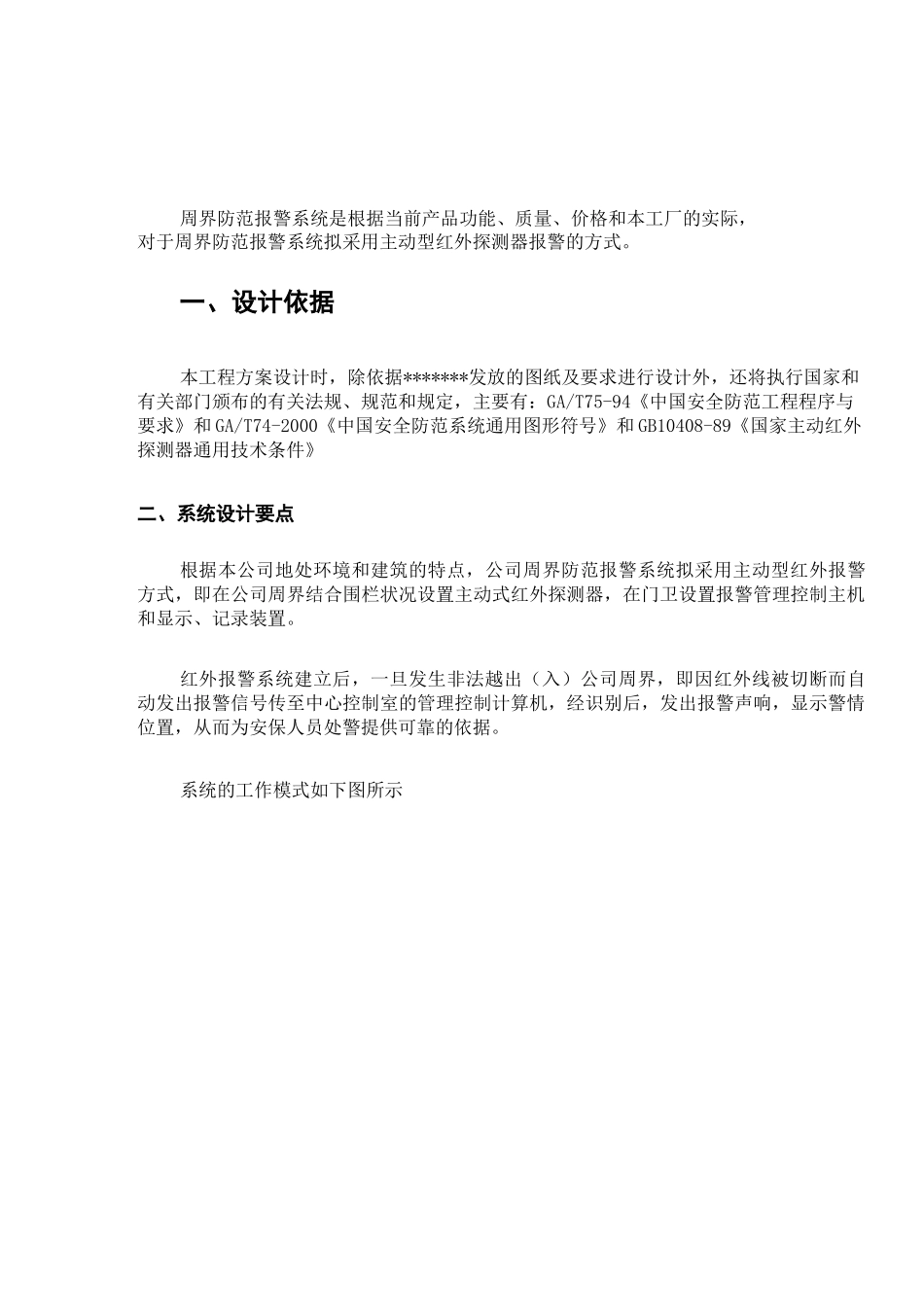

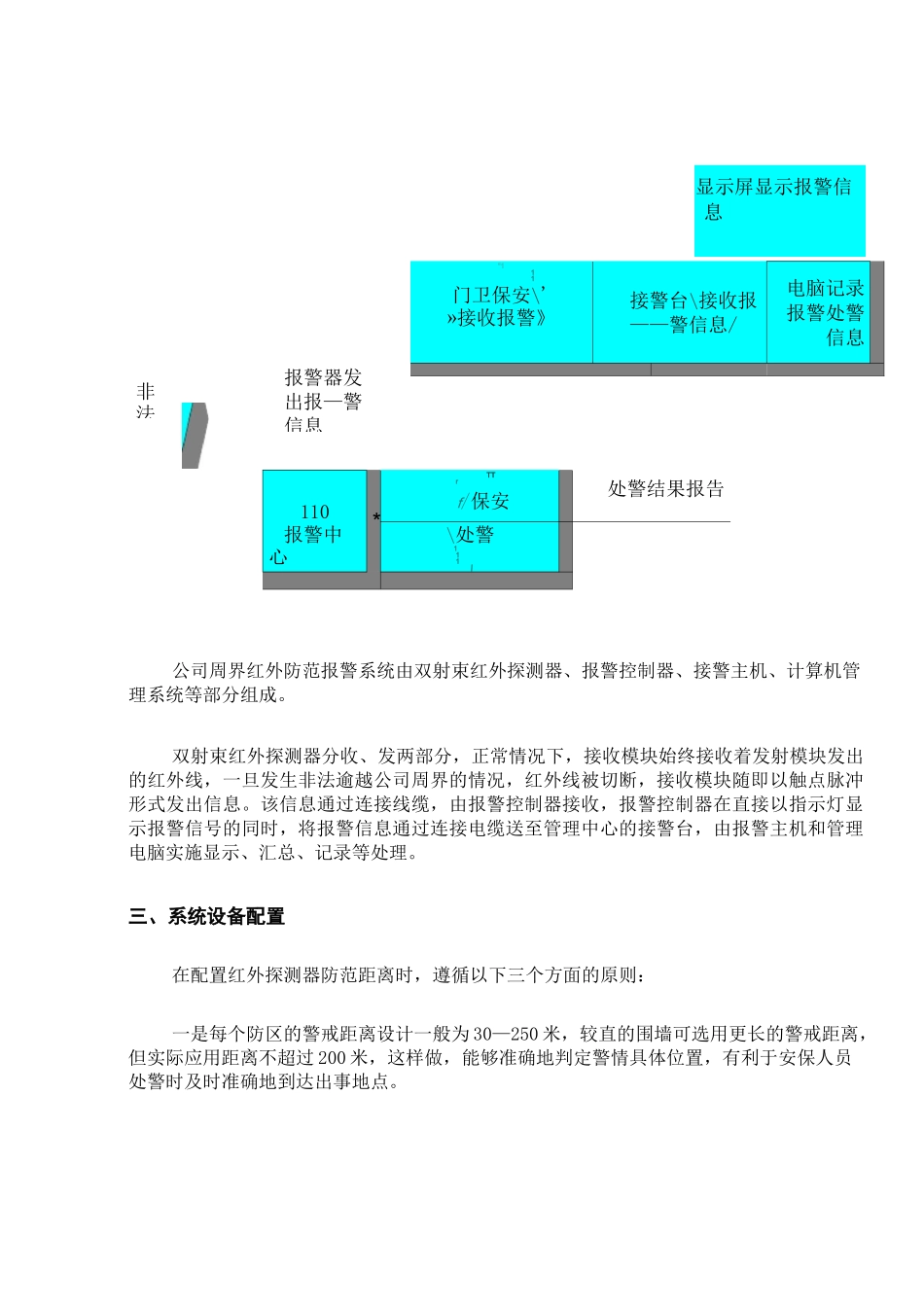

*******厂区周界报警系统方案书周界防范报警系统是根据当前产品功能、质量、价格和本工厂的实际，对于周界防范报警系统拟采用主动型红外探测器报警的方式。一、设计依据本工程方案设计时，除依据*******发放的图纸及要求进行设计外，还将执行国家和有关部门颁布的有关法规、规范和规定，主要有：GA/T75-94《中国安全防范工程程序与要求》和GA/T74-2000《中国安全防范系统通用图形符号》和GB10408-89《国家主动红外探测器通用技术条件》二、系统设计要点根据本公司地处环境和建筑的特点，公司周界防范报警系统拟采用主动型红外报警方式，即在公司周界结合围栏状况设置主动式红外探测器，在门卫设置报警管理控制主机和显示、记录装置。红外报警系统建立后，一旦发生非法越出（入）公司周界，即因红外线被切断而自动发出报警信号传至中心控制室的管理控制计算机，经识别后，发出报警声响，显示警情位置，从而为安保人员处警提供可靠的依据。系统的工作模式如下图所示非法"111门卫保安\'»接收报警》接警台\接收报——警信息/电脑记录报警处警信息■■显示屏显示报警信息110*TTrf/保安处警结果报告报警中心\处警111\公司周界红外防范报警系统由双射束红外探测器、报警控制器、接警主机、计算机管理系统等部分组成。双射束红外探测器分收、发两部分，正常情况下，接收模块始终接收着发射模块发出的红外线，一旦发生非法逾越公司周界的情况，红外线被切断，接收模块随即以触点脉冲形式发出信息。该信息通过连接线缆，由报警控制器接收，报警控制器在直接以指示灯显示报警信号的同时，将报警信息通过连接电缆送至管理中心的接警台，由报警主机和管理电脑实施显示、汇总、记录等处理。三、系统设备配置在配置红外探测器防范距离时，遵循以下三个方面的原则：一是每个防区的警戒距离设计一般为30—250米，较直的围墙可选用更长的警戒距离，但实际应用距离不超过200米，这样做，能够准确地判定警情具体位置，有利于安保人员处警时及时准确地到达出事地点。报警器发出报—警信息考虑到在解决周界安全防范报警的同时较90避探价的置地外和富配好红二是适当选择探测器额定作用距离，使探测器实际警戒距离/探测器额定作用距离＜80%,即额定作用距离为100米的探测器最大的警戒距离为80米,比如：额定作用距离为60米的探测器最大的警戒距离为48米。这样做，有利于在雨、雪、雾等恶劣天候时仍能保证发挥正常的警戒作用。三是红外探测器设置在周界围栏柱上方，并交叉装置，从而可以有效地避免出现红外线防范死角或盲区。根据上述原则，******系统东侧围墙长为200米；西侧围墙长为183米;南侧围墙长为150米；北侧围墙长为158；根据计算共配置约26对红外探测器（实际数量待智能化施工图纸出来具体核算）。序号位置探头数量探头射程1东部1250M紅外线对射探测器2西部1250M紅外线对射探测器640M紅外线对射探测器3南部1100M紅外线对射探测器340M紅外线对射探测器4北部1200M紅外线对射探测器总计：13对紅外线对射探测器四、系统设备选型免树叶飘落、小动物穿越等可能发生的误报警,测器宜选用双射束型。根据当前同类产品的质格状况，本系统红外探测器采用日本ALEPH（艾ABT型主动式双射束红外探测器。本系统主要设如下表所示：序号设备名称规格、型号单位数量品牌/产地1250米红外探测器ABH-250对2艾礼富/日本2200米红外探测器ABH-200对1艾礼富/日本3100米红外探测器ABH-100对1艾礼富/日本440米红外探测器ABW-40对9艾礼富/日本5报警主机及模块CK-2316台1美国6电源DC18V/5AWRT-DSA台2明伟7探测器安装固定件套26自制五、系统设备连接框图4・1主要设备技术性能指标1）艾礼富（ALEPH）AB系列主动式双对射红外探测器*适合全天候室外使用：防雨、防雾、防潮*备有上罩保护，避免霜雪堆积阻碍红外探测*抗强光干扰，内置自动调节强光过滤系统，避免受强光或汽车灯影响打印主动红外1主动红外13*全密封设计，防水、防昆虫干扰*反应时间可调*内置180o水平旋转，安装时方便调节角度*10-30V直流供电*工作环境温度范围为-25oC—+60oC*ABH-100的室外作用距离为250M*ABW-80的室内作用距离为100M2）CK-2316报警主机*远程监视触点状态*...
