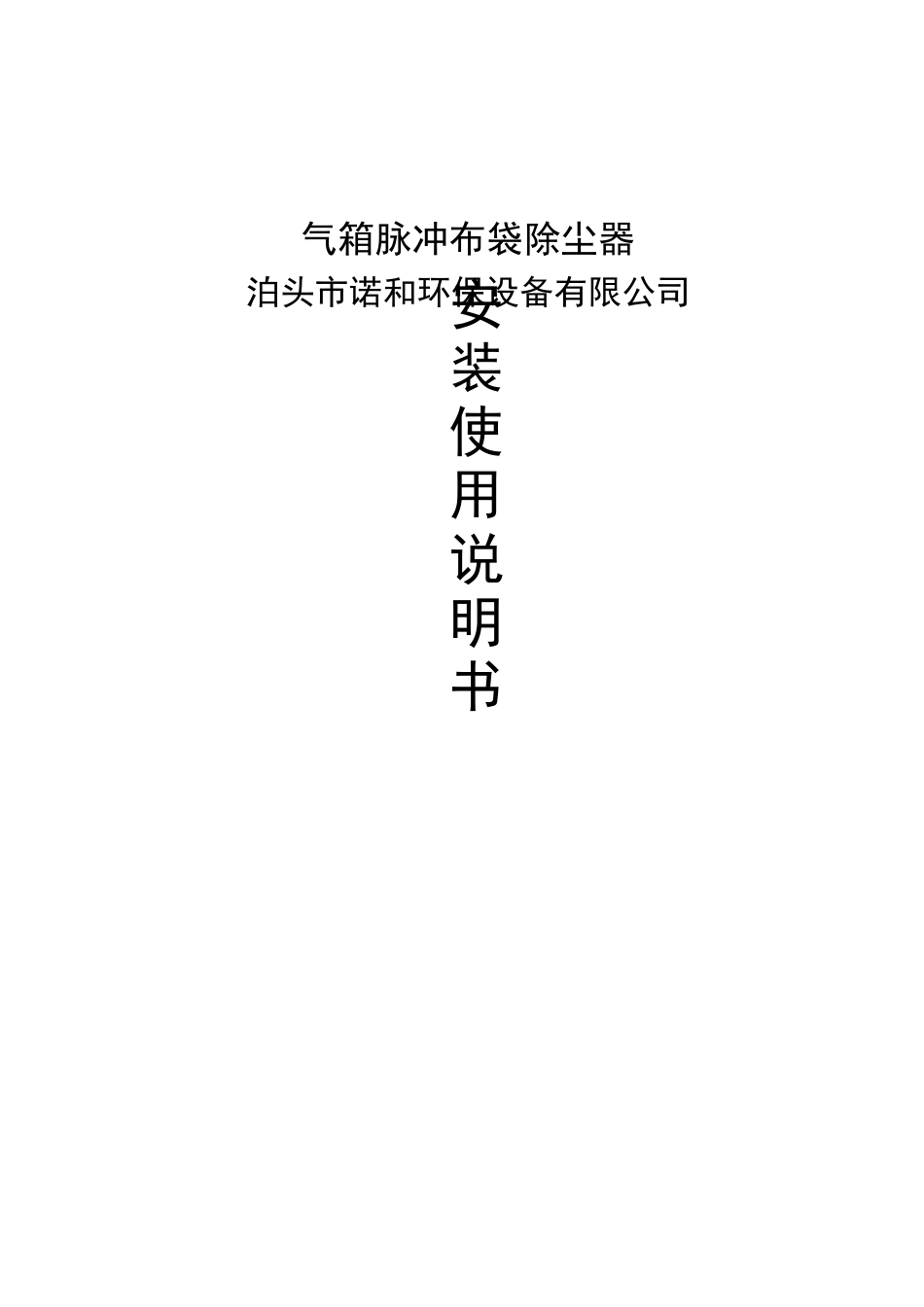

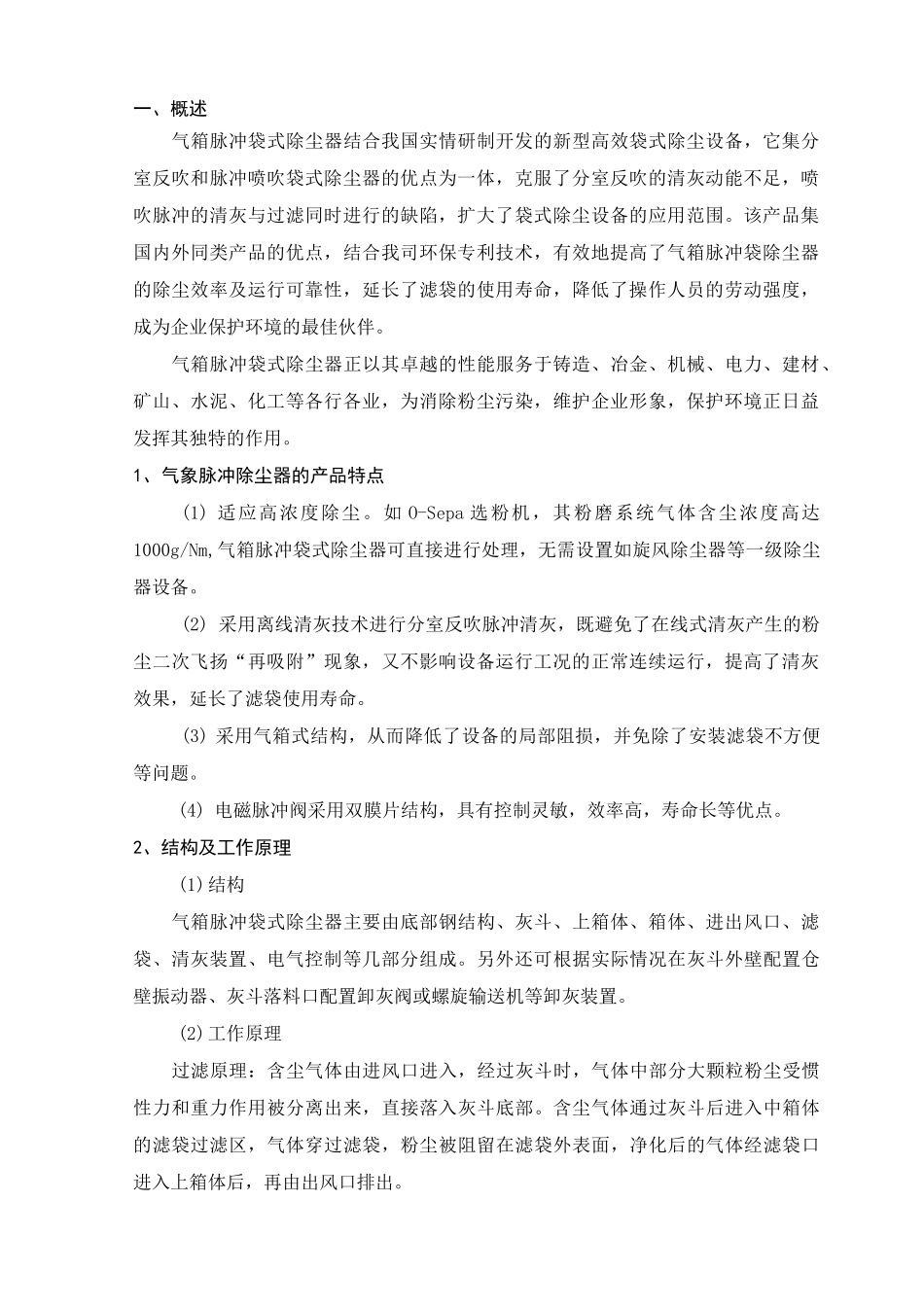

安装使用说明书气箱脉冲布袋除尘器泊头市诺和环保设备有限公司一、概述1二、电气控制及操作方法4三、调试及运行的维护保养5一、概述气箱脉冲袋式除尘器结合我国实情研制开发的新型高效袋式除尘设备，它集分室反吹和脉冲喷吹袋式除尘器的优点为一体，克服了分室反吹的清灰动能不足，喷吹脉冲的清灰与过滤同时进行的缺陷，扩大了袋式除尘设备的应用范围。该产品集国内外同类产品的优点，结合我司环保专利技术，有效地提高了气箱脉冲袋除尘器的除尘效率及运行可靠性，延长了滤袋的使用寿命，降低了操作人员的劳动强度，成为企业保护环境的最佳伙伴。气箱脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业，为消除粉尘污染，维护企业形象，保护环境正日益发挥其独特的作用。1、气象脉冲除尘器的产品特点(1)适应高浓度除尘。如O-Sepa选粉机，其粉磨系统气体含尘浓度高达1000g/Nm,气箱脉冲袋式除尘器可直接进行处理，无需设置如旋风除尘器等一级除尘器设备。(2)采用离线清灰技术进行分室反吹脉冲清灰，既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象，又不影响设备运行工况的正常连续运行，提高了清灰效果，延长了滤袋使用寿命。(3)采用气箱式结构，从而降低了设备的局部阻损，并免除了安装滤袋不方便等问题。(4)电磁脉冲阀采用双膜片结构，具有控制灵敏，效率高，寿命长等优点。2、结构及工作原理(1)结构气箱脉冲袋式除尘器主要由底部钢结构、灰斗、上箱体、箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。另外还可根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置卸灰阀或螺旋输送机等卸灰装置。(2)工作原理过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。首先，一个分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。粉尘收集：经过过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗口的卸灰装置集中排出。二、电气控制及操作方法1、电气控制（1）清灰控制方式气箱脉冲袋式除尘器的清灰控制方式一般采用定时法，也可采用定阻法。定时法即按设定好的时间程序进行逐室清灰。定阻法即根据滤袋内外压差的控制，将差压变送器发出的信号通过电气控制装置，按程序进行逐室清灰。（2）电气控制装置的功能气箱脉冲袋式除尘器采用单片机进行集中控制，可分为自动和手动两种方式。调试和设备检修时采用手动方式进行控制，设备正常运行工况下采用自动方式进行控制。2、电气安装及接线除尘器控制柜、风机启动柜（风机功率大于37KW的应配置风机启动柜，功率小于30KW的风机启动柜与控制柜合用）应放置在控制室内。按电气图纸（附控制柜线络图）和电工规范进行电气接线。3、操作方法（1）开机操作：检查各电气接线、压差传送器后合上各电源开关，待风机运行，反馈信号进入，设备便开始运行。（2）脉冲清灰：脉冲清灰采用自动控制方式进行。将脉冲控制仪上的开关指向Demand时，采用定阻法进行清灰，用表上的红色指针设定上下压差限，当设备阻力超过上限值时，则脉冲喷吹开始动作。（3）卸灰控制：卸灰可采用手动或自动两种方式。采用手动时，按下控制柜上“卸灰运行”按钮，卸灰开始；按下“卸灰停止”按钮，则卸灰停止。三、调试及运行的维护保养1、调试前的准备工作（1）清除除尘器箱体内的杂物；（2）按引风机、空压机、绞刀、减缩机、油雾器的使用要求加润滑油或检查其油位；（3）引风...
