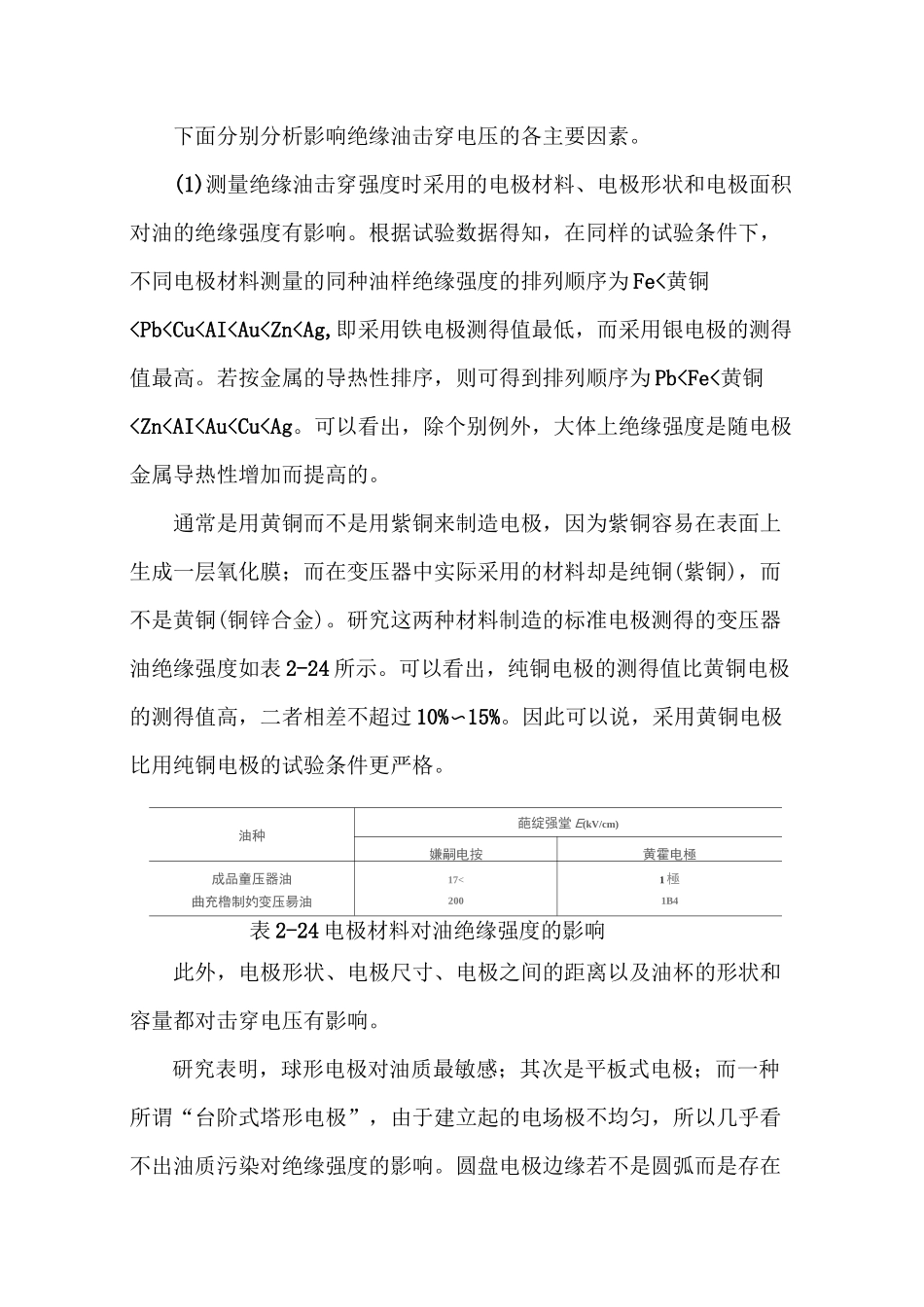

变压器油的击穿电压将电压施加于绝缘油时，随着电压增加，通过油的电流剧增，使之完全丧失所固有的绝缘性能而变成导体，这种现象称为绝缘油的击穿。绝缘油发生击穿时的临界电压值，称为击穿电压，此时的电场强度，称为油的绝缘强度，表明绝缘油抵抗电场的能力。击穿电压U(kV)和绝缘强度E(kV/cm)的关系为E=U/d(2-26)式中d-电极间距离(cm)。纯净绝缘油与通常含有杂质的绝缘油具有不同的击穿机理。前者的击穿是由于游离所引起，可用气体电介质击穿的机理来解释，即在高电场强度下，油分子碰撞游离成正离子和电子，进而形成了电子崩。电子崩向阳极发展，而积累的正电荷则聚集在阴极附近，最后形成一个具有高电导的通道，导致绝缘油的击穿。通常绝缘油总是或多或少含有杂质，在这种情况下，杂质是造成绝缘油击穿的主要原因。油中水滴、纤维和其他机械杂质的介电系数£比油的要大得多(纤维的£=7,水的£=80,而变压器油的£心2.3),因此在电场作用下，杂质将被吸引到电场强度较大的区域，在电极间构成杂质“小桥”,从而使油的击穿强度降低。如杂质足够多,则还能构成贯通电极间隙的“小桥”,流过较大的泄漏电流,使之强烈发热,并使油和水局部沸腾和气化,结果击穿就沿此“气桥”而发生。下面分别分析影响绝缘油击穿电压的各主要因素。(1)测量绝缘油击穿强度时采用的电极材料、电极形状和电极面积对油的绝缘强度有影响。根据试验数据得知，在同样的试验条件下，不同电极材料测量的同种油样绝缘强度的排列顺序为Fe<黄铜
