发动机教案--第2章曲柄连杆机构VIP免费

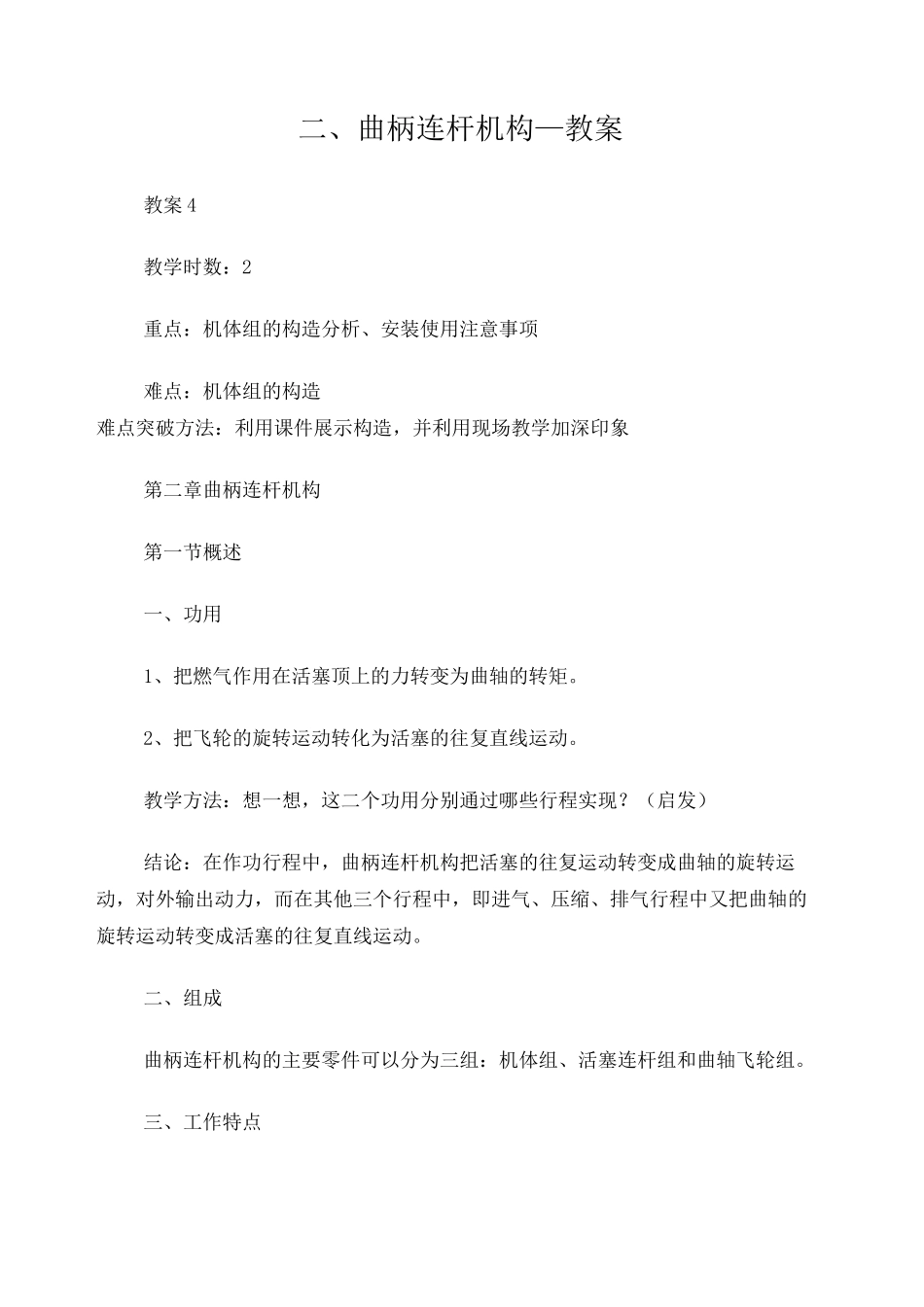

发动机教案--第2章曲柄连杆机构_第1页
1/11

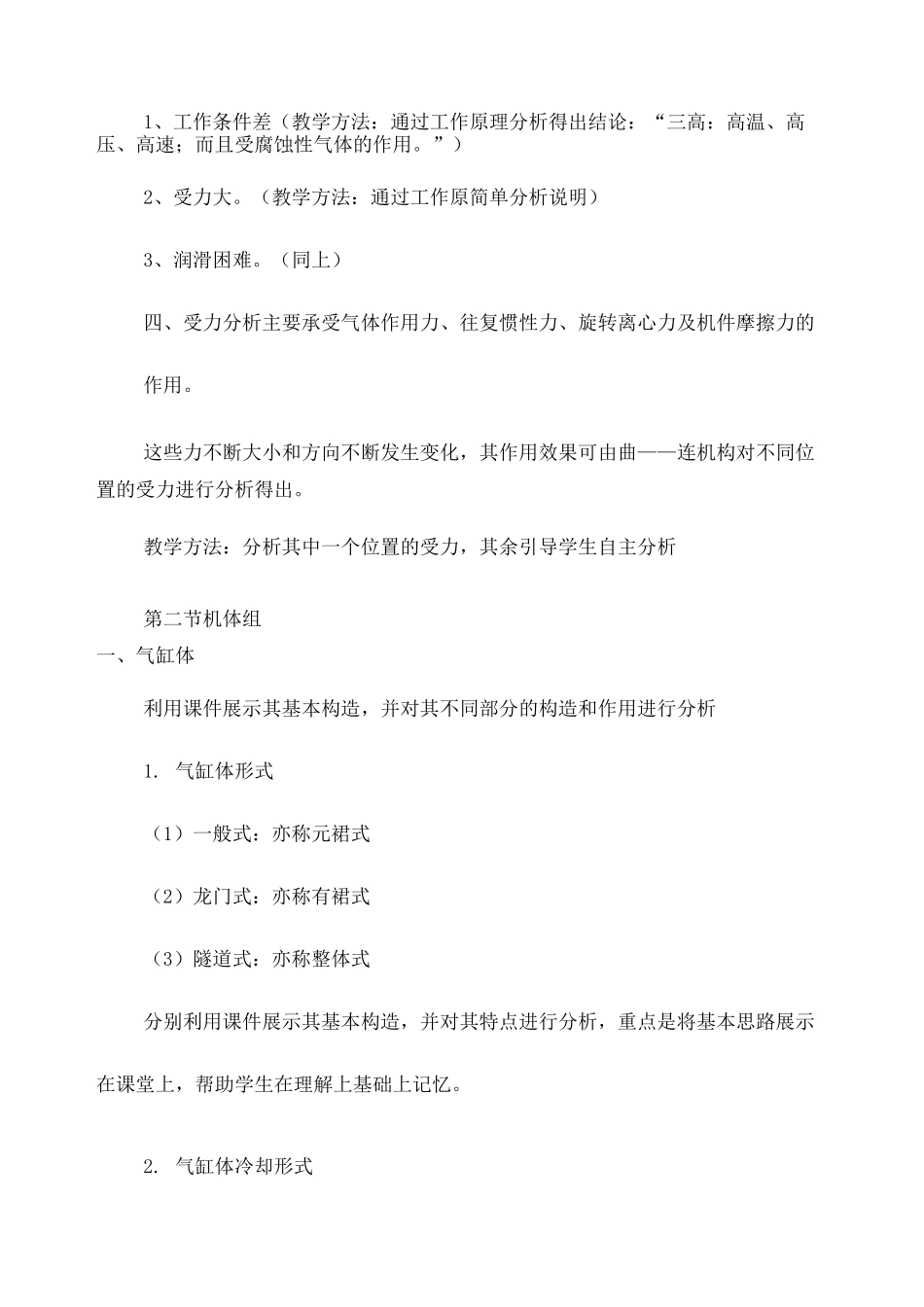

发动机教案--第2章曲柄连杆机构_第2页
2/11

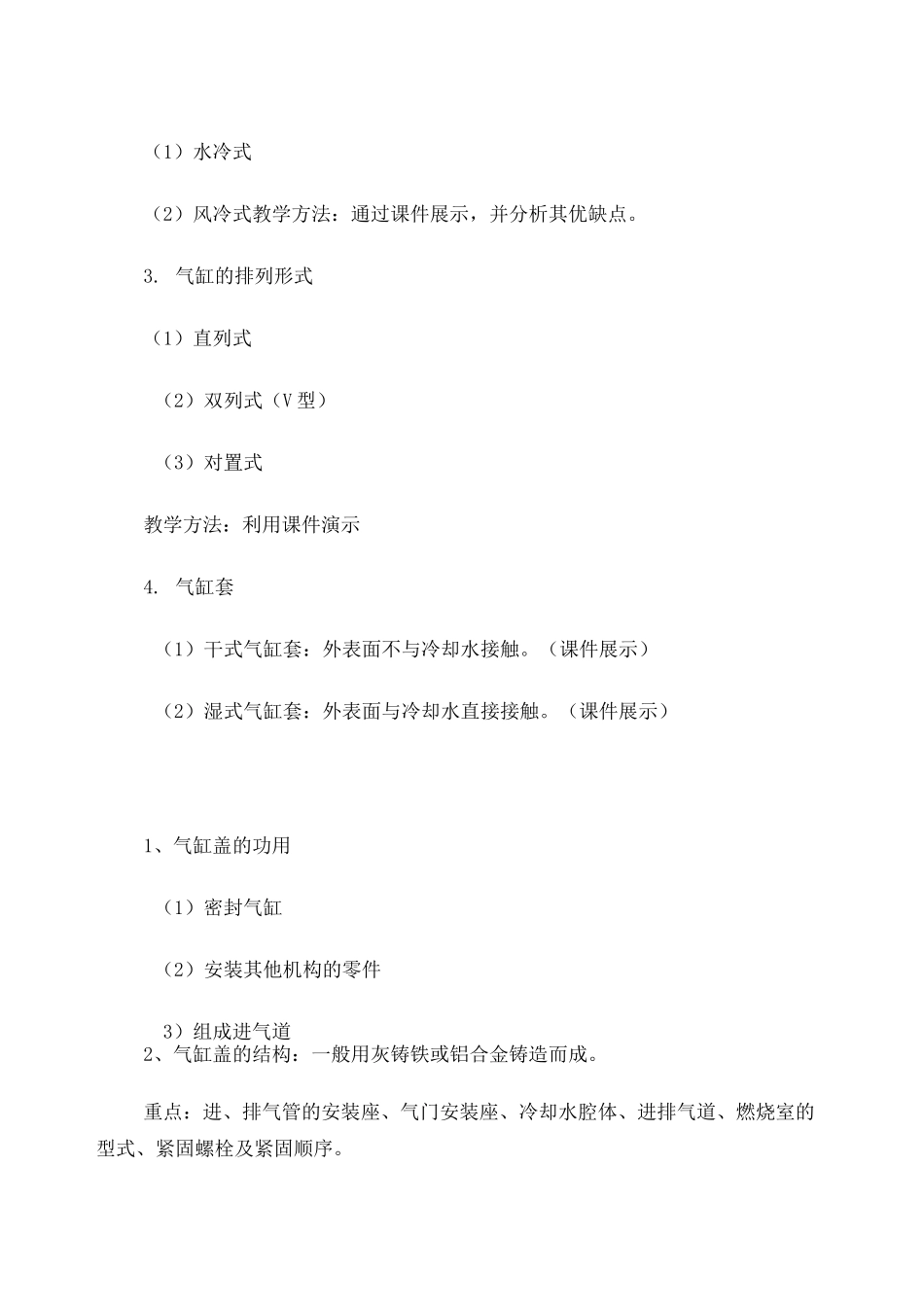

发动机教案--第2章曲柄连杆机构_第3页
3/11
二、曲柄连杆机构—教案教案4教学时数:2重点:机体组的构造分析、安装使用注意事项难点:机体组的构造难点突破方法:利用课件展示构造,并利用现场教学加深印象第二章曲柄连杆机构第一节概述一、功用1、把燃气作用在活塞顶上的力转变为曲轴的转矩。2、把飞轮的旋转运动转化为活塞的往复直线运动。教学方法:想一想,这二个功用分别通过哪些行程实现?(启发)结论:在作功行程中,曲柄连杆机构把活塞的往复运动转变成曲轴的旋转运动,对外输出动力,而在其他三个行程中,即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。二、组成曲柄连杆机构的主要零件可以分为三组:机体组、活塞连杆组和曲轴飞轮组。三、工作特点1、工作条件差(教学方法:通过工作原理分析得出结论:“三高:高温、高压、高速;而且受腐蚀性气体的作用。”)2、受力大。(教学方法:通过工作原简单分析说明)3、润滑困难。(同上)四、受力分析主要承受气体作用力、往复惯性力、旋转离心力及机件摩擦力的作用。这些力不断大小和方向不断发生变化,其作用效果可由曲——连机构对不同位置的受力进行分析得出。教学方法:分析其中一个位置的受力,其余引导学生自主分析第二节机体组一、气缸体利用课件展示其基本构造,并对其不同部分的构造和作用进行分析1.气缸体形式(1)一般式:亦称元裙式(2)龙门式:亦称有裙式(3)隧道式:亦称整体式分别利用课件展示其基本构造,并对其特点进行分析,重点是将基本思路展示在课堂上,帮助学生在理解上基础上记忆。2.气缸体冷却形式(1)水冷式(2)风冷式教学方法:通过课件展示,并分析其优缺点。3.气缸的排列形式(1)直列式(2)双列式(V型)(3)对置式教学方法:利用课件演示4.气缸套(1)干式气缸套:外表面不与冷却水接触。(课件展示)(2)湿式气缸套:外表面与冷却水直接接触。(课件展示)1、气缸盖的功用(1)密封气缸(2)安装其他机构的零件3)组成进气道2、气缸盖的结构:一般用灰铸铁或铝合金铸造而成。重点:进、排气管的安装座、气门安装座、冷却水腔体、进排气道、燃烧室的型式、紧固螺栓及紧固顺序。教学方法:利用课件展示,并分析说明三、气缸垫1、气缸垫的功用:密封2、气缸垫的结构3、气缸垫的安装注意事项:(原则是:卷边朝向硬表面和易修复表面)四、油底壳1、油底壳的功用:盛装机油,密封曲轴箱2、油底壳的构造教案5活塞连杆组授课时数:2重点:活塞的结构、气环的形状及安装注意事项、活塞销的连接方式难点:矩形环的泵油作用、恒范钢片式活塞的结构难点突破方法:分析活塞的受热和其各部位温度的变化规律,进而引导学生分析:为了让活塞正常工作时是下圆柱形,其常温下形状应该如何?第三节活塞连杆组1、活塞(1)活塞的功用:承力、传力、密封(2)活塞的工作条件:高速、高压、高温、受力大**由工作过程分析讲授2、对活塞的要求:1)要有足够的刚度和强度,传力可靠;2)导热性能好,要耐高压、耐高温、耐磨损;3)质量小,重量轻,尽可能地减小往复惯性力3、活塞的构造1)活塞顶部2)活塞头部3)活塞裙部(1)预先做成椭圆形(见课件)(2)开槽(膨胀槽和隔热槽)(3)局部去除金属(4)恒范钢片活塞综上所述,活塞的整体形状可描述为“上小下大,裙部不圆”。4、活塞的偏心布置有的汽油机上,活塞销孔中心线是偏离活塞中心线平面的,向作功行程中受主侧压力的一方偏移了1〜2mm(图2-19)。这种结构可使活塞在从压缩行程到作功行程中较为柔和地从压向气缸的一面过渡到压向气缸的另一面,以减小敲缸的声音。在安装时,这种活塞销偏置的方向不能装反,否则换向敲击力会增大,使裙部受损。(见课件)二、活塞环1、气环1)气环的功用:密封、传热2)气环的工作条件:高温、高速、润滑困难、受冲击力作用3)气环的材料:灰铸铁4)气环的密封原理(见课件)5)气环的断面形状(1)矩形环及其泵油作用(2)微锥形环(3)扭曲环:内切扭曲环、外切扭曲环(4)梯形环(5)桶面环(借助课件分别说明各种环的优缺点、安装使用注意事项。)教案6授课时数:2重点:油环的结构、活塞销的连接方式、曲轴的结构及支承方式难点...
