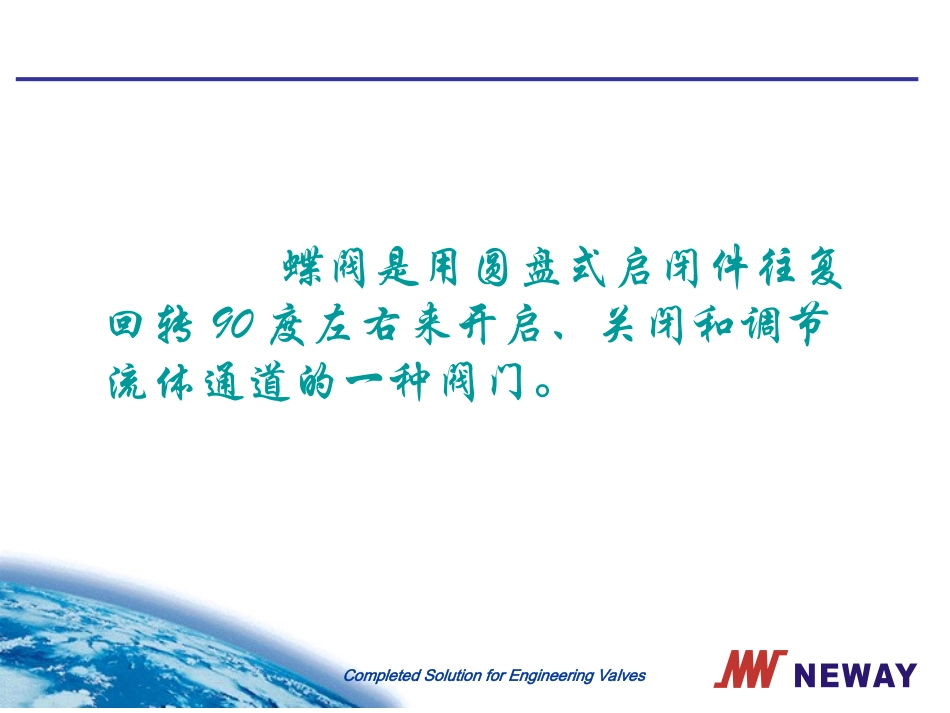

CompletedSolutionforEngineeringValves蝶阀结构介绍2008.01.01CompletedSolutionforEngineeringValves一、蝶阀概述CompletedSolutionforEngineeringValves蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。CompletedSolutionforEngineeringValves优点结构简单，体积小，重量轻，材料耗用省，安装尺寸小，驱动力矩小，操作简便、迅速，而且还可同时具有良好的流量调节功能和关闭密封特性。CompletedSolutionforEngineeringValves二、蝶阀结构分类CompletedSolutionforEngineeringValves蝶阀结构分类中线蝶阀单偏心蝶阀双偏心蝶阀三偏心蝶阀CompletedSolutionforEngineeringValves中线蝶阀CompletedSolutionforEngineeringValves中线蝶阀手柄齿盘阀杆阀体阀瓣阀座轴承O型圈枢轴结构特点：阀板的回转中心位于阀体中心线上，且通过密封面的中心。CompletedSolutionforEngineeringValves中线蝶阀CompletedSolutionforEngineeringValves中线蝶阀密封原理：阀板加工时保证其密封面具有合适的表面粗糙度。合成橡胶阀座在模压成形时形成密封面合适的表面粗糙度。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性力作为密封比压保证阀门的密封。CompletedSolutionforEngineeringValves中线蝶阀1）低压采用双轴式结构CompletedSolutionforEngineeringValves2）压力较高时采用通轴式结构中线蝶阀CompletedSolutionforEngineeringValves结构特征：此类蝶阀通常被称为高性能蝶阀。阀板回转中心与阀板密封面偏离形成第一个偏心，并与阀体中心线偏离形成第二个偏心。双偏心蝶阀阀杆阀体阀座填料下法兰蝶板CompletedSolutionforEngineeringValves密封原理：当阀板开启90度时，阀板密封面与阀座密封面的间隙y比单偏心的x大得多。由于尺寸b偏差的存在，使阀板的转动半径分为长半径和短半径；在长半径转动的轨迹的切线与阀座密封面成一个θ角,使阀板与阀座之间有一个渐出脱离和渐入挤压的作用，从而降低了阀板启闭时蝶阀密封副两密封面之间的机械磨损和擦伤。此类蝶阀比中线更快的脱离阀座密封面。双偏心蝶阀CompletedSolutionforEngineeringValves当关闭蝶阀时，通过阀板的转动，阀板的外圆密封面逐渐接近并挤压阀座，，使其产生弹性变形而形成弹性力作为密封比压保证蝶阀密封。此类蝶阀的阀座主要有以下几种：橡胶阀座，PTFE阀座，不锈钢制开口金属O型圈密封阀座，不锈钢制金属U型圈密封阀座，PTFE、弹簧钢丝复合阀座。双偏心蝶阀开启、关闭原理图双偏心蝶阀CompletedSolutionforEngineeringValves双偏心蝶阀双偏心测装式低温蝶阀。CompletedSolutionforEngineeringValves双偏心蝶阀结构总图双偏心蝶阀CompletedSolutionforEngineeringValves双偏心橡胶软密封结构。双偏心蝶阀CompletedSolutionforEngineeringValves双偏心PTFE软密封结构。双偏心蝶阀CompletedSolutionforEngineeringValves双偏心金属硬密封结构。双偏心蝶阀CompletedSolutionforEngineeringValves双偏心PTFE防火软密封结构。双偏心蝶阀CompletedSolutionforEngineeringValves三偏心蝶阀CompletedSolutionforEngineeringValves三偏心蝶阀CompletedSolutionforEngineeringValves三个偏心阀板回转中心与阀板密封面形成一个尺寸偏差a，与阀体中心线形成一个尺寸偏差b，另外阀体中心与阀体密封面中心形成一个角度偏差值β.三偏心蝶阀CompletedSolutionforEngineeringValves蝶板多层次密封面“金属+石墨”、“金属+PTFE”两种。阀体密封面“堆焊”或“本体”两种形式。三偏心蝶阀结构特征CompletedSolutionforEngineeringValves密封原理三偏心密封蝶阀处于完全开启状态时其阀板密封面会完全脱离阀座密封面，并且在阀板密封面与阀座密封面之间形成一个与双偏心密封蝶阀相同的间隙y。由于β偏置角的形成使长、短半径转动的阀板大、小半圆上，阀板密封面转动轨迹的切线与阀座密封面形成θ1角和θ2角，使阀板启闭时密封面相对于阀座密封面渐出脱离和渐入压紧，从而彻底消除了阀板启闭时密封副两密封面之间的机械磨损各擦伤。该类蝶阀在0...
