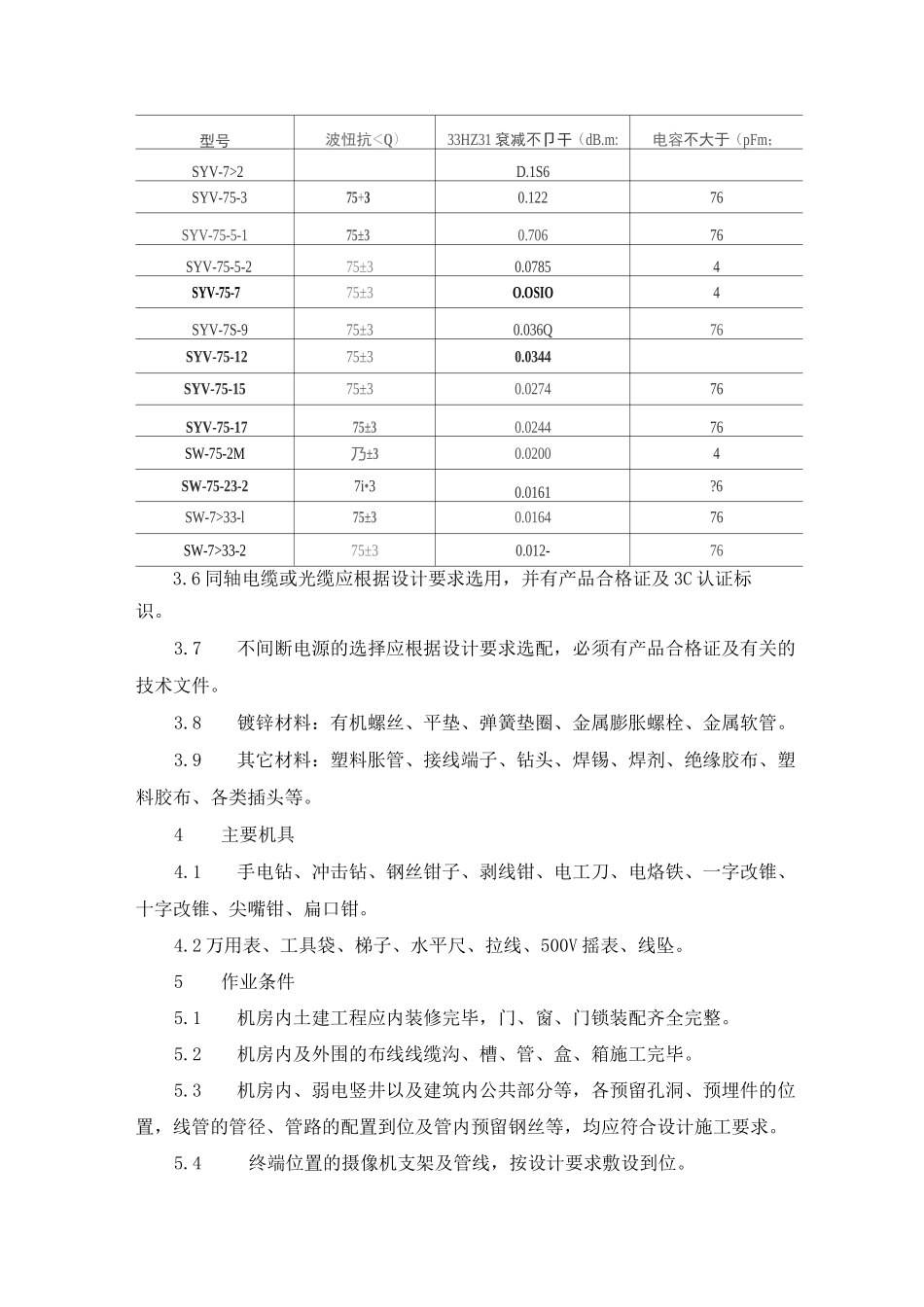

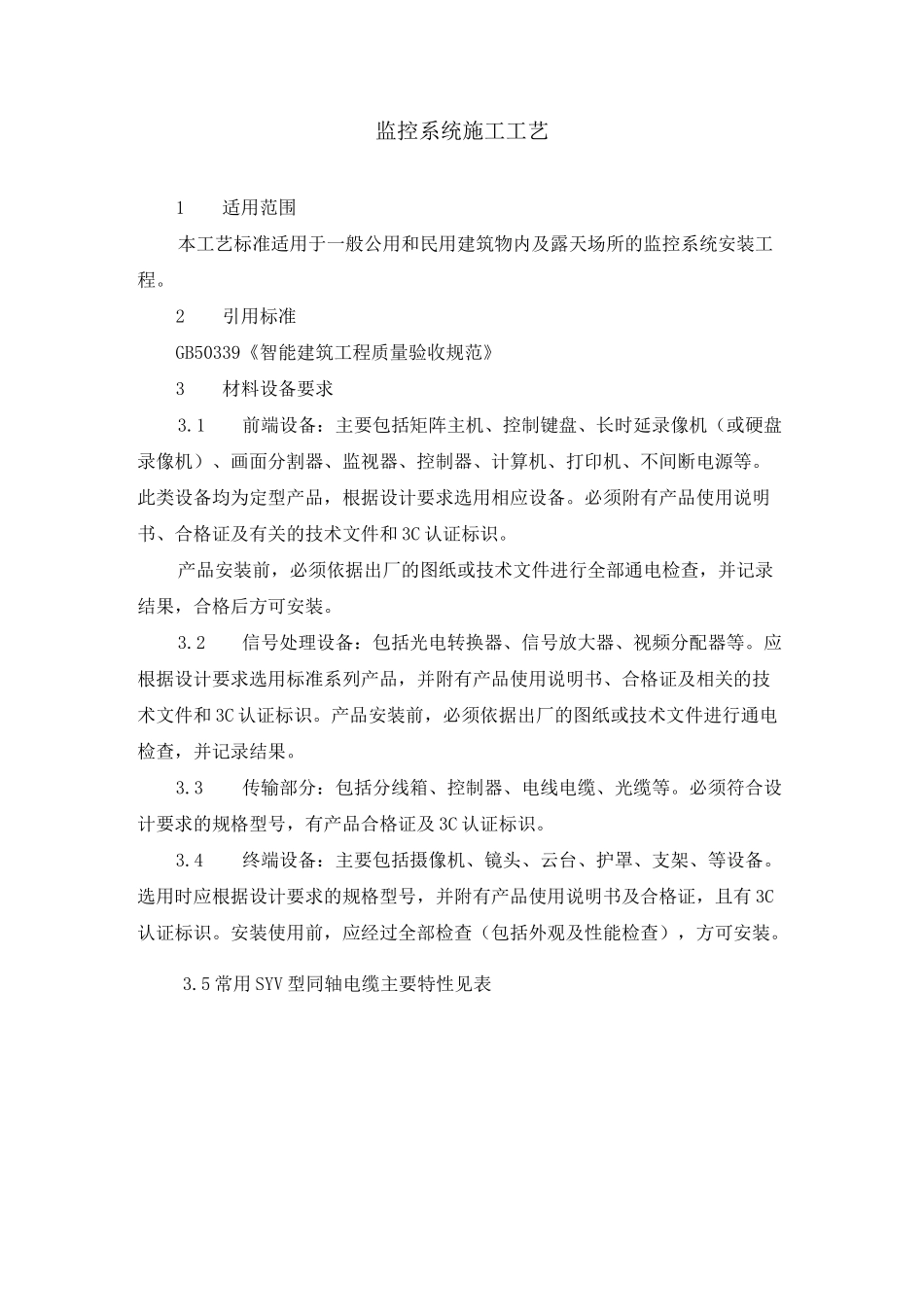

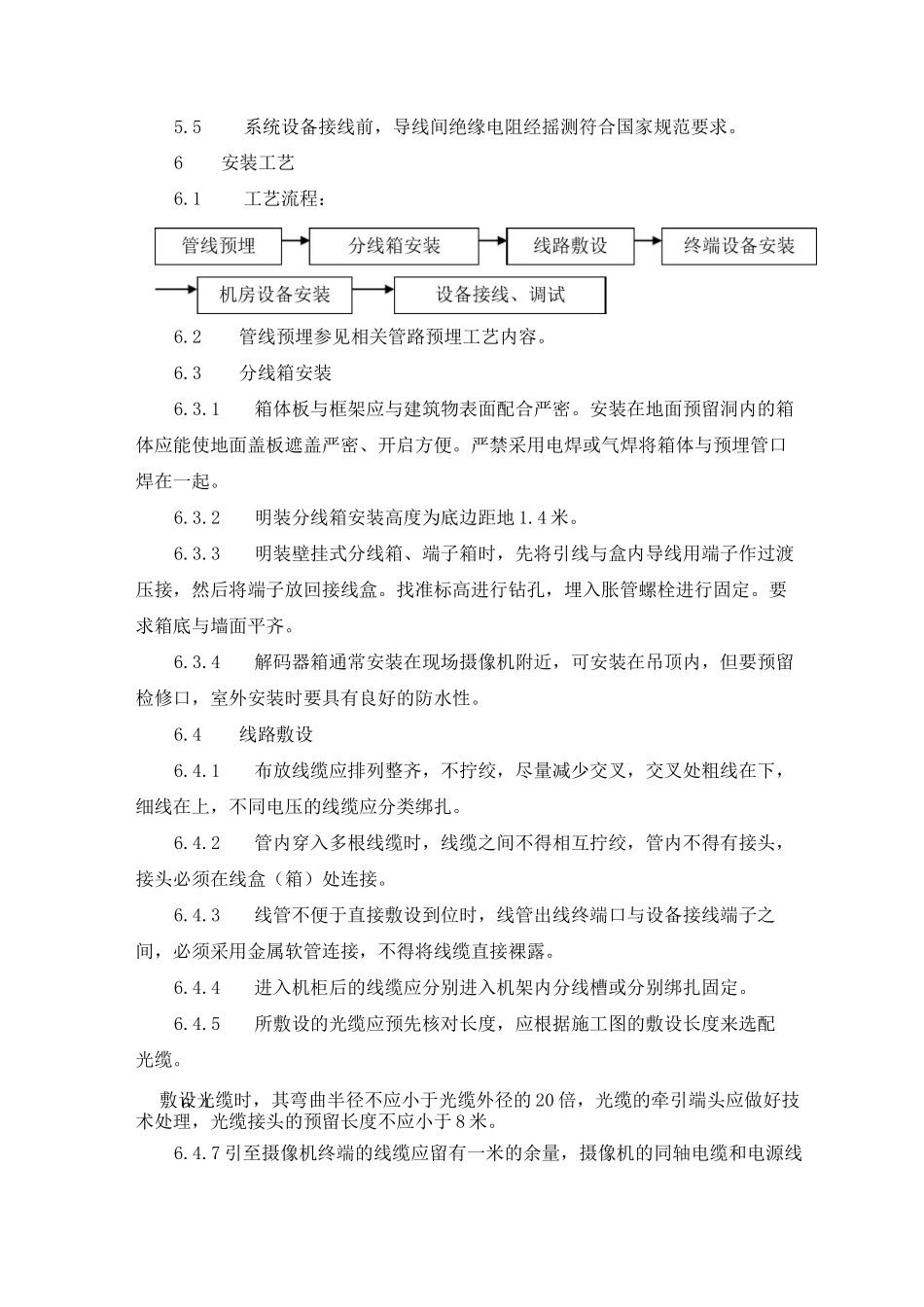

3.5常用SYV型同轴电缆主要特性见表监控系统施工工艺1适用范围本工艺标准适用于一般公用和民用建筑物内及露天场所的监控系统安装工程。2引用标准GB50339《智能建筑工程质量验收规范》3材料设备要求3.1前端设备：主要包括矩阵主机、控制键盘、长时延录像机（或硬盘录像机）、画面分割器、监视器、控制器、计算机、打印机、不间断电源等。此类设备均为定型产品，根据设计要求选用相应设备。必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。产品安装前，必须依据出厂的图纸或技术文件进行全部通电检查，并记录结果，合格后方可安装。3.2信号处理设备：包括光电转换器、信号放大器、视频分配器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。3.3传输部分：包括分线箱、控制器、电线电缆、光缆等。必须符合设计要求的规格型号，有产品合格证及3C认证标识。3.4终端设备：主要包括摄像机、镜头、云台、护罩、支架、等设备。选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有3C认证标识。安装使用前，应经过全部检查（包括外观及性能检查），方可安装。型号波忸抗＜Q）33HZ31袞减不卩干（dB.m:电容不大于（pFm；SYV-7>2D.1S6SYV-75-375+30.12276SYV-75-5-175±30.70676SYV-75-5-275±30.07854SYV-75-775±3O.OSIO4SYV-7S-975±30.036Q76SYV-75-1275±30.0344SYV-75-1575±30.027476SYV-75-1775±30.024476SW-75-2M乃±30.02004SW-75-23-27i•30.0161?6SW-7>33-l75±30.016476SW-7>33-275±30.012-763.6同轴电缆或光缆应根据设计要求选用，并有产品合格证及3C认证标识。3.7不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。3.8镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管。3.9其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。4主要机具4.1手电钻、冲击钻、钢丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、扁口钳。4.2万用表、工具袋、梯子、水平尺、拉线、500V摇表、线坠。5作业条件5.1机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。5.2机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。5.3机房内、弱电竖井以及建筑内公共部分等，各预留孔洞、预埋件的位置，线管的管径、管路的配置到位及管内预留钢丝等，均应符合设计施工要求。5.4终端位置的摄像机支架及管线，按设计要求敷设到位。6.4.5.5系统设备接线前，导线间绝缘电阻经摇测符合国家规范要求。6安装工艺6.1工艺流程：6.2管线预埋参见相关管路预埋工艺内容。6.3分线箱安装6.3.1箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。6.3.2明装分线箱安装高度为底边距地1.4米。6.3.3明装壁挂式分线箱、端子箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底与墙面平齐。6.3.4解码器箱通常安装在现场摄像机附近，可安装在吊顶内，但要预留检修口，室外安装时要具有良好的防水性。6.4线路敷设6.4.1布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。6.4.2管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。6.4.3线管不便于直接敷设到位时，线管出线终端口与设备接线端子之间，必须采用金属软管连接，不得将线缆直接裸露。6.4.4进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。6.4.5所敷设的光缆应预先核对长度，应根据施工图的敷设长度来选配光缆。敷设光缆时，其弯曲半径不应小于光缆外径的20倍，光缆的牵引端头应做好技术处理，光缆接头的预留长度不应小于8米。6.4.7引至摄像机终端的线缆应留有一米的余量，摄像机的同轴电缆和电源线及控制线均应固定，不应用与终端摄像机的插头承受电缆自重。6.4.8所敷设...
