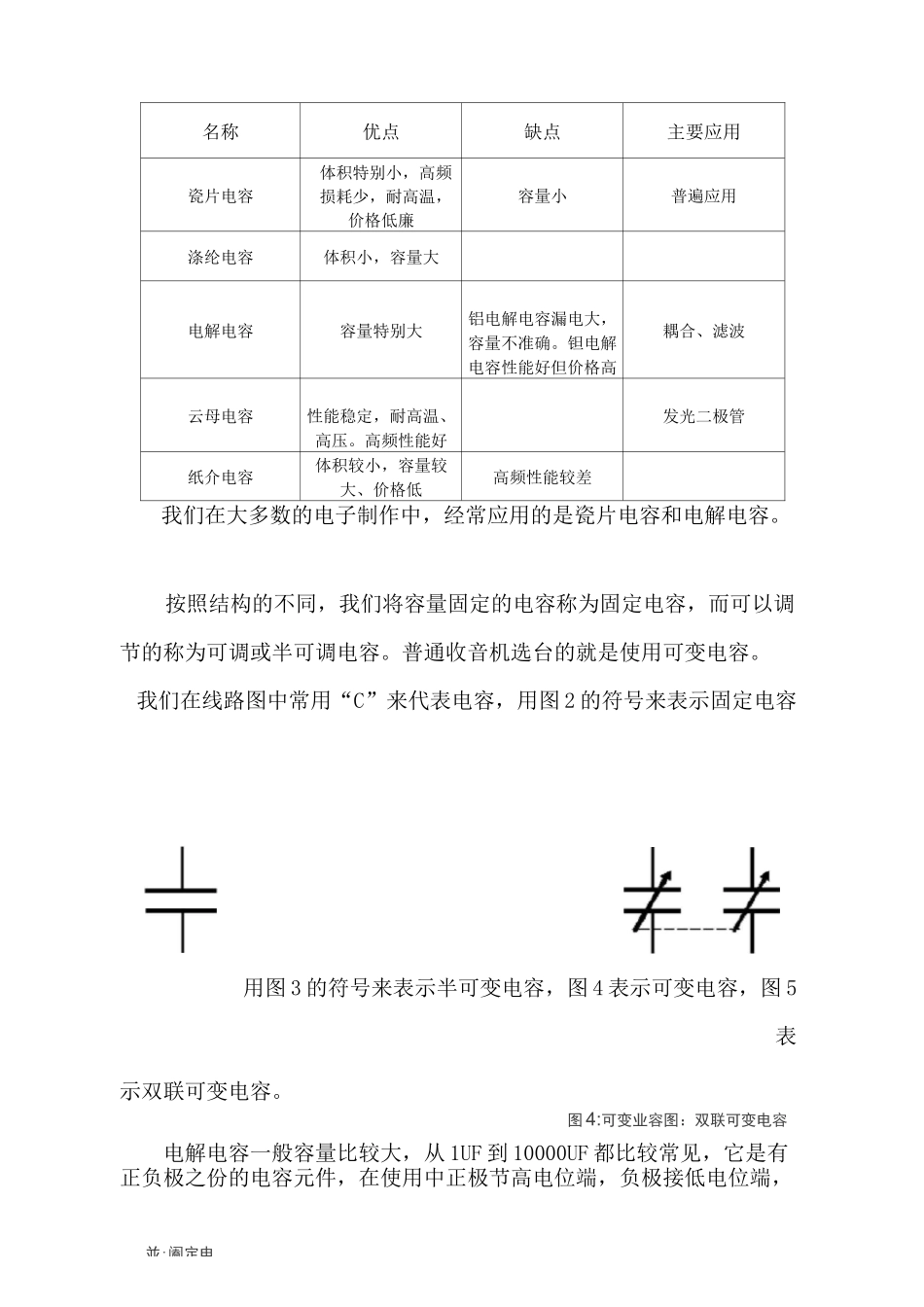

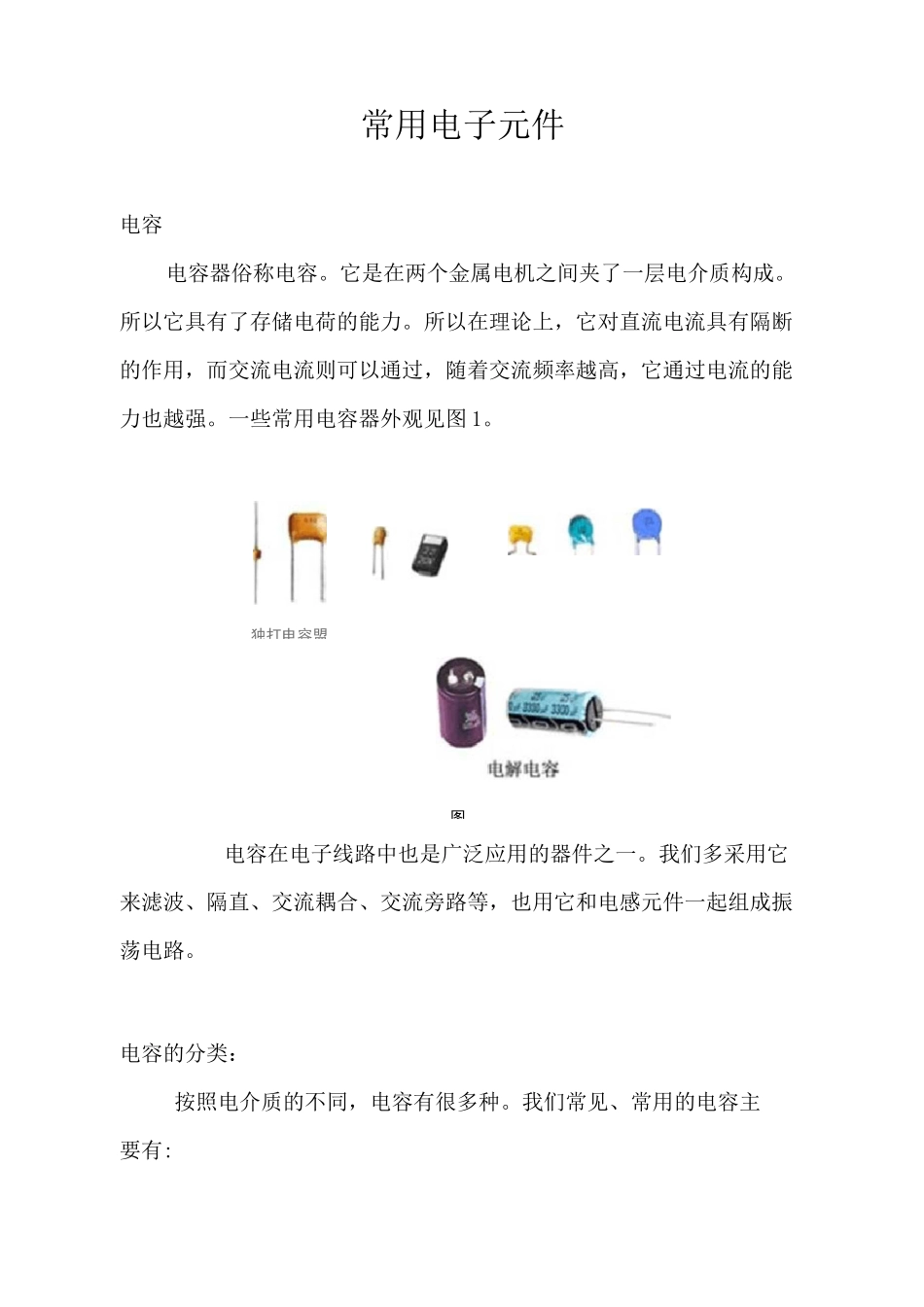

常用电子元件电容电容器俗称电容。它是在两个金属电机之间夹了一层电介质构成。所以它具有了存储电荷的能力。所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。一些常用电容器外观见图1。电容在电子线路中也是广泛应用的器件之一。我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。电容的分类：按照电介质的不同，电容有很多种。我们常见、常用的电容主要有:独打电容盟图名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。高频性能好发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。普通收音机选台的就是使用可变电容。我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。图4:可变业容图：双联可变电容电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，並:阖定电不能够反接。电解电容又分为铝电解、钽电解、铌电解，市面常正负见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。电解电容我们常用图6的符号表示。图6：电解电容的标示符号电容的主要性能数：1、电容标称容量。描述电容容量大小的参数，单位为“法(F)”。在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”(uF)和“皮法”(pf)。其单位换算公式：1F=1,000,000uF(106uF)=1,000,000,000,000pF(1012pF)2、耐压。也叫额定工作电压。是指电容规定的温度范围内，它能够长期可靠工作承受的加在它两极的最高电压。又区分为直流工作电压和交流工作电压。这个指标当然是越高越好，在其他性能一样的情况下，高耐压的可以直接替代低耐压的，反之则不能。3、漏电电阻。电容中的电介质不是绝对绝缘的，当通上直流电的时候，或多或少地会有电流的通过，我们称之为漏电。当漏电情况教大时，电容发热甚至会导致电容损坏。电容的规格标注方法：我们在实际应用过程中，常常需要对电容的容量和其它参数进行选择。电容的容量标注方法同电阻一样，也是采用直标法（数字直接表示）和色标法两种。但直标法需要注意的是有一些这样的差异:1）我们在瓷片电容上经常看到如图7这样103,224等这样的标注。这种并不表示该电容容量为103PF或224PF。它的容量应为:前两位读数后加上第3位数字表示的“0”数。例如：103=10*1000=10000pF224=22*10,000=220,000pF=0.2）在电解电容上有正负极的区分，一般都有如图8所示的标示。还有一种普遍的识别方法：对未剪腿的电解电容，腿长的一边为正极。电解电容一般采用直标法，它的容量不需要换算。注意的是在容量下方一般还标注了耐压值和工作温度。见图9。耐压f额定工作电压125v\标称容量图9电容的测量：一般的万用表并没有专门测量电容容量的档位。多数情况下我们用以下方式测量电容的某些特性：1）测量其漏电电阻。漏电电阻小也就是漏电大的电容是不宜用于线路中，因为它不仅对线路的性能不利，而且由于发热等原因，甚至会发生爆裂，有可能会影响到线路中其它元件的寿命。所以，我们可以用万用表的高阻档测量（1KQ或10KQ）进行测量，测量方法与测量电阻方式一样：1、将万用表放置在目光正前方。2、选择最高的测量档位，并调零。3、将表笔分别搭在电容两端的金属管脚上,若是测量电解电容,则应该红表笔接电容的正极，黑表笔接接在负极。测量过程中注意不要有身体裸露部分同时接到电容的两极上。4、观测表针运动情况，对大容量电容，表针将大幅度向零刻度方向摆动后再往反方向运动，待表针稳定后再读取漏电电阻数据。对于瓷片电容，它的漏电电阻应接近无穷大。而...
