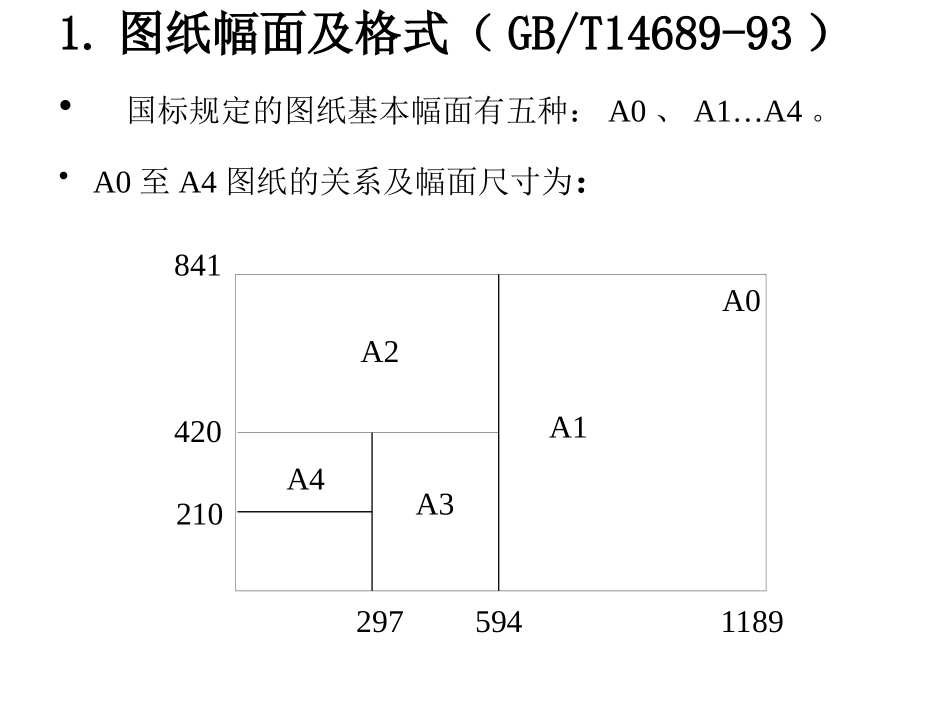

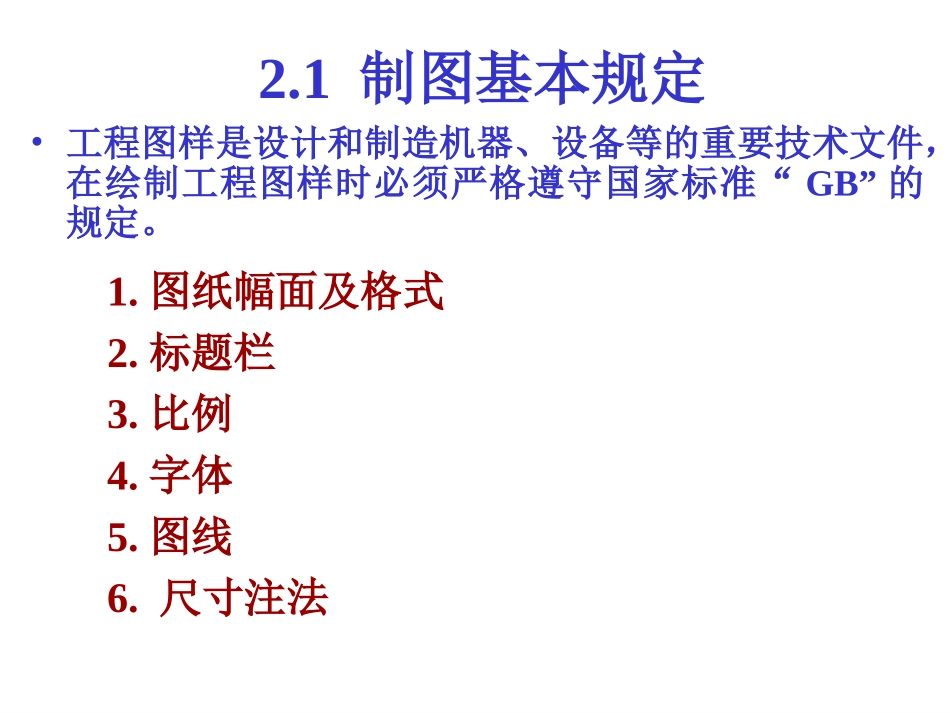

2图示与标准1.图纸幅面及格式2.标题栏3.比例4.字体5.图线6.尺寸注法2.1制图基本规定•工程图样是设计和制造机器、设备等的重要技术文件，在绘制工程图样时必须严格遵守国家标准“GB”的规定。1.图纸幅面及格式（GB/T14689-93）•国标规定的图纸基本幅面有五种：A0、A1…A4。•A0至A4图纸的关系及幅面尺寸为：A1A0A2A3A41189594297841420210不留装订边的图框格式图框线周边标题栏•图框格式在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。3.比例（GB\T14690-93)绘制图样时采用的比例，为图中图形与其实物相应要素的线性尺寸之比。优先采用表中规定的比例系列：种类比例原值比例1:1放大比例5:1,5x10n:12:1,2x10n:11x10n:1缩小比例1:2,1:2x10n1:5,1:5x10n1:10,1:1x10n:1图样无论采用缩小或放大比例，所注尺寸应是机件的实际大小。绘图比例（n为整数）比例实际机件1：11：22：1长仿宋体字的书写要领是：横平竖直、注意起落、结构匀称、填满方格。常用字体的示例：长仿宋体示例：字母和数字示例：4.字体(GB/T14691-93)国标规定字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm。5.图线（GB4457.4-84)图线型式及应用绘制图样时应采用国标所规定的各种图线（见下表）。图线分为粗、细两种。粗线宽度b应按图形大小和复杂程度在0.5~2mm之间选择，细线宽度约为b/2。图线宽度的推荐系列为0.25，0.35，0.5，0.7，1，1.4，2毫米。6.尺寸标注图样中所标注的尺寸，为该图样的最后完工的实际尺寸。一般以毫米为单位。用细实线绘制。尺寸线终端箭头形式•箭头应指向尺寸界限并与其接触，箭头的形式为：~4bbb=粗实线的宽度正确不正确尺寸界限尺寸界限应沿径向引出，尺寸线应画成圆弧，圆心是角的顶点。尺寸数字一律水平方向书写，一般注写在尺寸线的中断处，也可写在尺寸线的上方或外侧，必要时引出标注。•角度尺寸2.2机件常用的表达方法（1）视图（2）剖视图（3）断面图（4）局部放大图（5）简化画法视图主要用于表达机件的外形,一般是画出机件的可见部分,必要时才画出其不可见部分。国家标准规定视图有五种。1基本视图2局部视图3斜视图（1）视图生产实际中的机件，由于其形状不对称，或有倾斜表面，或内部形状复杂，仅仅用前述的三视图来表达时，往往会出现虚线多、图线重叠、层次不清或投影失真，从而不能将物体的形状清晰地表达出来。为了把机件的结构形状表达得完整、清晰、正确，并使作图简捷、看图方便，“GB”（GB/T17451—1998、GB/T17452—1998、GB/T17453—1998）中规定了视图、剖视、断面、局部放大图、简化画法和其它规定画法等。目的:画图简单，看图容易。使复杂多样的工程形体表达更方便、清晰、简洁(a)基本视图的六面投影箱(b)基本视图的展开1基本视图除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。思考：基本视图之间有何投影规律？长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：长1.主、俯、仰、后-----长对正主、左、右、后-----高平齐俯、左、仰、右-----宽相等表示左侧表示右侧仅将需要表达的局部结构画出用A向、B向视图表达两个凸台结构形状视图简明、清晰，避免重复图形重复1视图2局部视图3斜视图•该支架具有倾斜结构，倾斜表面为正垂面，在俯视图的投影不反映实形，不便于画图、看图，也不便于标尺寸•变换投影面，设置与倾斜面平行的辅助投影面，将倾斜部分的结构投影到新投影面上•将机件向不平行于任何基本投影面的辅助投影面投影，所得的视图称为斜视图局部视图画法和标注③用带大写字母的箭头标出投影方向在视图上方标出名称当局部视图按投影关系配置，中间又没有其他图形隔开时，可省略标注①一般按投影关系配置必要时也可配置在其他位置②局部视图范围以波浪线表示当所表达的局部结构完整，且外轮廓线成封闭状时波浪线可省略AA1视图①只表达倾斜结构的局部形状②必须标注③一般按投影关系配置，必要时也可配置在其他位置波浪线④在不会引起误解时也允许将图形旋转并注旋转符号斜视图画法和标注1视图只表达倾斜结构的局...
