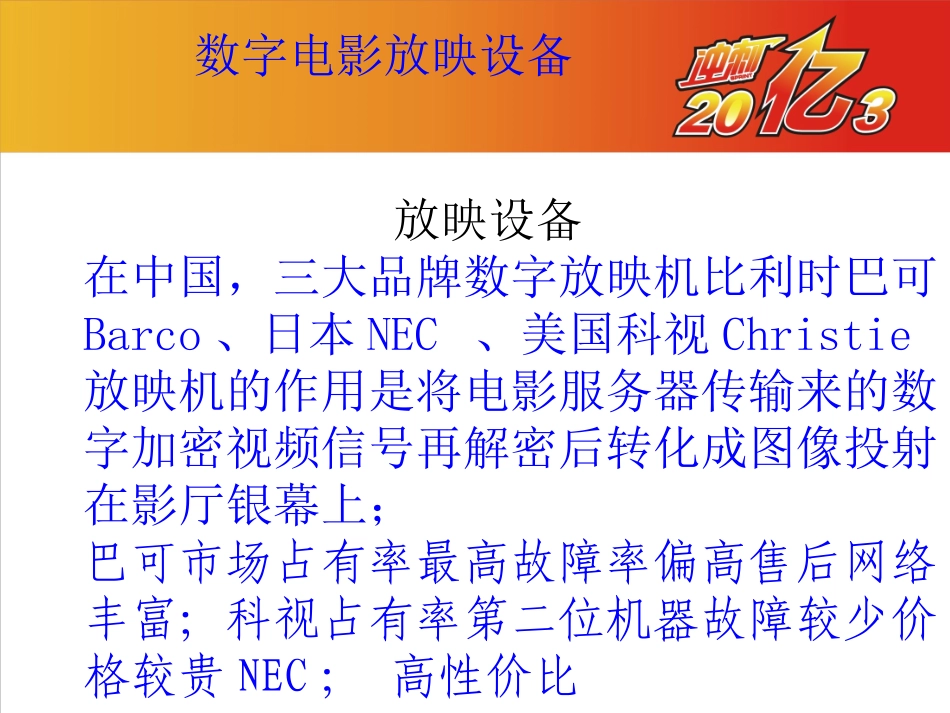

奥斯卡影城年终总结会PPT数字放映机知识赵一楠数字电影放映设备数字电影放映设备放映设备在中国，三大品牌数字放映机比利时巴可Barco、日本NEC、美国科视Christie放映机的作用是将电影服务器传输来的数字加密视频信号再解密后转化成图像投射在影厅银幕上；巴可市场占有率最高故障率偏高售后网络丰富；科视占有率第二位机器故障较少价格较贵NEC；高性价比数字电影放映设备目前国内各品牌放映机的参数汇总数字电影放映设备采用TI公司的DMD芯片，DLP的成像方案氙灯发出的光，经过氙灯反光碗反光汇聚形成光束后进入放映机引擎部分，引擎内初始部分是一段导光柱将光束均匀后照在引擎内棱镜上，分出三原色（红绿蓝）分别照在3块DMD芯片上，（每块DMD芯片上有2048X1080个像素点）每块像素点（数字微镜）按照影片送来的视频图像数据信息进行一定幅度的摇摆（左右12度摇摆）最后三块DMD芯片把不同颜色信息的图像通过镜头打到银幕上进行合成。银幕上就出现绚丽的图像了。数字放映机的工作原理数字电影放映设备巴可2K数字放映机数字电影放映设备NEC2K数字放映机数字电影放映设备科视2K数字放映机数字电影放映设备数字电影放映设备数字电影放映设备IMB板传统的是AB线输入方式不安全，带宽无法适应将来的4K视频码流要求IMB是音视频模块将服务器的声卡显卡集成一块叫做IMB板卡经过物理封装插到放映机上，安全性更高带宽更宽支持4K不是所有的二代机都支持直接升级4K比如0.98吋的放映机如巴可20C、NC2000C等并不预留4K1.38吋的DMD芯片插槽数字电影放映设备亮度要求一般针对小厅的放映机亮度可达11000流明中厅18000-22000流明大厅32000流明特大厅一般采用双机每个品牌的2K放映机都有针对小厅中厅大厅的相应型号分辨率要求目前国内中高级影院采取的2K数字放映机其核心成像DMD像素2048X1080放映机成像的亮度也和采用的DMD芯片尺寸有关，如同功率的巴可20C和23B整机功率都是5.5KW。都是采取4000W氙灯由于一个是采用0.98吋一个是采用1.2吋DMD芯片，所以亮度一个是18000流明一个是22000流明。电影放映机的几个重要参数数字电影放映设备宽银幕2048X858遮幅1980X1080DMD芯片分辨率2048X1080注意的是宽银幕和遮幅并不是完全利用了DMD的全部像素两种影片的封装格式进口JPEG2000国内MPEG2（2KMPEG2和1.3K的MPEG2拷贝通用）影片密钥规定了数字影片的上片时间和下片时间密钥是按照每台服务器和序列号和数字证书制作的。一一对应。数字拷贝的几个重要参数数字电影放映设备封装格式的比喻每个影片其实是由视频文件音频文件路径文件索引文件等构成将这些文件打包用铁皮装起来的我们管它叫JPEG2000格式用木头皮封装的我们管它叫MPEG2格式箱子上面还上了把锁，密钥就是开启这把锁的钥匙数字电影放映设备3D设备属于2K放映机的外设只有添加了3D外设的放映机才能放映3D节目放映机本身要支持2倍（4：2模式）或3倍（6：2模式）的刷新频率刷新率越高3D画面越无闪烁感服务器要支持48帧/S输出的能力原始影片是3D影片含有左右眼信息（2D影片能否转制成3D?）3D知识数字电影放映设备服务器输分别送左右眼信息的视频给放映机（左眼24帧/S右眼24帧/S）放映机处理服务器送来的视频信息经过机内3倍刷新后把左右眼图像投射在银幕上放映机设置成3倍频时，在一秒内银幕上得到的左眼图像是24X3=72帧右眼也是72帧。（明确下看3D电影的时候始终只有一只眼睛在看，并且每只眼睛实际看到的画面是72帧/S）当然放映机如果设置成2倍频的时候每只眼睛每秒看到的24X2=48帧/S有闪烁感。3D眼镜的作用是把属于左眼信息的图像反馈给左眼属于右眼信息的图像反馈给右眼由于左右眼图像有所区别所以人脑形成立体感。以上原理适合目前所有3D成像不同3D体现在银幕最终得到的左右眼混合图像中的属性是不同的。我们知道可将光部分是380NM-780NM杜比3D是分色原理左眼图像是可见光部分的135波段右眼246波段（比喻）最后由杜比眼镜把属于自己的镜片透过的光透射进左右眼、由于各波段并不是无缝拼接所以杜比3D色彩缺色一般通过色彩管理软件进行增强、偏振原理和杜比类似通过放映机镜头前加装的偏振色轮把可见光分成不同偏振属性的左右眼图像，，再由眼镜把不同属性...
