地下室东侧外墙单侧支模专项施工方案xVIP免费

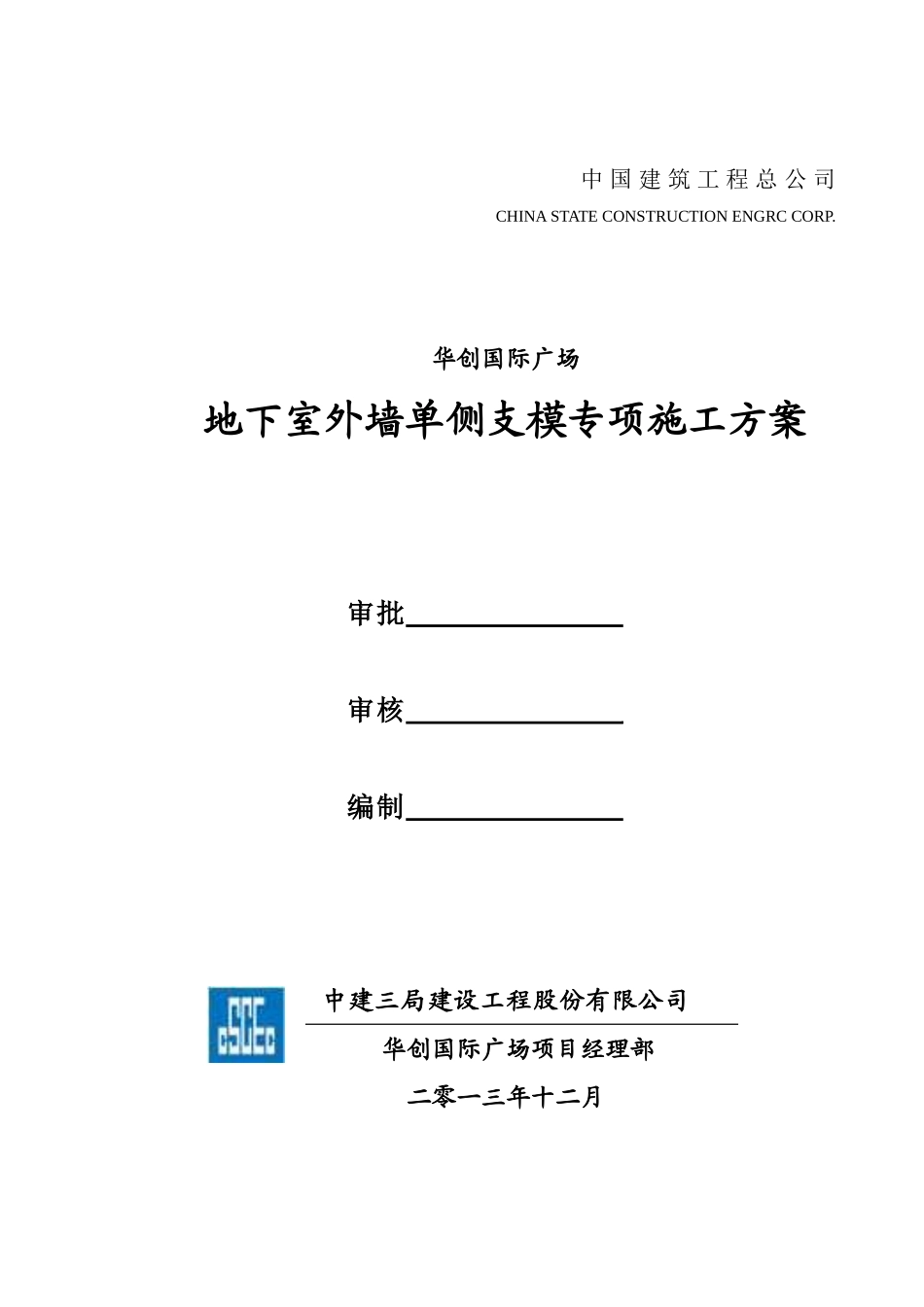

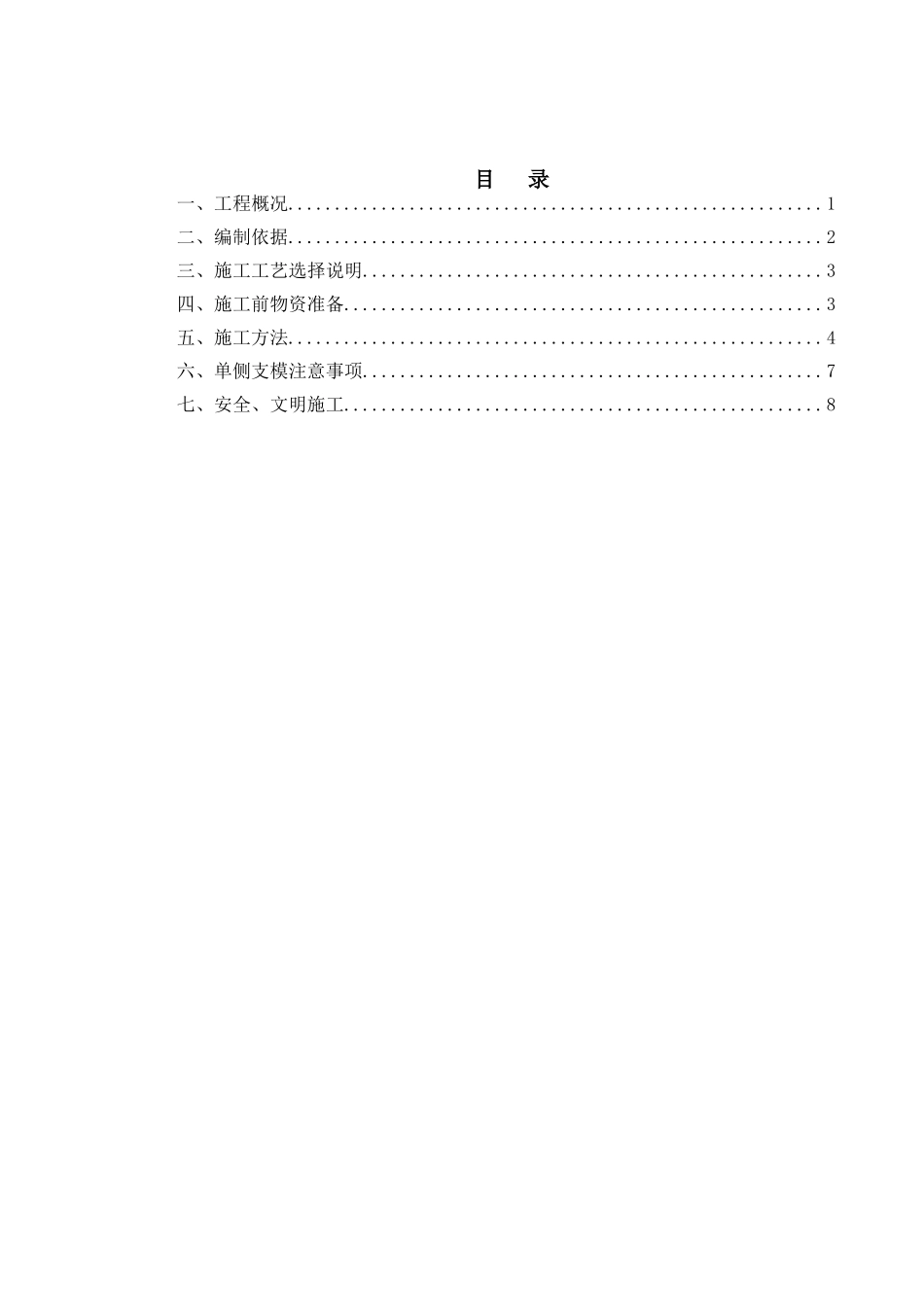

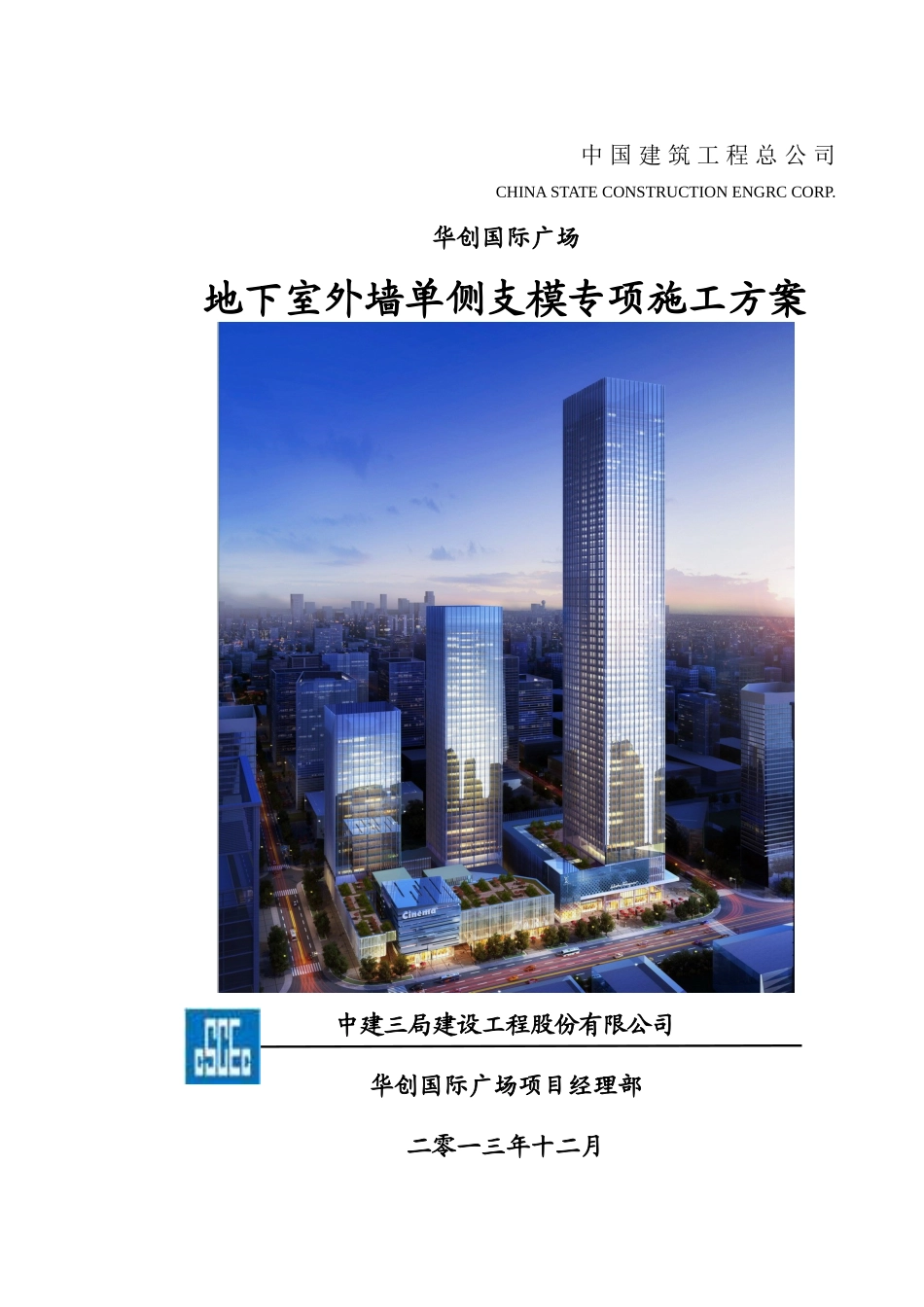

中国建筑工程总公司CHINASTATECONSTRUCTIONENGRCCORP.华创国际广场地下室外墙单侧支模专项施工方案中建三局建设工程股份有限公司华创国际广场项目经理部二零一三年十二月中国建筑工程总公司CHINASTATECONSTRUCTIONENGRCCORP.华创国际广场地下室外墙单侧支模专项施工方案审批审核编制中建三局建设工程股份有限公司华创国际广场项目经理部二零一三年十二月目录一、工程概况.........................................................1二、编制依据.........................................................2三、施工工艺选择说明.................................................3四、施工前物资准备...................................................3五、施工方法.........................................................4六、单侧支模注意事项.................................................7七、安全、文明施工...................................................8一、工程概况本工程地下室四层，工程总占地约58亩，总建筑面积303544㎡，规划超高层两栋、高层一栋，高度分别为288米、140米、108米，另有商业裙楼四座地下室底板面标高-19.0m，顶板面标高-1.00m。根据现场实际测量情况，基坑东侧负四层至负一层（标高-19.00m~-6.60m）F轴~W轴外墙距离支护桩工字钢间距100mm～300mm，该区域外墙长度约150m（如图现场支护桩工字钢与外墙实测距离分布）；建筑设计概况建筑面积总面积303410㎡建筑高度标高±0.000m相当绝对高程+40.2m地下室90235.1㎡地下室相对深度-19.0m地上部分213174.9㎡地下室层高4/3.9/4.6/5.5m占地面积28100㎡地下室外墙总长度597.5m地下室外墙厚度450mm、600mm1现场支护桩工字钢与外墙实测距离分布图2二、编制依据1、长沙华创国际广场工程设计图纸及图纸会审记录；2、《长沙华创国际广场工程地质勘查报告》；3、《建筑地基基础工程施工质量验收规范（GB50202-2002）》；4、《施工手册（第五版）》；5、现场实际情况及其他相关要求。三、施工工艺选择说明根据现场实测情况：1、基坑东侧负四层至负一层（标高-19.00m~-6.60m）外墙F轴~W轴距离支护桩间距100mm～300mm，该区域外墙长度约150m（如图现场支护桩工字钢与外墙实测距离分布）；2、若使用常规双面支模方法，现有的施工空间无法满足双面支模施工人员操作要求，外墙外侧模板无法完成支设；经过与业主及设计单位确认，现场需采用外墙单侧支模的方法。四、施工前准备1、劳动力准备劳动力需用计划表序号工种人数备注1木工50模板支设2普工15材料转运3架子工30架体搭设4钢筋工30钢筋绑扎5电焊工15支撑焊接2、主要机械设备准备主要设备需用计划表序号机械名称型号需用计划备注1全站仪/1台轴线、高程测量32水准仪/2台轴线、高程测量3对讲机/4部交通指挥、砼浇注配合4电焊机/4台支撑焊接3、主要材料准备主要材料需用计划表序号名称规格单位数量备注1槽钢[10M9000支撑2钢筋/t60支撑3钢管/t300支撑4扣件/套10万固定5混凝土C40P10M³3000原槽浇灌备注：表格内物质材料量作为备料参考，具体结算量以现场实际使用量为准。五、施工措施为保证基坑东侧F轴~W轴外墙负四层至负一层（标高-19.00m~-6.60m）施工要求，现采取以下施工措施：1、底板预埋C32长度1000mm短钢筋，增加单侧支模斜向支撑；2、基坑支护工字钢上焊接[10槽钢，并增设C20长度1000mm短钢筋焊接于槽钢上，作为外墙模板对拉螺杆；3、外墙外侧增设C10@150钢筋网片，防止外墙开裂；4、混凝土等级提高为C40P10，增加外墙结构自防水能力；5、预埋C20@400钢筋长度1000mm增加丝头，供模板竖向加固卡环固定使用；6、外墙后浇带位置增设两道[10槽钢，加固外墙后浇带；具体施工方法如下:1、测量放线，定位外墙位置，根据外墙位置确定[10槽钢焊接点，并保证[10槽钢竖向垂直，对于支护工字钢凹凸不平的位置采取焊接短钢筋的措施，将[10槽钢翼缘满焊固定于支护工字钢上，[10槽钢水平方向400mm设置一道；2、加工长度1000mmC20短钢筋，将加工好的短钢筋与已固定的槽钢腹板满焊，沿外墙竖向400mm设置一道焊接短钢筋；3、板浇筑前，离外墙2000mm、3000mm、4000m...
