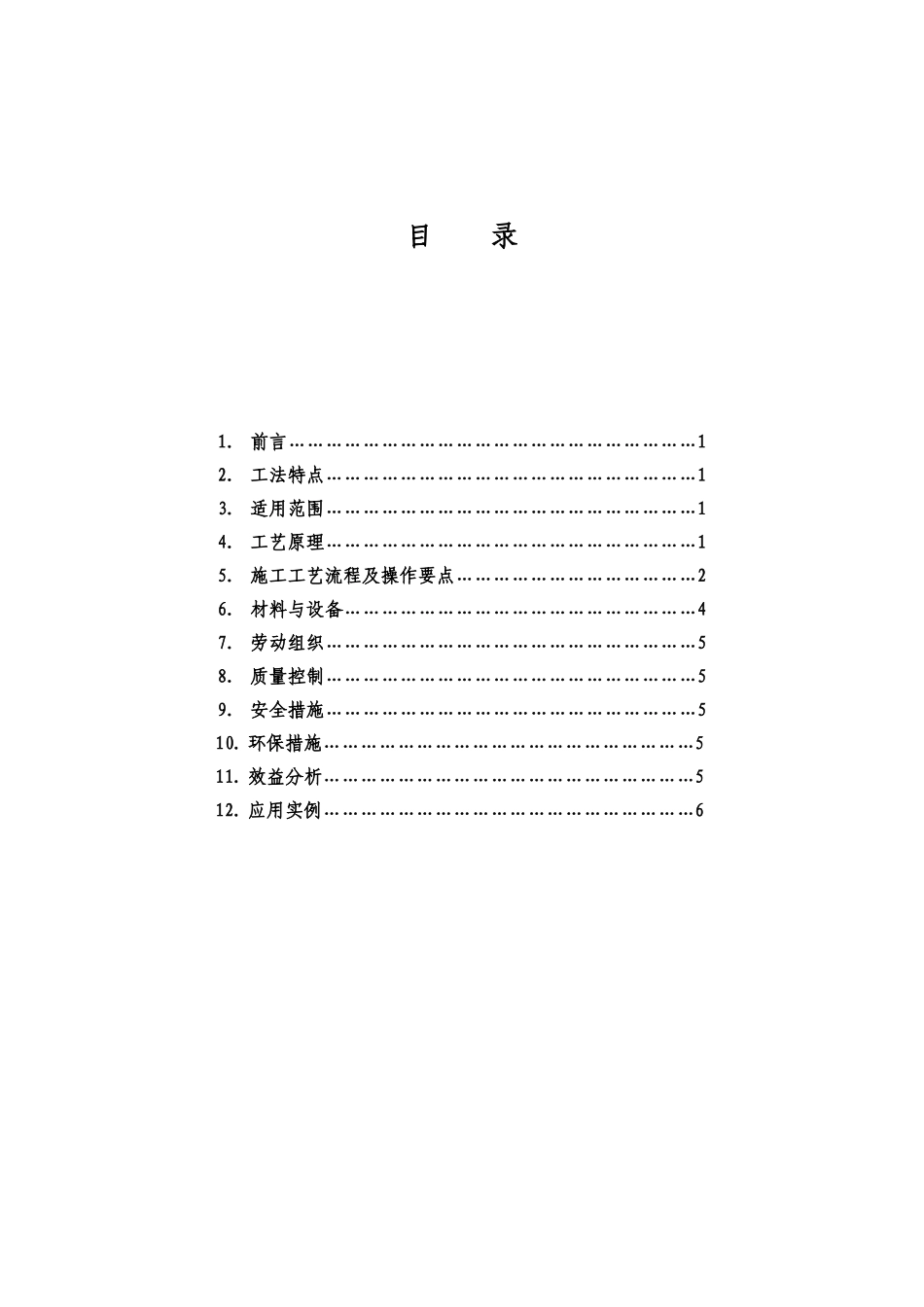

目录1．前言…………………………………………………………12．工法特点……………………………………………………13．适用范围……………………………………………………14．工艺原理……………………………………………………15．施工工艺流程及操作要点…………………………………26．材料与设备…………………………………………………47．劳动组织……………………………………………………58．质量控制……………………………………………………59．安全措施……………………………………………………510.环保措施……………………………………………………511.效益分析……………………………………………………512.应用实例……………………………………………………6混凝土钢骨柱结构施工工法武汉建工第一建筑有限公司主要完成人：刘松曾宪中张贵宝李施颖1．前言国内建筑业不断向前发展，技术需求逐渐与国际接轨，钢结构建筑在国内建筑中越来越多的被采用，钢结构与钢筋混凝土结构无法较好的结合，混凝土钢骨柱结构作为以上二者结构体系结合的优质媒介，在各种钢结构建筑的应用中将越来越广泛。2011年武汉光谷生态艺术展示中心项目，地下室所有钢骨柱均采用本工法进行施工，在地下室结构与地上结构整个体系中，表现出了良好的整体性，在施工过程中避免了流水技术时间间歇，极大的缩短了工期并节省大量人力物力，取得了良好的经济效益。2．工法特点该钢骨柱为箱型钢柱内浇筑混凝土以及外部包裹钢筋混凝土结构，钢骨柱与上部结构箱型柱连接，地下室结构柱采用该种钢骨柱，钢骨柱与钢筋混凝土结合，柱刚度增加，柱的抗外界腐蚀性能增加，具有钢结构和混凝土结构这两种结构的长处，相互取长补短；在传统的地下结构为钢筋混凝土结构而上部为钢结构的体系中，钢结构和混凝土结构的结合点不易处理，而采用混凝土钢骨柱结构则完全避免了传统结构中的结合难点，并且克服了下部为混凝土上部为钢结构的结构体系整体性不好的系统硬伤，还具有更高的强度，抗震性能更优等特点，工法以混凝土钢骨柱安装、柱外钢筋绑扎、柱内混凝土浇筑、柱外模板支设、柱外混凝土浇筑为施工工艺要点，以提高整个混凝土钢骨柱钢结构体系质量为目的。3.适用范围适用于多层、高层及超高层的钢结构建筑，含有地下室或钢结构地下基础。4．工艺原理4.1根据《钢结构工程施工质量验收规范》（GB50205-2001）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《建筑工程施工质量验收统一标准》（GB50300-2001）等标准规范混凝土钢骨柱施工真个过程，依据设计图纸以及技术部编制的钢结构安装方案，经过现场技术小组的实际操作过程，总结编制该工法。4.2用全站仪、经纬仪放线，测定柱轴线的位置，形成内控平面控制网。4.3预埋螺栓安装，调整定位后安装首层钢柱，在柱脚留置50高空间采用楔形钢垫块调整校正至安装要求，并以C60高强度灌浆料压力填充，见图1。4.4钢骨柱内混凝土浇筑，采用高抛法浇筑箱柱内混凝土，见图2。4.5钢骨柱钢筋绑扎，柱头钢筋采用接驳器连接或直接焊于连接板之上，接驳器焊接于钢柱上，见图3。4.6钢骨柱外包模板支设时除外部加固外，对拉杆加固不穿过钢骨柱，而焊接于钢柱栓钉上。4.7钢骨柱外包混凝土浇筑，振动棒无法深入，故采用同标号自密实混凝土浇筑。5.施工工艺流程及操作要点5.1施工工艺流程15.2操作示意图图12测量控制柱轴网预埋地脚螺栓校核螺栓定位吊装首节钢柱调平确定标高及垂直度柱外钢筋绑扎柱外模板支设柱脚处压力灌浆箱柱内部混凝土浇筑箱柱外包混凝土浇筑图2图35.3操作要点5.3.1钢骨柱结构尺寸：钢骨柱为箱型柱，最大尺寸为1200×1200，柱面混凝土外包部位间隔150均匀布置栓钉，顶头呈墩形以加强混凝土与钢骨柱结合力。5.3.2预埋地脚螺栓：锚栓预埋时，保证其埋设质量的关键是固定支架的牢固度。为了防止3在浇灌砼时产生移动和变形，除了保证该框架应有一定的强度以外，还必须采取相应的措施先把支架底部与基桩固定，四边设刚性支撑，一端连接钢支架，另一端固定在基桩上，如找不到锚固点，可采用膨胀螺栓，固定一块预埋钢板作锚固点。在螺栓固定以前应对支架的位置及...
