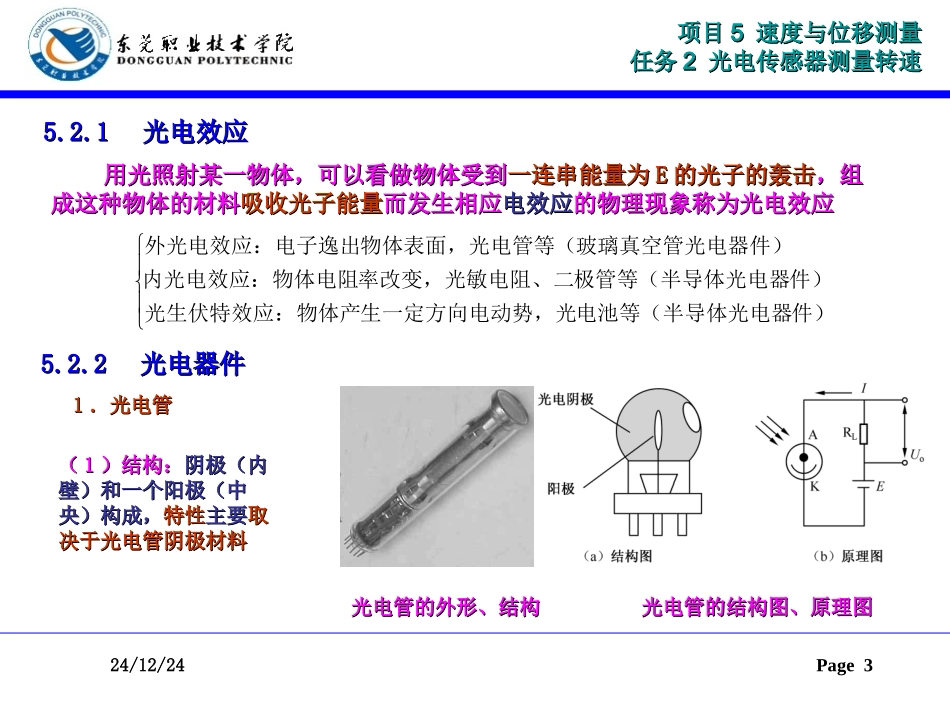

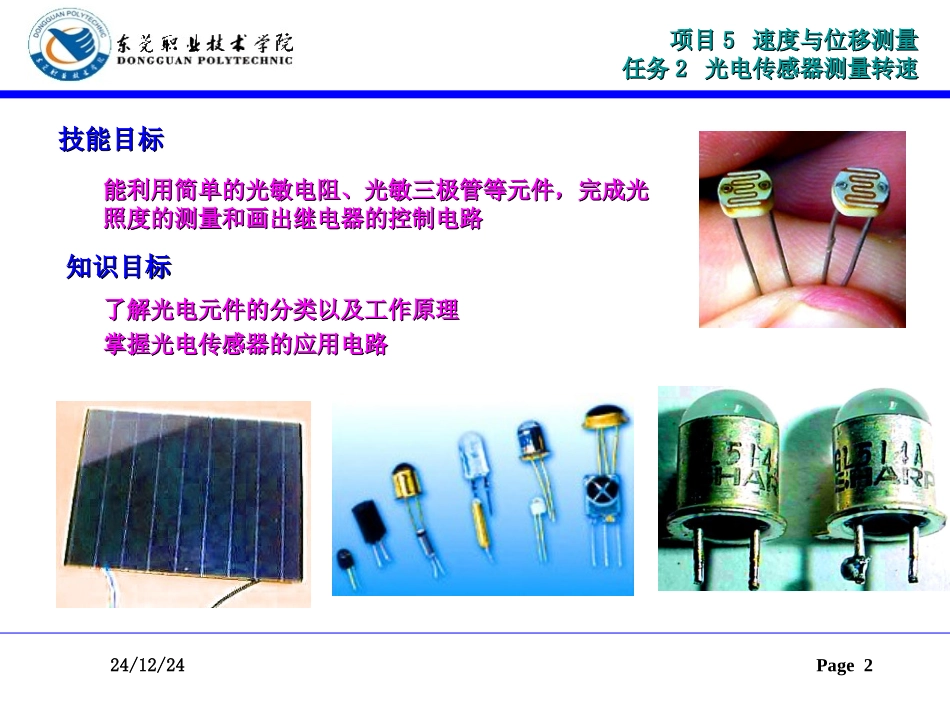

Page124/12/24传感器与检测技术传感器与检测技术电子工程系王海波电子工程系王海波Page224/12/24项目项目55速度与位移测量速度与位移测量任务任务22光电传感器测量转速光电传感器测量转速技能目标技能目标能利用简单的光敏电阻、光敏三极管等元件，完成光能利用简单的光敏电阻、光敏三极管等元件，完成光照度的测量和画出继电器的控制电路照度的测量和画出继电器的控制电路知识目标知识目标了解光电元件的分类以及工作原理了解光电元件的分类以及工作原理掌握光电传感器的应用电路掌握光电传感器的应用电路Page324/12/24用光照射某一物体，可以看做物体受到用光照射某一物体，可以看做物体受到一连串能量为一连串能量为EE的光子的轰击的光子的轰击，组，组成这种物体的材料成这种物体的材料吸收光子能量吸收光子能量而发生相应而发生相应电效应电效应的物理现象称为光电效应的物理现象称为光电效应项目项目55速度与位移测量速度与位移测量任务任务22光电传感器测量转速光电传感器测量转速5.2.15.2.1光电效应光电效应件）电池等（半导体光电器生一定方向电动势，光光生伏特效应：物体产件）极管等（半导体光电器率改变，光敏电阻、二内光电效应：物体电阻玻璃真空管光电器件）物体表面，光电管等（外光电效应：电子逸出5.2.25.2.2光电器件光电器件光电管的外形、结构光电管的外形、结构光电管的结构图、原理图光电管的结构图、原理图11．光电管．光电管（（11）结构：）结构：阴极（内阴极（内壁）和一个阳极（中壁）和一个阳极（中央）构成，央）构成，特性特性主要主要取取决于光电管阴极材料决于光电管阴极材料Page424/12/24项目项目55速度与位移测量速度与位移测量任务任务22光电传感器测量转速光电传感器测量转速5.2.25.2.2光电器件光电器件11．光电管．光电管（（11）原理：当光照射在）原理：当光照射在阴极阴极上时，阴极上时，阴极发射出光电子发射出光电子，，被被具有一定电位的中央具有一定电位的中央阳极所吸引阳极所吸引，在光电管内形成空间，在光电管内形成空间电电子流子流。在。在外电场作用外电场作用下形成下形成电流电流II，称为，称为光电流光电流。其大小与。其大小与光光电子数电子数成正比，光子数又与成正比，光子数又与光照度光照度成正比成正比（（22）特性：）特性：伏安特性、伏安特性、光照特性、光谱特性光照特性、光谱特性22．光敏电阻．光敏电阻（（11）原理：内光电效应，纯电阻器件，其光电性能和其所用材）原理：内光电效应，纯电阻器件，其光电性能和其所用材料与工艺有关料与工艺有关Page524/12/24光敏电阻演示光敏电阻演示当光敏电当光敏电阻受到光照时，光阻受到光照时，光生电子—空穴对增生电子—空穴对增加，阻值减小，电加，阻值减小，电流增大流增大暗电流（越小越好）Page624/12/24项目项目55速度与位移测量速度与位移测量任务任务22光电传感器测量转速光电传感器测量转速5.2.25.2.2光电器件光电器件22．光敏电阻．光敏电阻（（22）参数：）参数：暗电阻（＞暗电阻（＞1M1MΩΩ）、亮电阻（）、亮电阻（＜几千＜几千ΩΩ））、亮电流、暗电流、、亮电流、暗电流、光电流光电流（（33）特性：）特性：光照特性、光照特性、光电特性、时延特性光电特性、时延特性33．光敏晶体管．光敏晶体管（（11）光敏二极管）光敏二极管将光敏二极管的将光敏二极管的PNPN结设置在透明管壳顶部的正下方，可直接接结设置在透明管壳顶部的正下方，可直接接受光的照射，在电路中一般处于反向工作状态，无光照，反向电受光的照射，在电路中一般处于反向工作状态，无光照，反向电阻很大，暗电流很小；有光照，在阻很大，暗电流很小；有光照，在PNPN结附近产生光生电子结附近产生光生电子--空空穴对，在内电场的作用下形成光电流，照度越强，电流越大穴对，在内电场的作用下形成光电流，照度越强，电流越大①①结构及工作原理结构及工作原理②②检测方法检测方法Page724/12/24（（22）光敏三极管）光敏三极管项目项目55速度与位移测量速度与位移测量任务任务22光电传感器测量转速光电传感器测量转速5.2.25.2.2光电器件光电器件33．光敏晶体管．...
