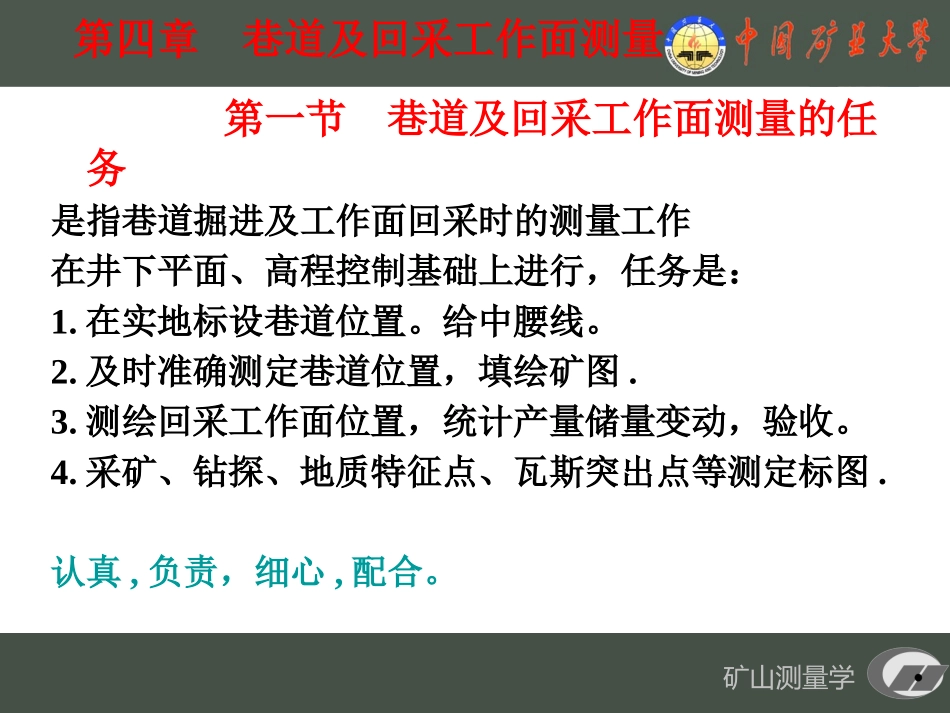

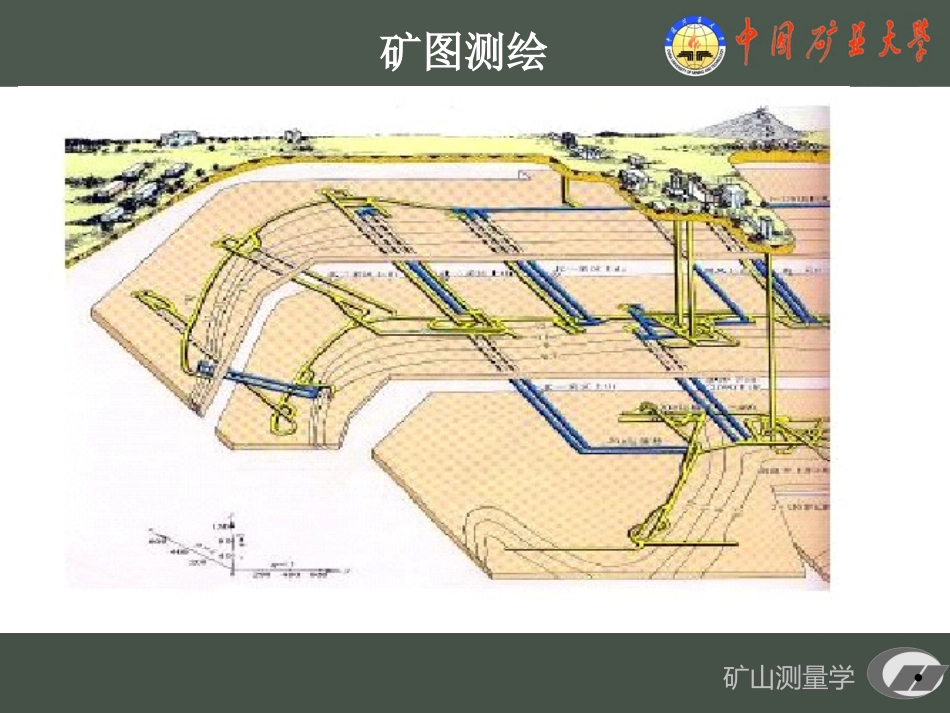

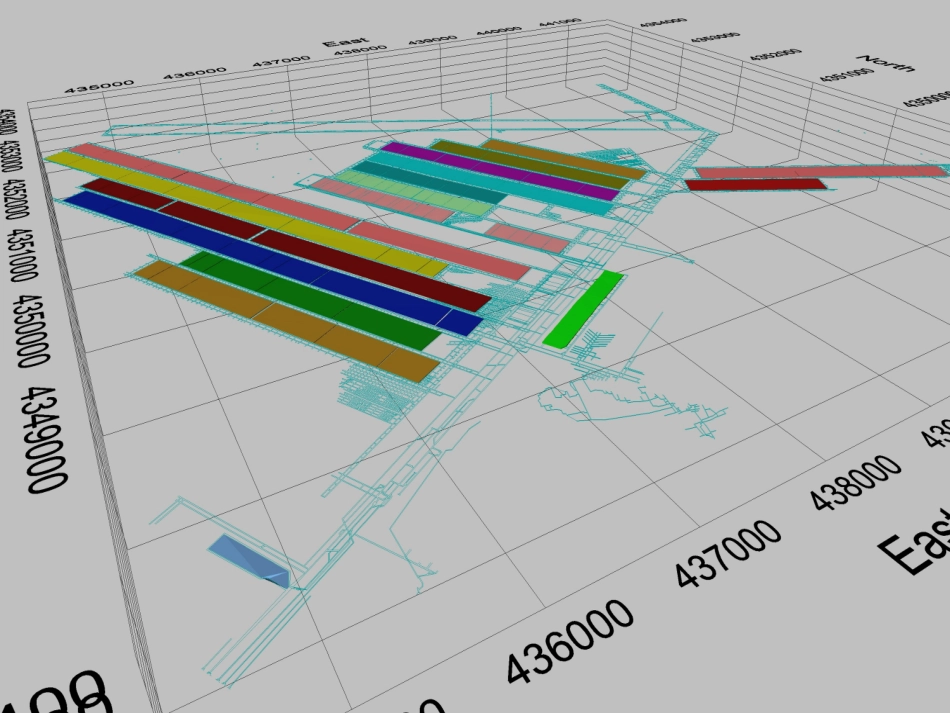

矿山测量学第四章巷道及回采工作面测量第一节巷道及回采工作面测量的任务是指巷道掘进及工作面回采时的测量工作在井下平面、高程控制基础上进行，任务是：1.在实地标设巷道位置。给中腰线。2.及时准确测定巷道位置，填绘矿图.3.测绘回采工作面位置，统计产量储量变动，验收。4.采矿、钻探、地质特征点、瓦斯突出点等测定标图.认真,负责，细心,配合。矿山测量学矿图测绘矿山测量学矿山测量学第二节巷道中线的标定工作中线：巷道水平投影的几何中心线作用：指示巷道水平面内的掘进方向给中线：将图纸上设计好的巷道标设到实地，指导掘进方向和位置，边掘边标，不断向前1.检查设计图纸。2.确定标定的必要数据，标定要素。3.实地标定巷道开切点位置和掘进方向。4.标定和延长巷道的中腰线。5.测绘已掘巷道，填图，检查纠己标设方向。矿山测量学矿山测量学矿山测量学第二节巷道中线的标定工作一、标定巷道开切点和掘进方向标定巷道开切点和开掘方向的工作，习惯上称为“开门子”。如下图所示，虚线表示新设计的巷道，AB为巷道的中线，4、5点为原有巷道内的导线点。标定前，应从图上量出(或算出)4点到A点的距离l1和5点到A点的距离l2，l1+l2要等于4—5导线边长，再量出(或算出)4—5边与AB间的夹角。习惯上称为指向角，l1、l2和即为所需的标定要素。矿山测量学BA45βL1L221矿山测量学井下实地标设前，应先检查原有导线点是否移位。巷道开切口和掘进方向的标定一般采用经纬仪法。标定时在4点安置经纬仪，照准5点沿此方向量取平距l1，在顶板上标出开切点A，并丈量l2作为检核。然后将经纬仪安置在A点，后视4点，拨指向角，此时望远镜视线的方向就是新开巷道中线AB的方向。矿山测量学沿此方向在原有巷道顶板上固定临时点2，倒转望远镜在其延长线上再固定临时点1。由1、A和2三点组成一组中线点，即可指示新巷道开切的方向。为明显起见，还可用白灰浆或白油漆在顶板上画出三点的连线。标定后应实测角，作为检核。矿山测量学二、标定直线巷道中线巷道开掘后，最初标设的临时中线点常被放炮所破坏或移位，当巷道开掘5~8m后，应当用经纬仪重新标定一组中线点。这时应先检查开切点A是否移位，若发现A点已移位，则应重新标定A点。矿山测量学经检查确认A点未移位或重新设置后，将经纬仪安置在A点上。用正倒镜标定角，并沿视线方向在新巷道内标出2′点和2″点，取它们的中点2作为中线点。为了避免差错，应重新用一个测回测角，作为检查。所测角值与标定角值之差应在1′以内，若超限则应重新标定2点。矿山测量学BA45β2′2″21矿山测量学矿山测量学检查符合要求后，沿A2方向再标设1点。A、1、2三点组成一组中线点。中线点应固定在顶板上挂下垂球线指示巷道掘进的方向。一组中线点不得少于3个，点间距离不小于2m为宜。可以从三点是否在一条直线上而发现中线点是否移位。当发现中线点移位时，应当用仪器重新标定。矿山测量学也可设置4个点为一组，当发现一个点移位，而其余三点仍在一条直线上时，该组中线仍可继续使用。切忌未作检查而使用两个中线点连线作为指示巷道掘进的方向。矿山测量学给定巷道的平面方向，除了标定巷道几何中线的办法之外，也常采用标定轨道中心线或标定巷道边线的方法。在大断面双轨巷道，特别是巷道断面不断变化的车场部分，采用标定某一条轨道的中心线是有利的，因为这样做就不必经常改变中心线的位置。有的矿井习惯采用标设靠近巷道一帮的边线，因为这种办法更易于发现巷道的掘偏现象，对掌握巷道规格质量有利。矿山测量学巷道边线(或轨道中心线)的具体标设。巷道边线平行于巷道中线，它距巷道两帮的距离是不相同的。图中A点为巷道中线点，现要标设出巷道边线的起始点B及一组边线点。矿山测量学矿山测量学标设前应先根据边线至巷道中线的距离a和A、B两点间的距离lAB计算出标定B点的指向角，计算公式为：(4-1)(4-2)ABlaarcsin矿山测量学标定时，先在A点安置经纬仪，根据角距离即可标定出B点。然后将仪器移至B点，后视A点标设()角，这时仪器视线方向就是边线(或轨道中心线)的方向。再在视线上连续标设1点和2点，则B、1、2即为一组边线点。边线到...
