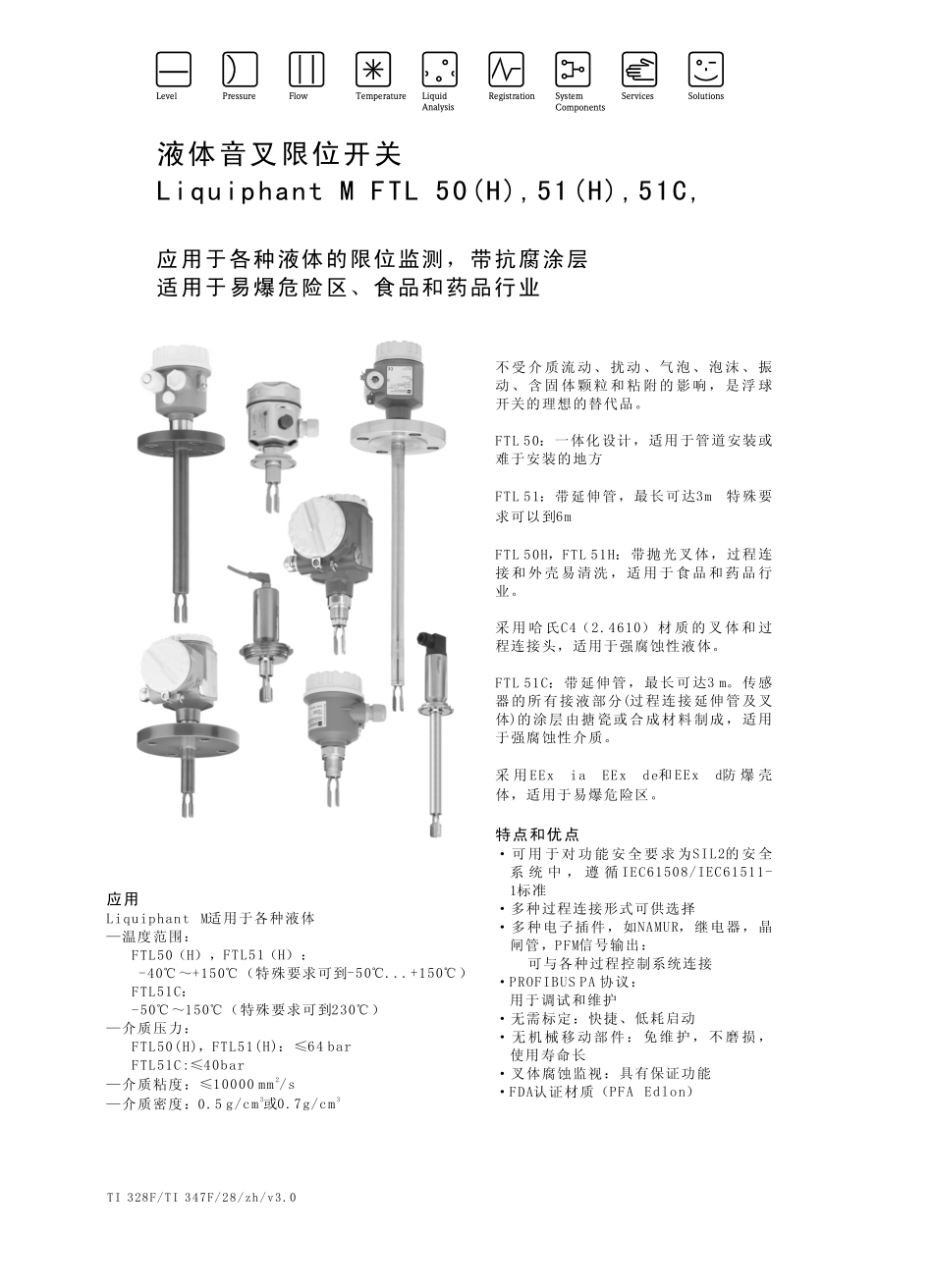

液体音叉限位开关LiquiphantMFTL50(H),51(H),51C,应用于各种液体的限位监测，带抗腐涂层适用于易爆危险区、食品和药品行业ServicesPressureFlowTemperatureLiquidAnalysisRegistrationSystemComponentsLevelSolutions不受介质流动、扰动、气泡、泡沫、振动、含固体颗粒和粘附的影响，是浮球开关的理想的替代品。FTL50：一体化设计，适用于管道安装或难于安装的地方FTL51：带延伸管，最长可达3m特殊要求可以到6mFTL50H，FTL51H：带抛光叉体，过程连接和外壳易清洗，适用于食品和药品行业。采用哈氏C4（2.4610）材质的叉体和过程连接头，适用于强腐蚀性液体。FTL51C：带延伸管，最长可达3m。传感器的所有接液部分(过程连接延伸管及叉体)的涂层由搪瓷或合成材料制成，适用于强腐蚀性介质。采用EExiaEExde和EExd防爆壳体，适用于易爆危险区。·可用于对功能安全要求为SIL2的安全系统中，遵循IEC61508/IEC61511-1标准·多种过程连接形式可供选择·多种电子插件，如NAMUR，继电器，晶闸管，PFM信号输出：可与各种过程控制系统连接·PROFIBUSPA协议：用于调试和维护·无需标定：快捷、低耗启动·无机械移动部件：免维护，不磨损，使用寿命长·叉体腐蚀监视：具有保证功能·FDA认证材质（PFAEdlon）特点和优点应用LiquiphantM适用于各种液体—温度范围：FTL50（H），FTL51（H）：-40℃～+150℃（特殊要求可到-50℃...+150℃）FTL51C：-50℃～150℃（特殊要求可到230℃）—介质压力：FTL50(H)，FTL51(H)：≤64barFTL51C:≤40bar—介质粘度：≤10000mm/s—介质密度：0.5g/cm或0.7g/cm233TI328F/TI347F/28/zh/v3.0应用限位检测对罐内或管道内的介质进行高低液位检测，适用于各种液体，可用于易爆危险区、食品和药品行业。FTL51C高抗腐蚀性特别适用于强腐蚀性介质。功能和系统设计测量原理音叉按其固有频率振动。当音叉触及介质时，频率减小，频率变化触发限位开关动作。模块化限位开关LiquiphantMFTL带电子插件FEL51，FEL52，FEL54液位探头LiquiphantMFTL带电子插件FEL55，FEL56，FEL57，FEL58连接分离的开关单元或隔离放大器FEL50A用于连接PROFIBUSP段耦合器A开关单元PLC隔离放大器段耦合器2液位探头电子插件电气隔离结构限位开关电子插件FEL51：二线制AC交流供电；负载串接于供电回路中通过晶闸管开关负载FEL52：三线制DC直流供电；外接一负载，晶体管（PNP）输出。FEL54：交/直流供电，继电器输出；两路无源触点信号。FEL55：配分离的开关单元；信号传输：8/16mA，二芯电缆。FEL56：配分离的开关单元；信号传输上升沿：0.6...1.0/2.2...2.8mA，符合50227(，二芯电缆。FEL58：配分离的开关单元；信号传输下降沿：2.2...3.5/0.6...1.0mA，符合50227(，二芯电缆。电子插件上的按键可检查电缆与其它设备的连接。FEL57：配分离的开关单元；PFM信号传输，电流脉冲叠加在供电回路中，二芯电缆。开关单元循环检查。FEL50A：连接PROFIBUSP；循环或非循环数据交换，符合PROFIBUSProfile3.0离散输入。FEL51，52，50A：探头和电源之间FEL54：探头、电源和负载之间FEL55，56，57，58：参考连接的限位开关FTL50：一体化FTL51：带延伸管FTL51C：带法兰及延伸管，均附同材料涂层FTL50H：一体化，抛光叉体，卫生型过程连接FTL51H：带延伸管，抛光叉体，卫生型过程连接液位（限位值）FTL50：取决于安装点位置FTL51：取决于安装点和带延伸管的探头长度标准3000mm（最长：6000mm，可特殊要求)FTL51C：取决于安装点和带延伸管的探头长度（塑料涂层最长：3000mm，搪瓷涂层最长：1200mm)ENNAMURENNAMURAAP))输入被测变量测量范围3二AC线制交流供电总是与负载串连！检查下列各项：·截止状态下的驻存电流（不超过3.8mA）·低电压时—截至状态时，电子插件端口电压至少为19V—导通状态时，电子插件上电压降不超过12V·如继电器的吸合电流低于3.8mA，需并联一个电阻(可选购RC组容吸收电路模块)·当选择继电器时，注意其吸合功率/额定功率（见可连接的负载）电气连接输出信号报警信号连接负载交流电子插件FEL51·可用继电器吸合功率/额定功率＞2.5VA，253V（10mA）最小0.5VA，24V(20mA)·继电器吸合功率额定功率低时，...
