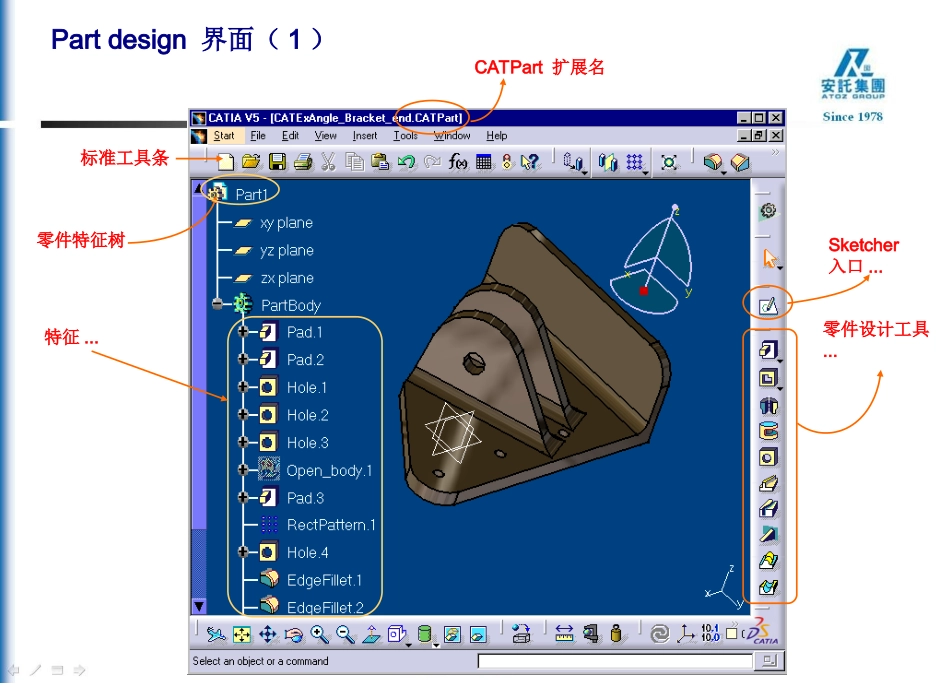

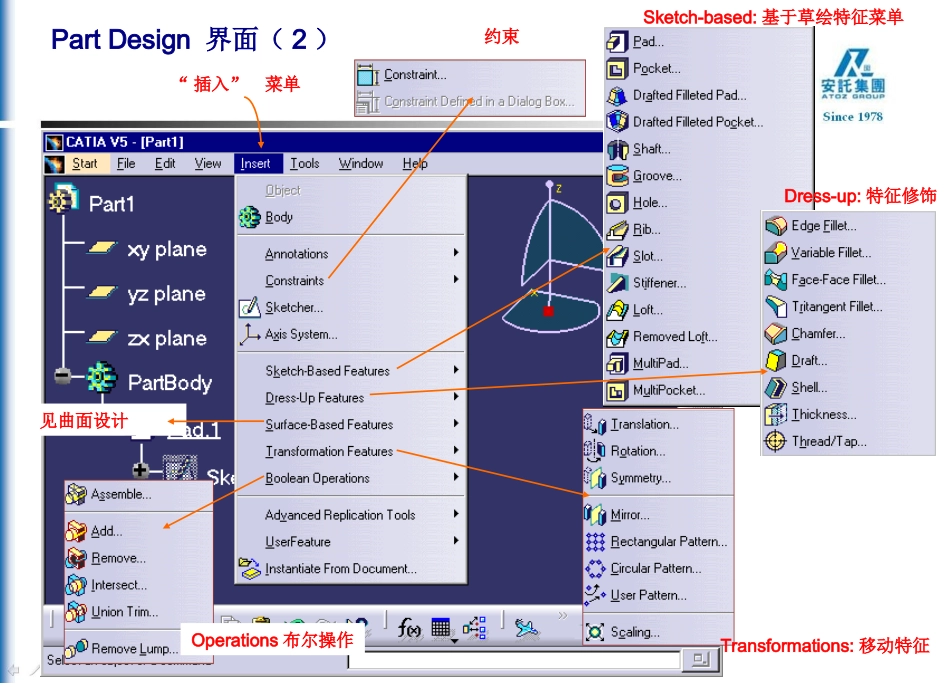

上海安托信息技术有限公司第三章CATIAV5实体零件设计CATPart扩展名零件设计工具...Sketcher入口...零件特征树标准工具条特征...Partdesign界面（1）见曲面设计“插入”菜单Sketch-based:基于草绘特征菜单Dress-up:特征修饰Transformations:移动特征Operations布尔操作约束PartDesign界面（2）•Part是由一个或多个特征（features）和实体（body）组成•首个特征一般是由Sketch通过拉伸或旋转而成•特征是基于sketch(sketch-based)或已存在的特征(dress-upandtransformation).也可以是通过曲面生成(surface-based)•实体（body）可以进行布尔运算的特征集合PartDesign术语实体零件设计模块主要的菜单介绍基本特征创建菜单sketcher进入草绘窗口Point点Line直线参考元素菜单Plane平面基于草绘特征菜单pad拉伸体draftedfilletedpad带拔模角及倒圆的拉伸体Multi-Pad多轮廓拉伸体pocket凹坑draftedfilletedpocket带拔模角及倒圆的凹坑Multi-pocket多轮廓凹坑shaft轴grove回转槽rib肋slot沟hole孔Stiffener加强筋loft放样体removedloft移走放样体基于曲面的特征菜单Split用曲面切割实体ThickSurface曲面增厚生成实体CloseSurface封闭曲面生成实体SewSurface用曲面缝补实体续。。。。。。特征修饰菜单EdgeFillet棱边倒圆Face-FaceFillet面-面倒圆VariableRadiusFillet变半径倒圆TritangentFillet三面切圆Chamfer倒角draftangle拔模DraftReflectLines根据反射线拔模VariableDraft变角度拔模Shell抽壳Thickness长厚度Thread/Tap螺纹高级拔模AdvancedDraft高级拔模功能插入新的零件体布尔操作Assemble组合Remove相减Intersect求交add相加UnionTrim联合加减RemoveLump移走独立块特征移动Translation移动Rotation旋转Symmetry对称Mirror镜像RectangularPattern矩形图样CircularPattern环形图样UserPattern用户定义图样Scaling比例缩放特征修饰与操作body插入新的零件体续。。。。。。分析与辅助工具工具菜单测量菜单分析菜单注释菜单约束菜单Update更新操作Axissystem自定义坐标系MeanDimensions中间尺寸CreatingDatum建立基准Opencatalog打开标准库目录MeasureBetween测量两个元素间距MeasureItem测量单一元素尺寸MeasureInertia测量惯量DraftAnalysis拔模角分析CurvatureAnalysis曲率分析Tap/ThreadAnalysis螺纹分析Textwithleader带指引线的注释flagnote注释旗Constraintdefinedindialogbox在对话框中定义约束Constraint约束基本点,线,面的介绍点的几种做法线的几种做法面的几种做法创建拉伸体A．创建拉伸体的对话框及图形点取此命令后，根据对话框中提示，分别定义拉伸范围的定义方式、拉伸高度或者参考元素，选择欲拉伸的轮廓线。拉伸时，以轮廓线为基准，可以单侧拉伸，也可以双侧拉伸，点取more按钮，可以展开对话窗口，定义另一侧的拉伸范围。B．一个草图中有多条封闭轮廓线时，如果轮廓线有交叠，在拉伸时将产生错误。所以在选择轮廓线时必须先点取命令，在对话窗口中的选择轮廓线位置点取鼠标右键，这时会显示一个新的窗口，供我们选择多条封闭轮廓线中的一条或者几条。拉什么范围的定义方式默认拉伸方向与轮廓线垂直，也可以选择参考元素，自定义拉伸方向选择轮廓线，点取鼠标右键，进入轮廓线选择对话框，可选择草绘图内多个轮廓线中的一个或几个续。。。。。。C．拉伸范围的定义有五种方式：尺寸定义、利用已有实体特征的下一个表面限制、利用已有实体特征的最后一个表面限制、利用已知平面限制、利用已知曲面特征或指定实体表面来限制。D．创建拉伸体的几个特殊情况：1）当已有零件体特征存在，做拉伸实体有时可选择不封闭曲线作为轮廓线，利用已有实体表面自动封闭新创建实体不闭合部分2)轮廓线允许为多条封闭曲线，但要求多条轮廓线间不能有相交情况预览结果创建带拔模倒圆的拉伸体（draftedfilletedpad）此命令结合了拉伸、拔模、倒圆三种功能，在创建拉伸实体的时候一次完成拔模和棱边倒圆的操作，简化了操作步骤。此特征不能作为第一个特征存在，因为在定义参数时需要选择已知实体的端面作为限制面。选择实体表面作为限制面拔模角度竖直边圆角半径上下端面楞边圆角半径创建多...
