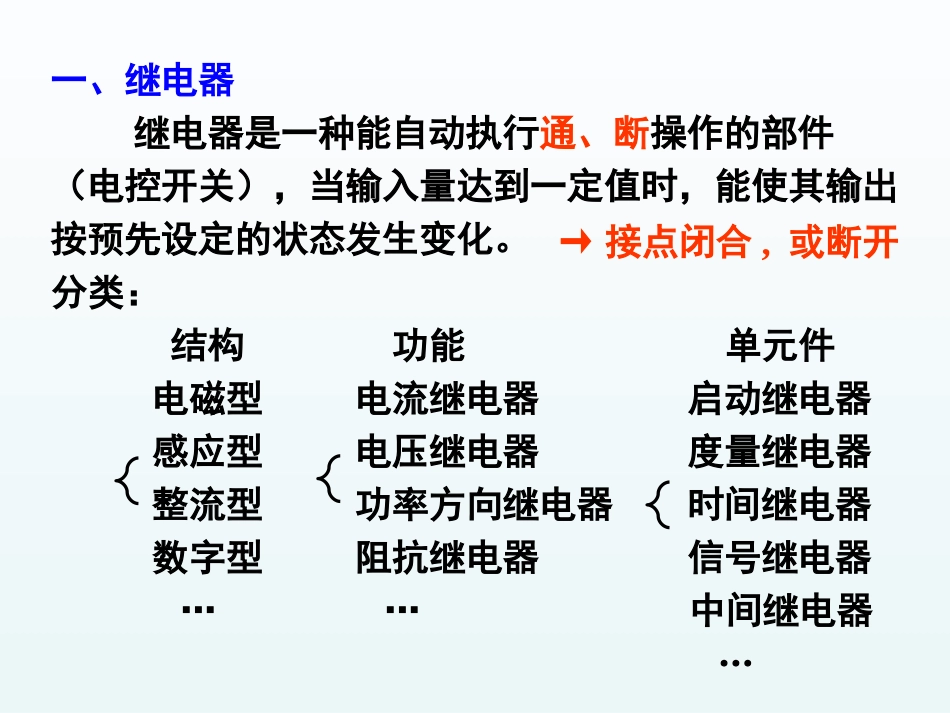

单侧电源辐射网络相间短路的电流保护•目前，我国电力系统主要使用的电压等级：500kV，330kV，220kV，110kV，66kV，35kV，10kV，6kV,380/220V。•U>=110kV电网：承担输电任务；多电源环网；中性点直接接地运行方式；主保护由纵联保护承担，能够快速切除线路上任一点故障。电网U<=110kV电网：主要承担供、配电任务；采用双电源互为备用，正常时单侧电源供电方式；为保证单相接地地后保护继续供电，中性点采用非直接接地运行方式；主保护采用阶段式动作特性的电流保护承担。一、继电器继电器是一种能自动执行通、断操作的部件（电控开关），当输入量达到一定值时，能使其输出按预先设定的状态发生变化。分类：结构功能单元件电磁型电流继电器启动继电器感应型电压继电器度量继电器整流型功率方向继电器时间继电器数字型阻抗继电器信号继电器……中间继电器…→接点闭合,或断开一种电磁型电流继电器工作原理(也称动合触点)常开接点图形符号II一种电磁型电流继电器工作原理(也称动合触点)常开接点通入电流电流不大时（如正常的负荷电流），电磁力不足以克服弹簧力矩，接点仍然处于“断开”的状态。一种电磁型电流继电器工作原理(也称动合触点)常开接点电流较大后继电器动作→接点闭合（连通）应用于：控制电的“通”、“断”。如家里的空气开关、遥控电源）电流较大时（如短路电流），电磁力矩较大常闭接点(也称动断触点)图形符号一种电磁型电流继电器工作原理图形符号常开接点电磁力矩=弹簧力矩摩擦力矩等继电器的继电特性：动作过程0I动作不动作II动作——>不动对应于：动作电流“动作电流”的电磁力矩≥弹簧力矩+摩擦力矩继电器的继电特性：动作过程0I动作不动作II——>保持动作状态“动作电流”的电磁力矩>弹簧力矩+摩擦力矩连通动作电流动作继电器的继电特性：动作过程(重复一遍)动作电流0I动作不动作电流<动作电流电流≥动作电流（跃变）“动作电流”的电磁力矩≥弹簧力矩+摩擦力矩一旦动作，则气隙减小→电磁力矩增大→过程急剧电流=动作电流（保持动作状态）0I动作不动作动作电流返回电流“——”动作后的返回过程“返回电流”的电磁力矩+摩擦力矩≤弹簧力矩需要克服摩擦力电流<返回电流（跃变—>返回）继电器的继电特性：返回过程由图可知：动作电流>返回电流继电器的“继电特性”：0I动作不动作动作电流返回电流oprereIIK动作电流返回电流定义：返回系数reIopII欠量型继电器（反应于测量量的减小而动作）过量型继电器（反应于测量量的增大而动作）继电器的表示方法：常开接点常闭接点示意图接点符号名称“常”——是指不带电的状态，而不是“正常状态”I单侧电源网络相间短路时电流量特征kskZZEI三相短路：23ZZEIksk两相短路：问题：如果变电站B、C、D还有其他负荷或者引出线时（这是一般的情况），怎么办？——负荷端对短路电流计算的影响较小,可以忽略。SZKZKABCD12KZZEIksk通用计算表达式：在故障点位置确定和故障类型确定的情况下，短路电流Ik仅与系统等值阻抗Zs有关。SZKZKABCD12，两相相间短路。，三相短路；231KKZZEIkskSZKZKABCD121）在某一地点发生三相短路时，如果流过保护安装处的电流为最大，则称此时的运行方式为：最大运行方式。max.min.KZZEIkskSZKZKABCD122）在相同地点发生相同类型的短路时，如果流过保护安装处的电流为最小，则称此时的运行方式为：最小运行方式。max.SSmin.KZZI取1）在某一地点发生三相短路时，如果流过保护安装处的电流为最大，则称此时的运行方式为：最大方运行方式。max.KKIImin.SZABCD12ABCD短路电流随故障点位置变化的曲线，称为短路电流变化曲线。根据短路电流的变化规律，来进行电流保护的配置和整定计算。kIlmin.Smax.kZ,KI3max.Smin.kZ,KI2ABCD121、电流速断保护（简称：电流Ⅰ段）（1）工作原理：反应于短路电流的幅值增大而瞬时动作的电流保护（电流大于某个数值时，立即动作）。以保护2为例予以说明按照选择性的要求，希望能保护本线路全长。ABCD121、电流速断保护（简称：电流Ⅰ段）按照选择性的要求，希望能保护本线路全长。，因此，保...
