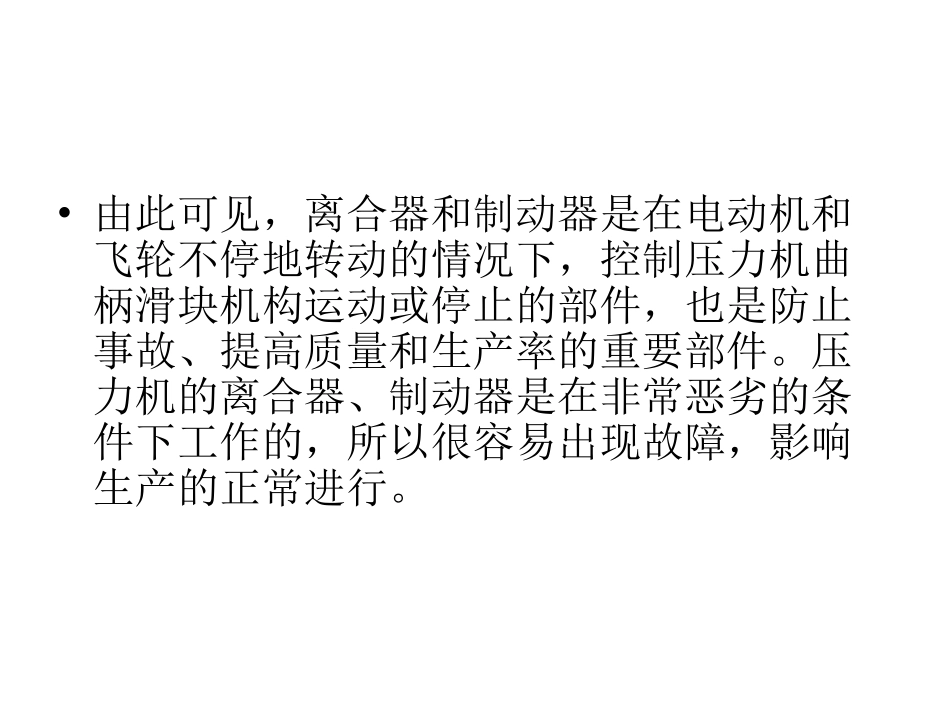

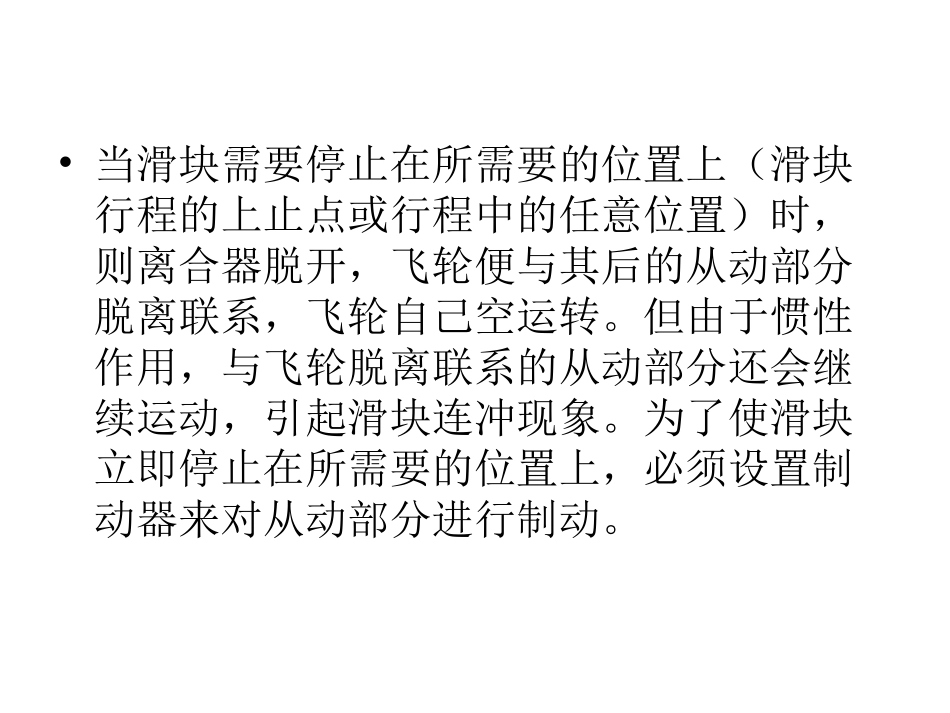

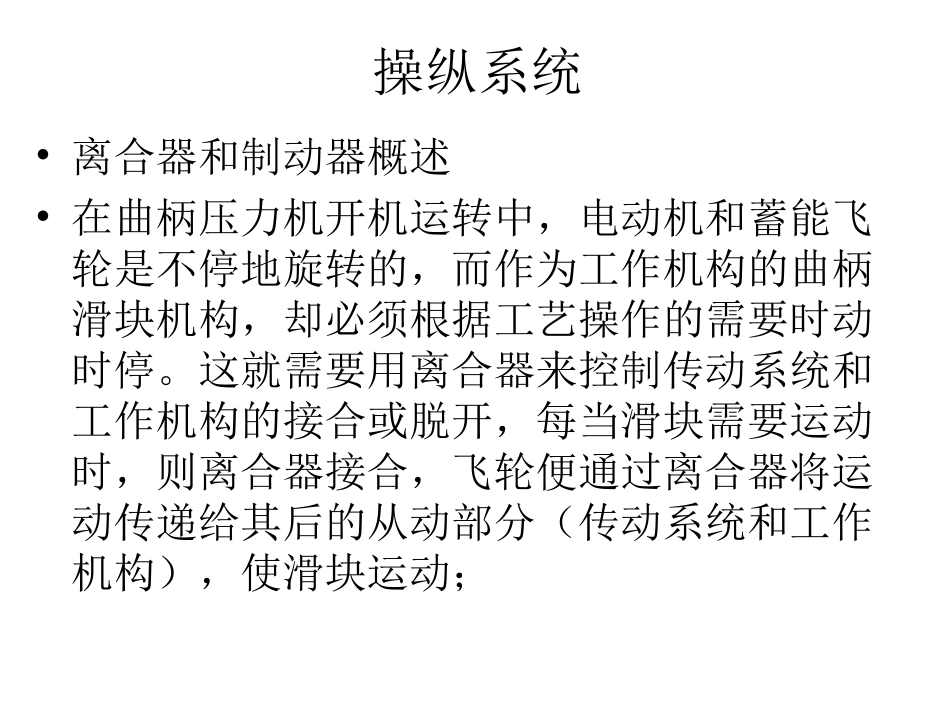

操纵系统•离合器和制动器概述•在曲柄压力机开机运转中，电动机和蓄能飞轮是不停地旋转的，而作为工作机构的曲柄滑块机构，却必须根据工艺操作的需要时动时停。这就需要用离合器来控制传动系统和工作机构的接合或脱开，每当滑块需要运动时，则离合器接合，飞轮便通过离合器将运动传递给其后的从动部分（传动系统和工作机构），使滑块运动；•当滑块需要停止在所需要的位置上（滑块行程的上止点或行程中的任意位置）时，则离合器脱开，飞轮便与其后的从动部分脱离联系，飞轮自己空运转。但由于惯性作用，与飞轮脱离联系的从动部分还会继续运动，引起滑块连冲现象。为了使滑块立即停止在所需要的位置上，必须设置制动器来对从动部分进行制动。•由此可见，离合器和制动器是在电动机和飞轮不停地转动的情况下，控制压力机曲柄滑块机构运动或停止的部件，也是防止事故、提高质量和生产率的重要部件。压力机的离合器、制动器是在非常恶劣的条件下工作的，所以很容易出现故障，影响生产的正常进行。•两者必须密切配合和协调工作，才能达到“令行禁止”的效果。除了少数小型压力机制动器是在经常作用外，多数压力机的离合器接合前，制动器必须松开；制动器制动前，离合器必须脱开，也就是说离合器和制动器不允许有同时接合的时刻存在，否则将引起摩擦元件严重发热和磨损，甚至无法继续工作。一般压力机在不工作时，离合器总是处于脱开状态，而制动器则总是处在制动状态。通过操纵系统的控制可实现滑块的单次行程、连续行程、寸动行程和紧急停止四种工作方式。从操作的可靠性和安全性考虑，操纵系统必须符合以下要求：1、离合器和制动器的动作必须协调2、工作正确，不能有误动作3、动作要灵敏、稳定、可靠•压力机常用的离合器可分为刚性离合器和摩擦离合器两大类，常用的制动器有圆盘式和带式两类。•刚性离合器•曲柄压力机的离合器是由主动部分、从动部分、连接主动部分和从动部分的连接零件以及操纵机构等４部分组成。•刚性离合器是靠连接零件把主动部分和从动部分刚性连接起来，这类离合器根据接合零件的结构可分为转键式、滑销式、滚柱式和牙嵌式等几种，用得最多的是转键式离合器。滑销式离合器•滑销式离合器的滑销可装于飞轮上，也可装在从动盘上，图２－３７为后一种形式。它的主动部分为飞轮１０；从动部分包括曲轴７、从动盘９等；接合件是滑销５；操纵机构由滑销弹簧２、闸楔４等组成。当操纵机构通过拉杆３将闸楔向下拉，使之离开滑销侧的斜面槽时，滑销便在滑销弹簧的推动下进入飞轮侧的销槽中，即实现飞轮与曲轴的结合。•若要使离合器脱开，只要让闸楔向上顶住从动盘颈部的外表面，当滑销跟随曲轴转至闸楔时，在滑销随曲轴转动的同时，闸楔便插入滑销侧的斜面槽，通过斜面的作用，将滑销从飞轮侧的销槽中拨出，如图２－３７中Ａ向视图所示，曲轴就与飞轮分离了。•从上述滑销离合器的工作情况可以看出，这种离合器必须有能使曲轴准确停止旋转的制动装置，如制动慢了，闸楔将超出离合器销返回的范围，且闸楔要承受很大的制动力。•制动早了，离合器滑销不能完全被拉回，有碍于旋转部件的旋转，产生振动，并发出噪声，振动大了甚至有促使滑块二次下落的危险。•因此，滑销式离合器断开时的冲击大，可靠性也低于转键式离合器。它的突出优点是价格低。基于这些原因，滑销式离合器一般用于行程速度不高的压力机。转键离合器及其操纵机构•转键离合器按转键的数目可分为单转键式和双转键式两种；按转键的形状可分为半圆形转键离合器和矩形转键离合器，后者又称为切向转键离合器。•下图2-28是半圆形双转键离合器，它的主动部分包括大齿轮１、中套５和两个滑动轴承２和６等；从动部分包括曲轴４、内套３和外套８等；接合件是两个转键（一个工作键１２也叫主键，一个副键１０）；操纵机构由关闭器１６等组成（见图２－３２Ｃ－Ｃ剖面，详细结构见图２－３６）。•双转键离合器工作部分的构成关系如图２－29所示，中套５装在大齿轮内孔中部，用平键与大齿轮连接，跟随大齿轮转动。内套４和外套６分别用平键与曲轴２连接。内、外套的内孔上各加工出两个缺月形的槽，而曲轴的右端...
