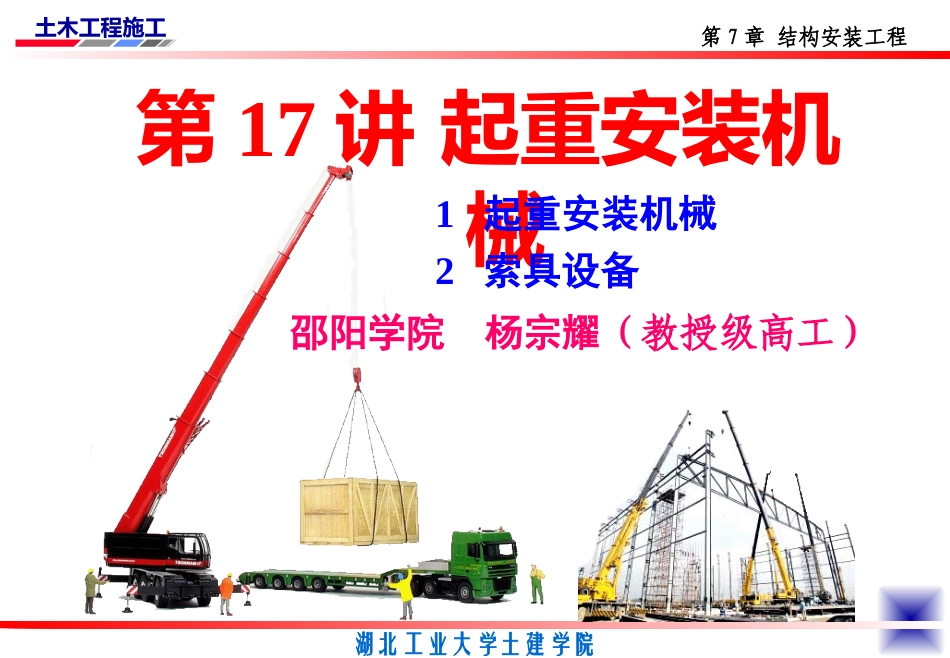

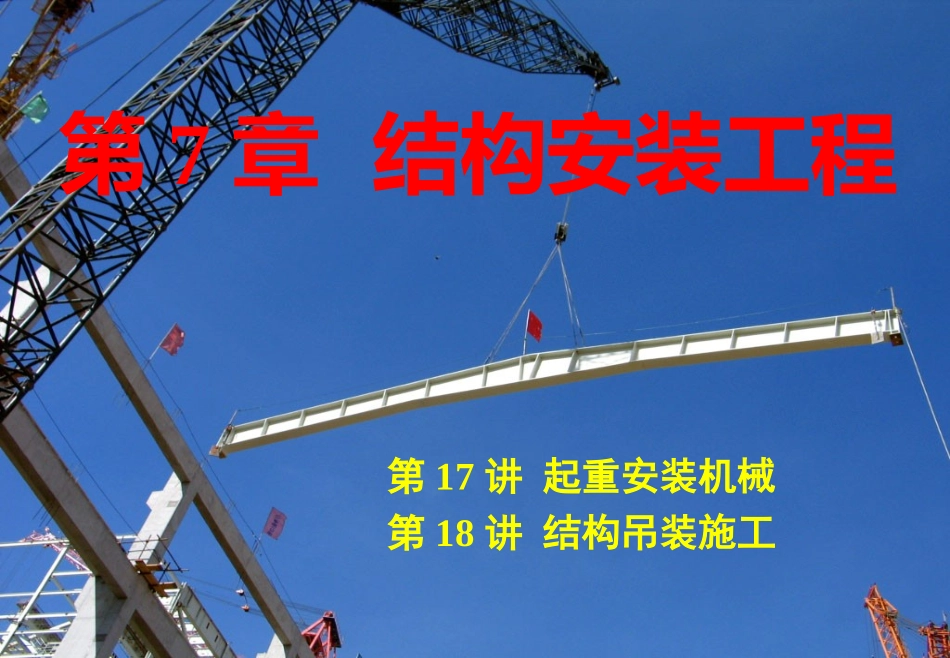

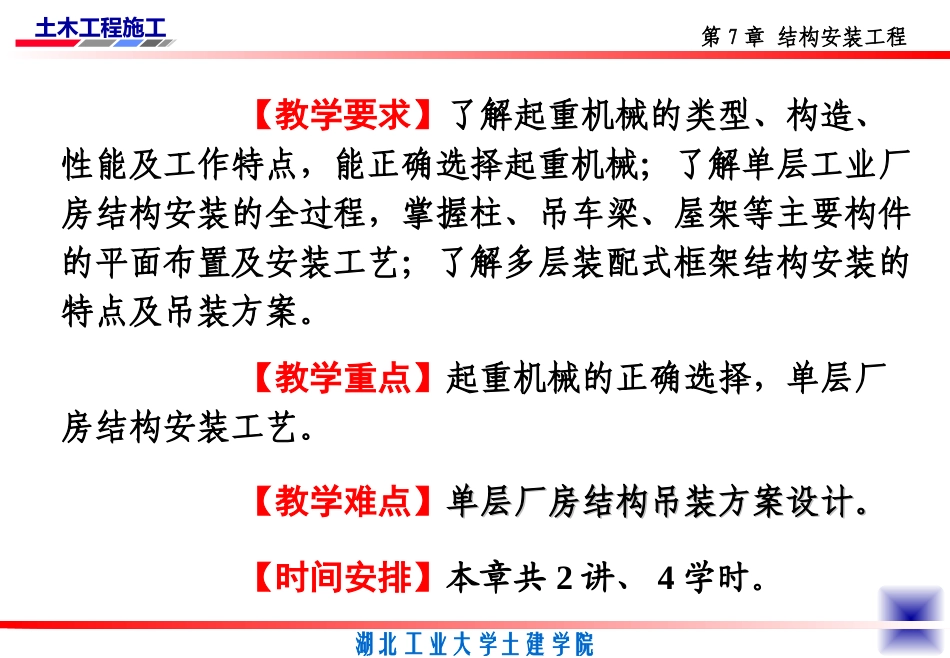

土木工程施工湖北工业大学土建学院第7章结构安装工程第17讲起重安装机械第18讲结构吊装施工土木工程施工湖北工业大学土建学院第7章结构安装工程【教学要求】了解起重机械的类型、构造、性能及工作特点，能正确选择起重机械；了解单层工业厂房结构安装的全过程，掌握柱、吊车梁、屋架等主要构件的平面布置及安装工艺；了解多层装配式框架结构安装的特点及吊装方案。【教学重点】起重机械的正确选择，单层厂房结构安装工艺。【教学难点】单层厂房结构吊装方案设计。单层厂房结构吊装方案设计。【时间安排】本章共2讲、4学时。土木工程施工湖北工业大学土建学院第7章结构安装工程第17讲起重安装机械1起重安装机械2索具设备邵阳学院杨宗耀（教授级高工）土木工程施工湖北工业大学土建学院1起重安装机械桅杆式起重机制作简单、装拆方便，起重量较大（可达100t以上），能用于其它起重机械不能安装的一些特殊、大型构件或设备。缺点是：起重半径小、移动困难，需拉设较多的缆风绳。1.1桅杆式起重机常用的桅杆式起重机有：独脚扒(把)杆、人字扒(把)杆、悬臂扒(把)杆和牵缆式扒(把)杆。第17讲起重安装机械共52页第1页土木工程施工湖北工业大学土建学院1.1.1独脚扒(把)杆独脚扒杆有木、钢管、型钢格构式三种。独脚扒杆钢管独脚扒杆吊装木独脚扒杆由梢径20～32cm的独根园木制成，现在已少使用；钢管独脚扒杆的起重量一般300kN，起重高度在30m以内；格构式独脚扒杆起重量可达1000kN，起重高度达60m。独脚扒杆的缆风常用5～8根，与地面的夹角为300～4501.1桅杆式起重机共52页第2页土木工程施工湖北工业大学土建学院⑴滑行法竖立独脚扒杆扒杆就地捆扎好，扒杆重心位于竖立点，将辅助扒杆（约为扒杆的2/3高）立在扒杆的附近，辅助扒杆的滑车组吊在竖立扒杆重心以上1～1.5m处，开动卷扬机，扒杆的顶端即上升，扒杆底端沿地面滑行到竖立点，当扒杆将垂直时，收紧缆风绳就竖立好了独脚扒杆。滑行法竖立独脚扒杆1.1桅杆式起重机共52页第3页土木工程施工湖北工业大学土建学院⑵旋转法竖立独脚扒杆将扒杆脚放在竖立地点，并将扒杆头部垫高，在竖立地点附近立一根辅助扒杆（约为扒杆的1/2高），辅助扒杆的滑车组吊在距离扒杆头约1/4处，开动卷扬机，扒杆即绕底部旋转竖立起来，当转到扒杆与水平线夹角约600～700时，收紧缆风绳将扒杆拉直。旋转法竖立独脚扒杆1.1桅杆式起重机共52页第4页土木工程施工湖北工业大学土建学院⑶独脚扒杆的移动先将后缆风慢慢放松，同时收紧前缆风，使扒杆向移动的一侧倾斜（角度不超过100），然后用卷扬机拖拉扒杆下部，将扒杆下部向前移动到扒杆向后倾100，按此反复动作，即将扒杆移动需要位置。独脚扒杆的移动1.1桅杆式起重机共52页第5页点击动画桅杆式起重机土木工程施工湖北工业大学土建学院1.1.2人字扒杆人字扒杆由两根木或钢管、缆风、滑车组、导向滑轮组成，在人字扒杆的顶部交叉处悬挂滑车组。扒杆下端两脚的距离约为高度的1/2～1/3。缆风的数量根据起重量和起重高度决定，一般不少于5根。人字扒杆的优点是侧向稳定性好、缆风较少；缺点是活动范围小，仅用于安装重型构件。人字扒杆的移动人字扒杆1.1桅杆式起重机共52页第6页土木工程施工湖北工业大学土建学院木人字扒杆进行灯杆安装格构式钢人字扒杆进行箱梁吊装1.1桅杆式起重机共52页第7页土木工程施工湖北工业大学土建学院1.1.3悬臂扒杆是在独脚扒杆的中部或2/3高度处装上一根起重臂，即成悬臂扒杆。起重杆可回转和起伏变幅。悬臂扒杆能获得较大的起重高度，起重杆能左右摆动1200～2700，适于吊装高度较大的构件。悬臂扒杆1.1桅杆式起重机共52页第8页土木工程施工湖北工业大学土建学院1.1.4牵缆式桅杆起重机是在独脚扒杆的下端装上一根可3600回转和起伏的起重杆而成。起重量在10t左右的桅杆起重机大多用无缝钢管制成，高度可达25m；大型桅杆起重机采用格构式桅杆，下部设有专门行走装置（钢轨或滚筒），起重量可达60t，桅杆高度可达80m。缆风绳不少于6根。牵缆式桅杆起重机1.1桅杆式起重机共52页第9页土木工程施工湖北工业大学土建学院1.2履带式起重机由行走机构、回转机构、机身及起重臂组成。履带式起重机构造简...
