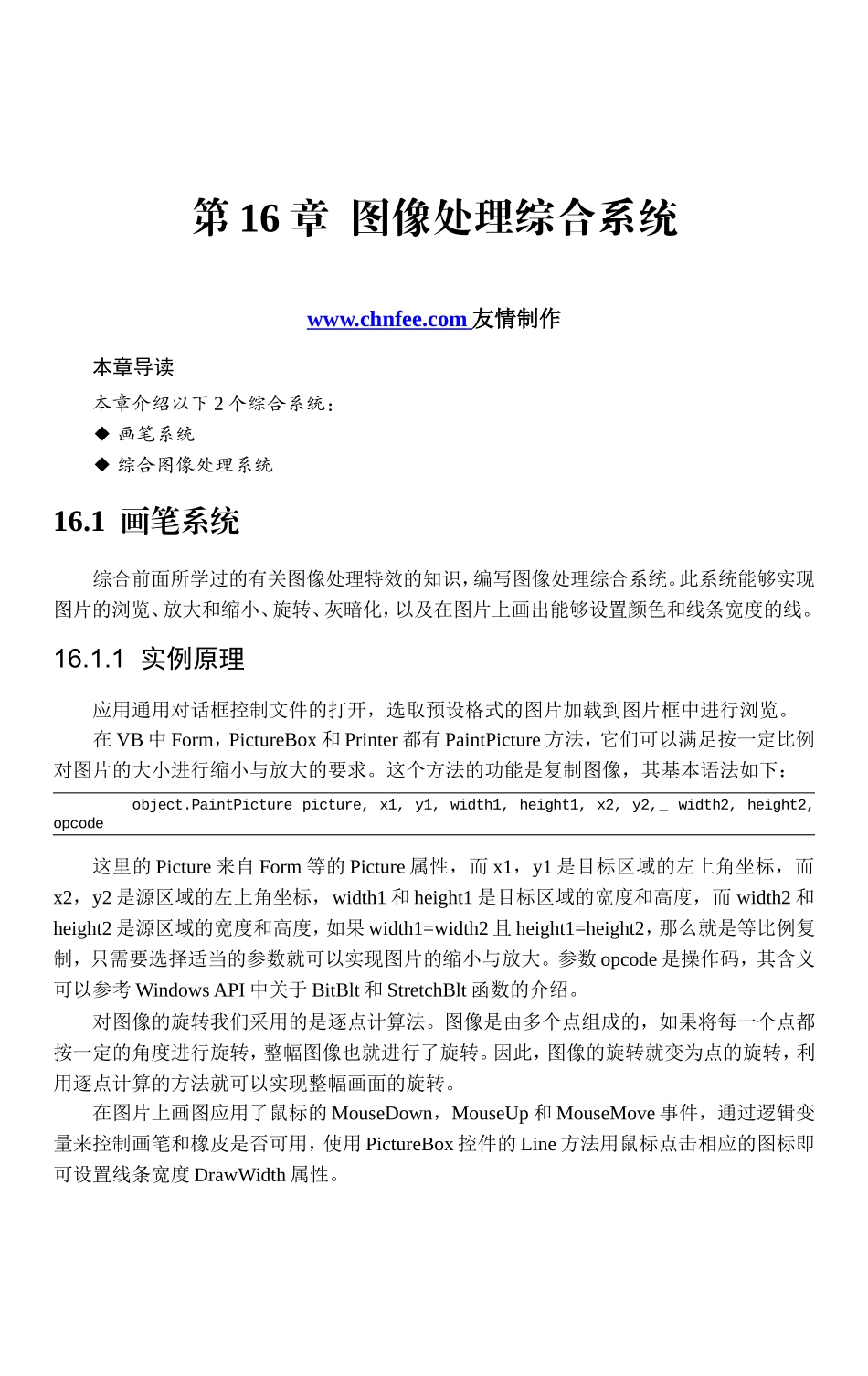

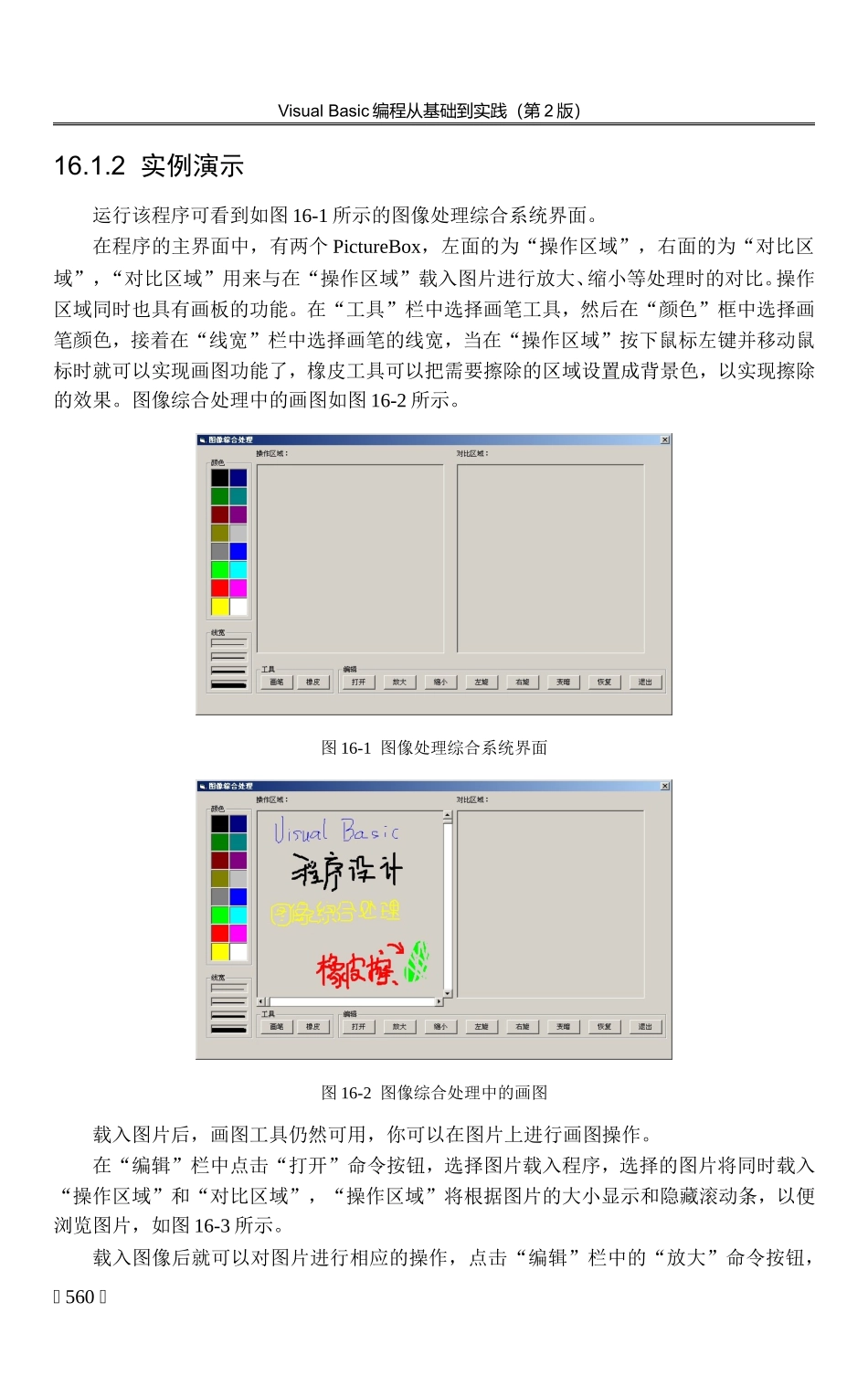

第16章图像处理综合系统www.chnfee.com友情制作本章导读本章介绍以下2个综合系统：◆画笔系统◆综合图像处理系统16.1画笔系统综合前面所学过的有关图像处理特效的知识，编写图像处理综合系统。此系统能够实现图片的浏览、放大和缩小、旋转、灰暗化，以及在图片上画出能够设置颜色和线条宽度的线。16.1.1实例原理应用通用对话框控制文件的打开，选取预设格式的图片加载到图片框中进行浏览。在VB中Form，PictureBox和Printer都有PaintPicture方法，它们可以满足按一定比例对图片的大小进行缩小与放大的要求。这个方法的功能是复制图像，其基本语法如下：object.PaintPicturepicture,x1,y1,width1,height1,x2,y2,_width2,height2,opcode这里的Picture来自Form等的Picture属性，而x1，y1是目标区域的左上角坐标，而x2，y2是源区域的左上角坐标，width1和height1是目标区域的宽度和高度，而width2和height2是源区域的宽度和高度，如果width1=width2且height1=height2，那么就是等比例复制，只需要选择适当的参数就可以实现图片的缩小与放大。参数opcode是操作码，其含义可以参考WindowsAPI中关于BitBlt和StretchBlt函数的介绍。对图像的旋转我们采用的是逐点计算法。图像是由多个点组成的，如果将每一个点都按一定的角度进行旋转，整幅图像也就进行了旋转。因此，图像的旋转就变为点的旋转，利用逐点计算的方法就可以实现整幅画面的旋转。在图片上画图应用了鼠标的MouseDown，MouseUp和MouseMove事件，通过逻辑变量来控制画笔和橡皮是否可用，使用PictureBox控件的Line方法用鼠标点击相应的图标即可设置线条宽度DrawWidth属性。VisualBasic编程从基础到实践（第2版）16.1.2实例演示运行该程序可看到如图16-1所示的图像处理综合系统界面。在程序的主界面中，有两个PictureBox，左面的为“操作区域”，右面的为“对比区域”，“对比区域”用来与在“操作区域”载入图片进行放大、缩小等处理时的对比。操作区域同时也具有画板的功能。在“工具”栏中选择画笔工具，然后在“颜色”框中选择画笔颜色，接着在“线宽”栏中选择画笔的线宽，当在“操作区域”按下鼠标左键并移动鼠标时就可以实现画图功能了，橡皮工具可以把需要擦除的区域设置成背景色，以实现擦除的效果。图像综合处理中的画图如图16-2所示。图16-1图像处理综合系统界面图16-2图像综合处理中的画图载入图片后，画图工具仍然可用，你可以在图片上进行画图操作。在“编辑”栏中点击“打开”命令按钮，选择图片载入程序，选择的图片将同时载入“操作区域”和“对比区域”，“操作区域”将根据图片的大小显示和隐藏滚动条，以便浏览图片，如图16-3所示。载入图像后就可以对图片进行相应的操作，点击“编辑”栏中的“放大”命令按钮，560第16章图像处理综合系统“操作区域”中的图片行对于“对比区域”将被放大，你可以拉动水平或垂直滚动条来浏览放大后的图像（如图16-4所示）和缩小后的图像（如图16-5所示）。在前面的多媒体学习中我们已经学习了图片的旋转，和这里的图片旋转完全相同。点击“左旋”或“右旋”命令按钮，就能够使整副图片向左（如图16-6）或向右（如图16-7）旋转90°，如果想旋转更大的角度只需要多点击几次就可以实现，不过旋转的角度要是90的整数倍。除了对调整图像大小和旋转图像，本程序还提供了画面变暗的效果，单击“编辑”栏中的“变暗”命令按钮，“操作区域”中的图片将会变暗，与“对比区域”形成鲜明的对比，如图16-8所示。图16-3将图片载入程序图16-4浏览放大后的图像图16-5浏览缩小后的图像图16-6向左旋转图片图16-7向右旋转图片图16-8图片变暗561VisualBasic编程从基础到实践（第2版）如果在图片上使用了画图工具或者将图片变暗后，当单击“编辑”栏中的“恢复”命令按钮后，“操作区域”就会恢复到图16-3时的载入状态。单击“退出”按钮结束程序。16.1.3实例实现'由于篇幅有限，本案例代码被省略'其代码请查看光盘，路径：chap16\ex_01。16.2综合图像处理系统本节将介绍一个功能强大的数字图像处理系统。通常，对于要求很高的数字图像处理，一般都是通过VisualC++来实现，在VisualBasic中，...
