说课-方向控制阀VIP免费

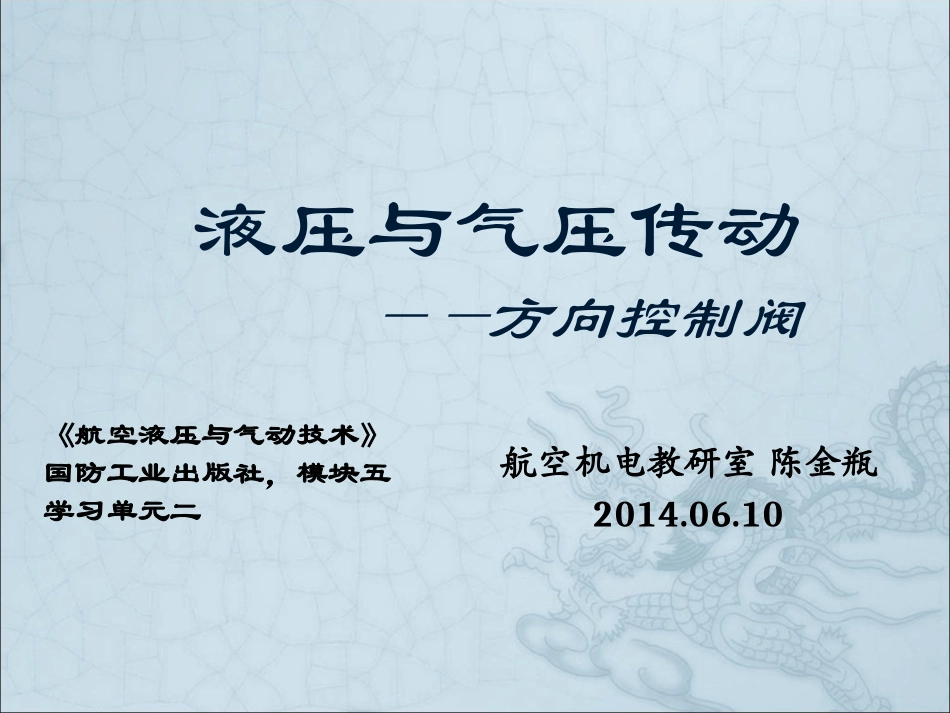

说课-方向控制阀_第1页
1/18

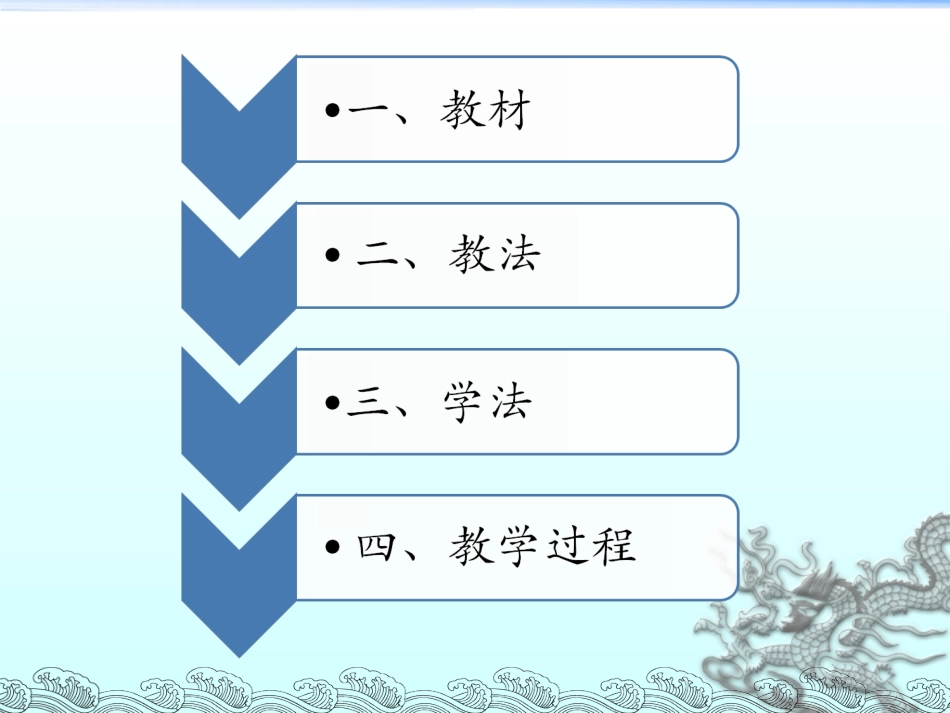

说课-方向控制阀_第2页
2/18

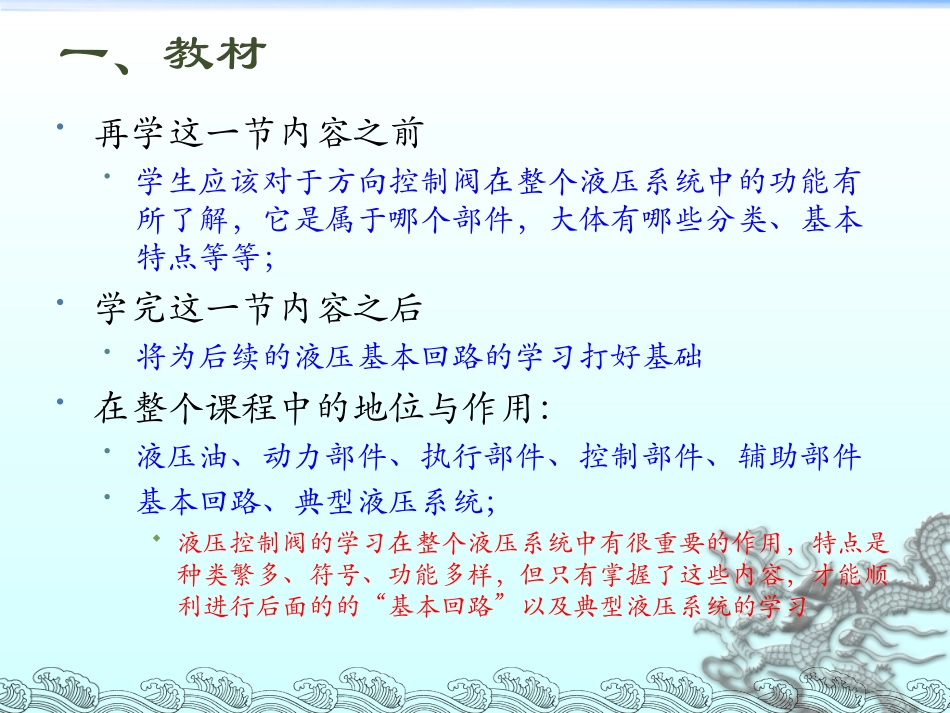

说课-方向控制阀_第3页
3/18
液压与气压传动——方向控制阀航空机电教研室陈金瓶2014.06.10《航空液压与气动技术》国防工业出版社,模块五学习单元二一、教材再学这一节内容之前学生应该对于方向控制阀在整个液压系统中的功能有所了解,它是属于哪个部件,大体有哪些分类、基本特点等等;学完这一节内容之后将为后续的液压基本回路的学习打好基础在整个课程中的地位与作用:液压油、动力部件、执行部件、控制部件、辅助部件基本回路、典型液压系统;液压控制阀的学习在整个液压系统中有很重要的作用,特点是种类繁多、符号、功能多样,但只有掌握了这些内容,才能顺利进行后面的的“基本回路”以及典型液压系统的学习知识目标了解方向控制阀的功用、分类和符号掌握换向阀位、通、滑阀机能、控制方式和符号能力目标培养学生的洞察能力、语言表达能力培养学生的条理分析能力、自主学习思考的能力重点普通单向阀和液控单向阀的联系与区别滑阀式换向阀的符号含义、常态位、滑阀机能的概念和特点难点滑阀式换向阀的符号含义常态位、滑阀机能的概念及特点分析二、教法液压系统属于工程学科范畴,主要学习对象是各大部件,逻辑分析内容较少,所以教学时应多以图片、动画、概念性讲解为主。本节授课对象是大一航修专业学生,针对大学课堂目标迷茫、效率偏低现象,应采取适当的提问+练习方法提高学生的学习效果教学方法:多媒体教学法讲授法提问+练习法三、学法温故而知新适当提问老师讲授课堂提问+练习总结归纳课后延伸练习四、教学过程实例引入+提问,导入课程日常生活——水龙头的开断、打气筒的工作原理工业生产——机床工作台的移动航空领域——飞机舵面的偏转提问:普通单向阀和液控单向阀的异同点通过观察以上动画,讨论:“位”和“通”分别指什么?它们的使用场合?APABPT二位二通换向阀二位四通换向阀三位四通换向阀观察以上结构名称和符号的对应关系,讨论:符号当中的方框、字母、箭头、的含义★常态位的概念字母分别代表什么意思?它们的标注位置是随意标注的吗现场答题(画出以下各种名称换向阀的图形符号)二位四通手动换向阀二位三通机动换向阀三位四通电磁换向阀三位四通液动换向阀在图中液压泵和液压缸之间画一个适当的电磁换向阀,使液压缸满足下列动作要求:(1)实现活塞左右换向移动(2)实现活塞左右换向移动,并能使活塞在任意位置停止;(实现活塞左右换向移动,并能使液压缸实现差动连接,从而使活塞实现快速运动)ABPTPTAB以上换向阀的常态位置油口的连通方式有何特点?★中位机能的概念1.中位机能有哪些种类?2.各自的性能特点是什么?执行元件是够锁紧液压泵是否卸荷可否用于多个执行元件并联启动是否平稳是否可以否现场答题中位机能图形符号归纳总结液压控制阀:一.方向控制阀二.压力控制阀三.流量控制阀方向控制阀:1.单向阀2.换向阀单向阀:1).普通单向阀2).液控单向阀换向阀:1).二位二通阀2).三位四通阀3)..……1).手动换向阀2).电磁换向阀3).液动换向阀4).机动换向阀5).……功用结构特点工作原理图形符号功用结构特点工作原理图形符号常态位中位机能课后习题一、画出以下各种名称换向阀的图形符号三位四通P型机能的电磁换向阀三位四通Y型机能液动换向阀二、电液换向阀中先导阀的中位为什么要采用Y型技能?还可以采用何种滑阀机能?展示结束谢谢各位老师!敬请指正批评!
