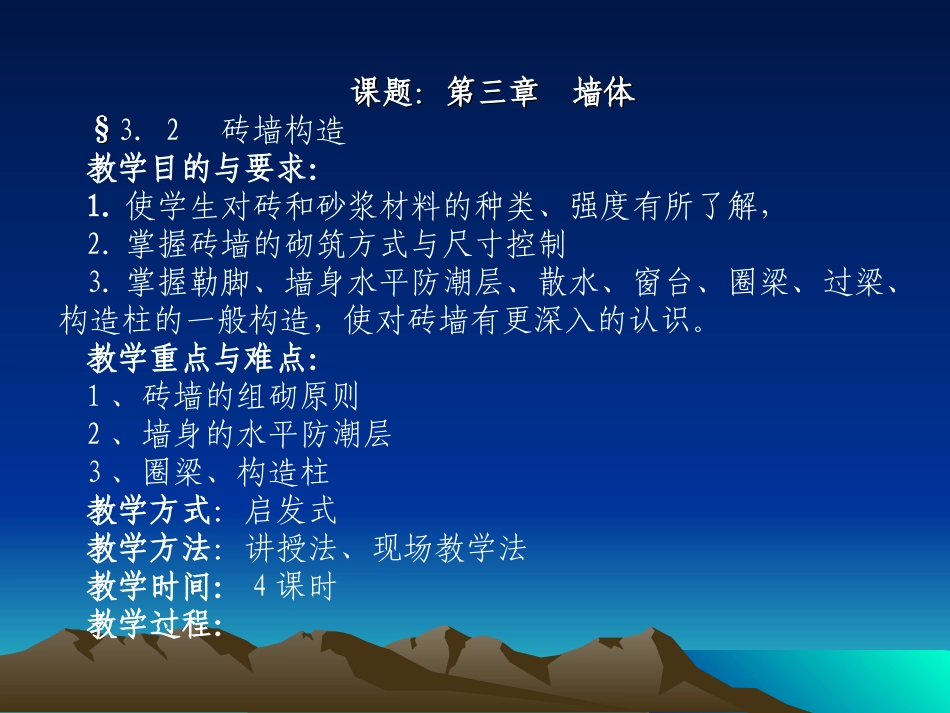

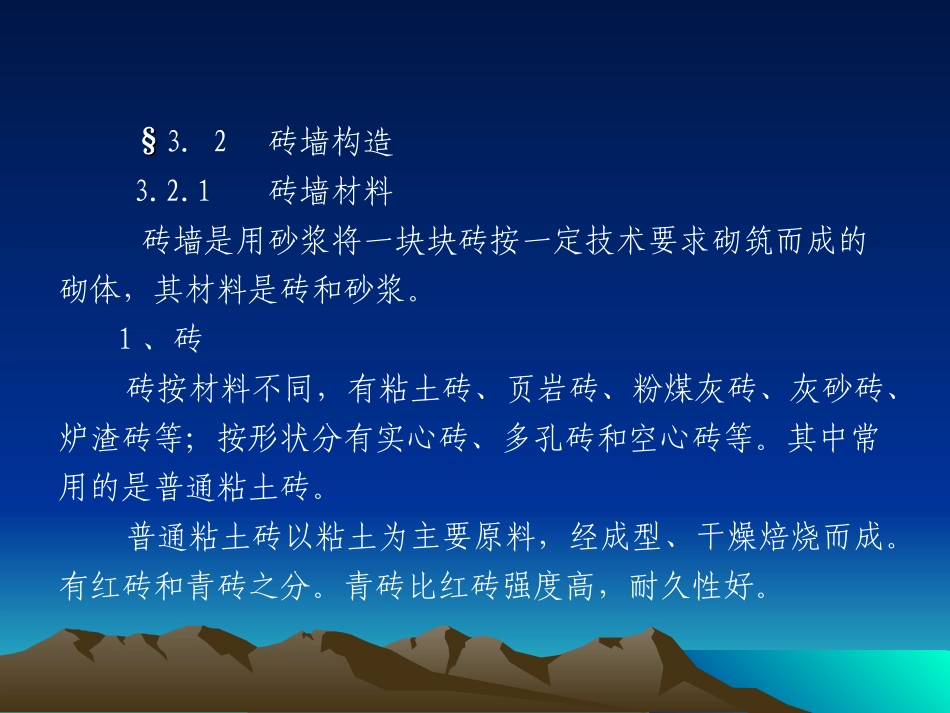

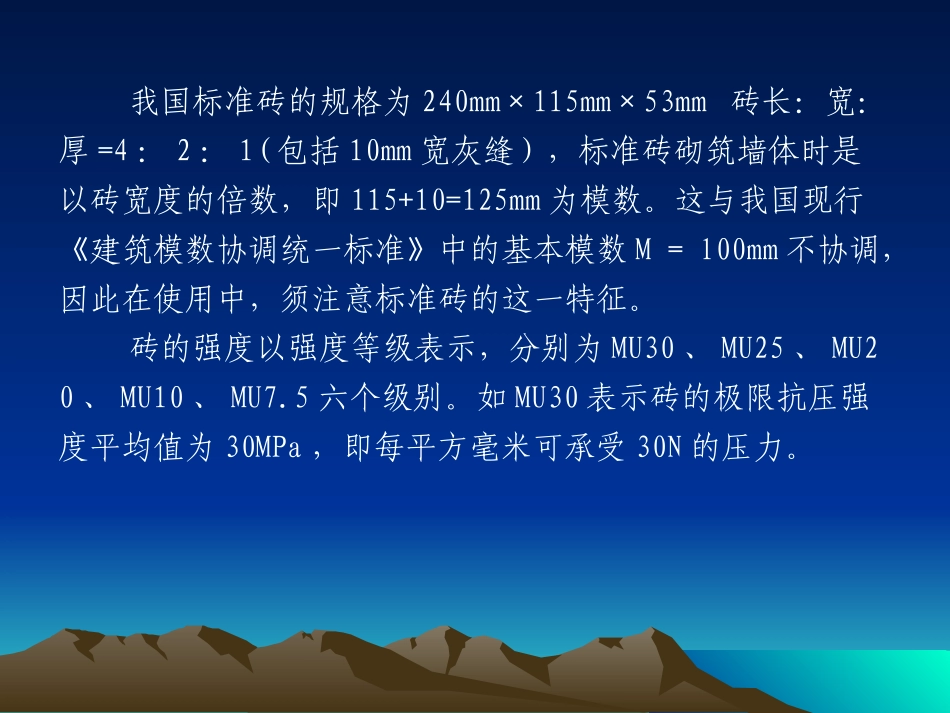

课题课题：：第三章墙体第三章墙体§§3.2砖墙构造教学目的与要求：1.使学生对砖和砂浆材料的种类、强度有所了解，2.掌握砖墙的砌筑方式与尺寸控制3.掌握勒脚、墙身水平防潮层、散水、窗台、圈梁、过梁、构造柱的一般构造，使对砖墙有更深入的认识。教学重点与难点：1、砖墙的组砌原则2、墙身的水平防潮层3、圈梁、构造柱教学方式：启发式教学方法：讲授法、现场教学法教学时间：4课时教学过程：§§3.2砖墙构造3.2.1砖墙材料砖墙是用砂浆将一块块砖按一定技术要求砌筑而成的砌体，其材料是砖和砂浆。1、砖砖按材料不同，有粘土砖、页岩砖、粉煤灰砖、灰砂砖、炉渣砖等；按形状分有实心砖、多孔砖和空心砖等。其中常用的是普通粘土砖。普通粘土砖以粘土为主要原料，经成型、干燥焙烧而成。有红砖和青砖之分。青砖比红砖强度高，耐久性好。我国标准砖的规格为240mm×115mm×53mm砖长：宽：厚=4：2：1(包括10mm宽灰缝），标准砖砌筑墙体时是以砖宽度的倍数，即115+10=125mm为模数。这与我国现行《建筑模数协调统一标准》中的基本模数M=l00mm不协调，因此在使用中，须注意标准砖的这一特征。砖的强度以强度等级表示，分别为MU30、MU25、MU20、MU10、MU7.5六个级别。如MU30表示砖的极限抗压强度平均值为30MPa，即每平方毫米可承受30N的压力。普通砖的规格：240×115×53砖墙厚度：一般以砖长为基数来称呼墙体的厚度，如一砖墙、半砖墙等。当灰缝宽度按10mm计算时，砖墙厚度的尺寸如下：2、砂浆砂浆是砌块的胶结材料。常用的砂浆有水泥砂浆、混合砂浆、石灰砂浆和粘土砂浆。（1）水泥砂浆由水泥、砂加水拌和而成，属水硬性材料，强度高，但可塑性和保水性较差，适应砌筑湿环境下的砌体，如地下室、砖基础等。（2）石灰砂浆由石灰膏、砂加水拌和而成。由于石灰膏为塑性掺合料，所以石灰砂浆的可塑性很好，但它的强度较低，且属于气硬性材料，遇水强度即降低，所以适宜砌筑次要的民用建筑的地上砌体。（3）混合砂浆由水泥、石灰膏、砂加水拌和而成。既有较高的强度，也有良好的可塑性和保水性，故民用建筑地上砌体中被广泛采用。（4）粘土砂浆是由粘土加砂加水拌和而成，强度很低，仅适于土坯墙的砌筑，多用于乡村民居。它们的配合比取决于结构要求的强度。砂浆强度等级有M15、M10、M7.5、M5、M2.5、M1、M0.4共7个级别。3.2.2砖墙的组砌方式为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错缝搭接，避免通缝。同时砖缝砂浆必须饱满，厚薄均匀。常用的错缝方法是将顶砖和顺砖上下皮交错砌筑。每排列一层砖称为一皮。常见的砖墙砌式有全顺式（120墙）[如图]，一顺一顶式、三顺一顶式或多顺一顶式、每皮顶顺相间式也叫十字式（240墙），两平一侧式（180墙）等（砖墙的组砌方式如图）。砖墙的组砌方式3.2.3墙体细部构造墙体的细部构造包括门窗过梁、窗台、勒脚、散水、明沟、变形缝、圈梁、构造柱和防火墙等。一、门窗过梁过梁的形式有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种。1、砖拱过梁砖拱过梁分为平拱和弧拱。由竖砌的砖作拱圈，一般将砂浆灰缝做成上宽下窄，上宽不大于20mm，下宽不小于5mm。砖不低于MU7.5，砂浆不能低于M2.5，砖砌平拱过梁净跨宜小于1.2m，不应超过1.8m，中部起拱高约为1/50L。2、钢筋砖过梁钢筋砖过梁用砖不低于MU7.5，砌筑砂浆不低于M2.5。一般在洞口上方先支木模，砖平砌，下设3~4根φ6钢筋要求伸人两端墙内不少于240mm，梁高砌5~7皮砖或≥L/4，钢筋砖过梁净跨宜为1.5~2m（如图）。钢筋砖过梁构造示意3、钢筋混凝土过梁钢筋混凝土过梁有现浇和预制两种，梁高及配筋由计算确定。为了施工方便，梁高应与砖的皮数相适应，以方便墙体连续砌筑，故常见梁高为60mm、120mm、180mm、240mm，即60mm的整倍数。梁宽一般同墙厚，梁两端支承在墙上的长度不少于240mm，以保证足够的承压面积。过梁断面形式有矩形和L形。为简化构造，节约材料，可将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。如在南方炎热多雨地区，常从过梁上挑出300~500mm宽的窗楣板，既保护窗户不淋雨，又可遮挡部分直射太阳光（如图）。钢筋混凝土过梁的形式二、窗台（如图）概念：窗洞口下部设...
