第十章_气源系统VIP免费

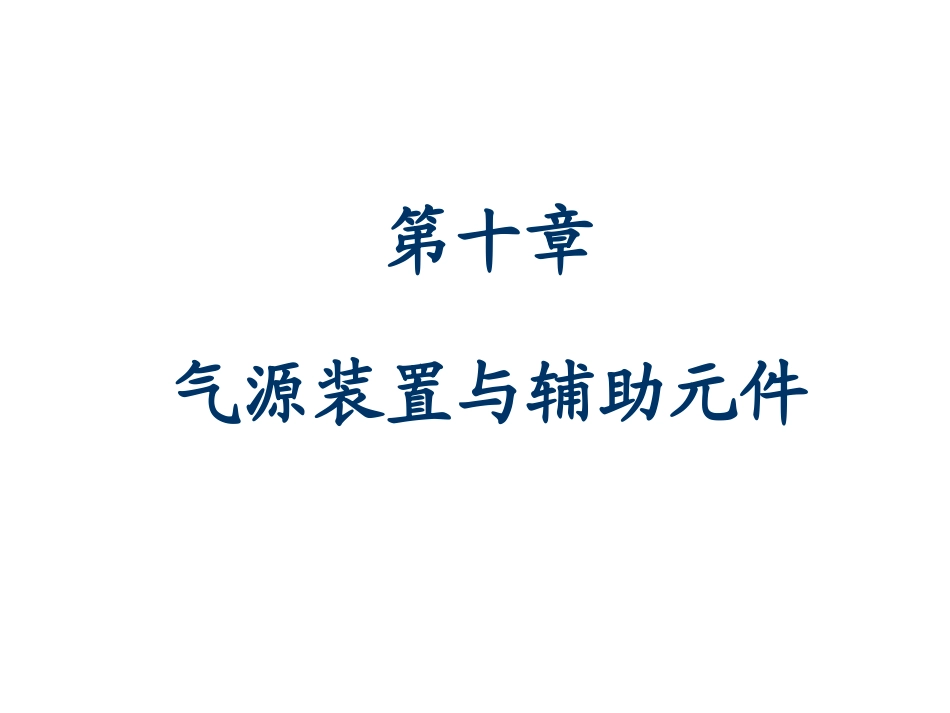

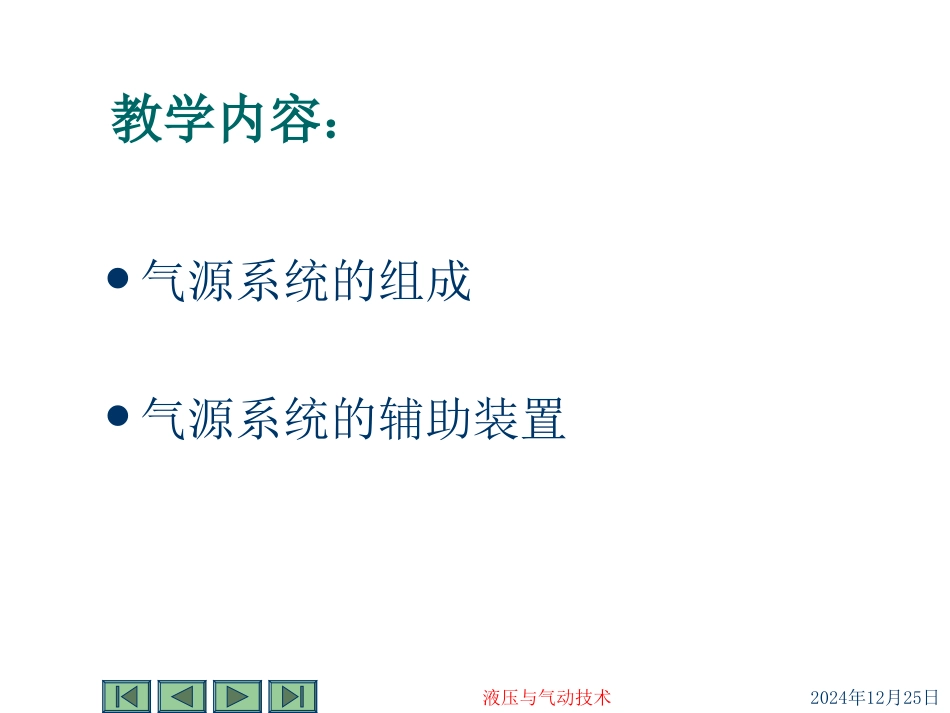

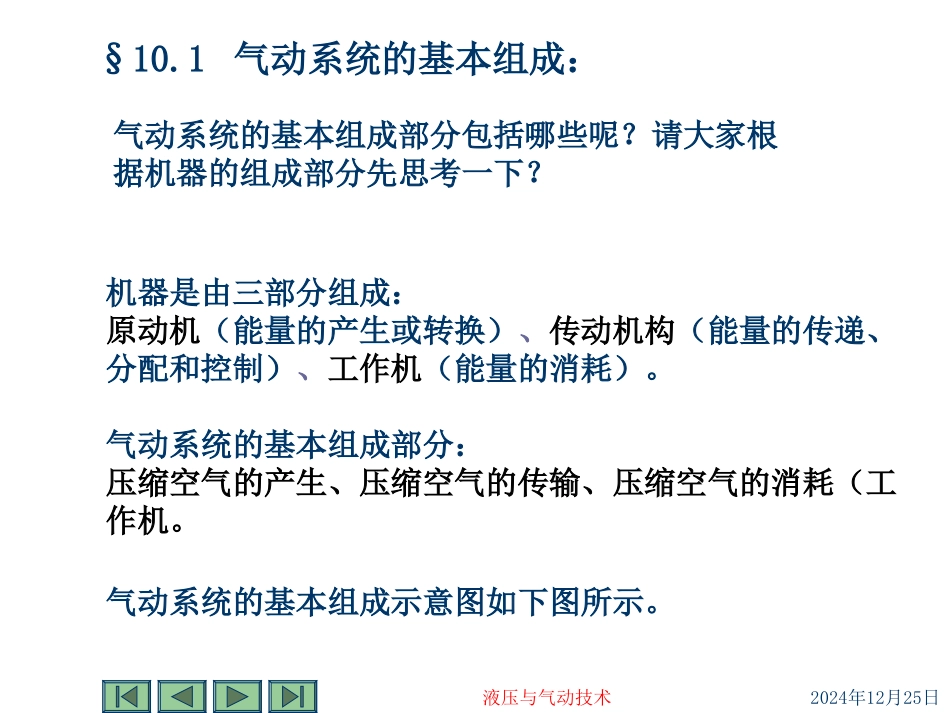

第十章气源装置与辅助元件2024年12月25日液压与气动技术教学内容：气源系统的组成气源系统的辅助装置2024年12月25日液压与气动技术机器是由三部分组成：原动机（能量的产生或转换）、传动机构（能量的传递、分配和控制）、工作机（能量的消耗）。气动系统的基本组成部分：压缩空气的产生、压缩空气的传输、压缩空气的消耗（工作机。气动系统的基本组成示意图如下图所示。§10.1气动系统的基本组成：气动系统的基本组成部分包括哪些呢？请大家根据机器的组成部分先思考一下？2024年12月25日液压与气动技术一、气动系统的基本组成示例气压产生装置分水滤气器压力控制阀油雾器方向控制阀消声器流量控制阀汽缸气压的传递、分配和控制即输送系统气压的消耗2024年12月25日液压与气动技术2024年12月25日液压与气动技术2024年12月25日液压与气动技术2024年12月25日液压与气动技术§10.2气动技术中的压力概念在ISO标准中压力的单位为帕斯卡（1Pa=1N/m2），由于这个单位非常小，为了阅读和表达方便，常用0.1MPa(1bar)为压力单位，这个单位适合在工业中应用：1Mpa＝103Kpa＝106Pa0.1MPa=100Kpa=1bar（巴）1psi=0.069bar在工程上有时也使用老的公制单位kgf／cm2（千克力每平方厘米）、atm（atmosphere大气压）、lbf/in2(psi，磅力每平方英寸)等以满足实际需要。绝对压力：相对于真空的压力表压力（GA）：高于大气压的那部分压力真空度（Torr）：低于大气压的压力2024年12月25日液压与气动技术§10.3空气压缩机(Aircompressor)1.空压机是气压发生装置。空压机将电机或内燃机的机械能转化为压缩空气的压力能。2.按工作原理分类：可分为容积式空压机和速度式空压机。容积式空压机的工作原理是压缩空压机中气体的体积，使单位体积内空气分子的密度增加以提高压缩空气的压力。速度式空压机的工作原理是提高气体分子的运动速度以此增加气体的动能，然后将气体分子的动能转化为压力能以提高压缩空气的压力。3.空气压缩机分为往复式与回转式两大类。往复式可细分为活塞式与膜片式，回转式可细分为叶片式与螺杆式。2024年12月25日液压与气动技术空压机分类压缩机容积型速度型活塞式往复式旋转式离心式轴流式膜片式滑片式螺杆式2024年12月25日液压与气动技术空气压缩机分类按空压机输出压力大小分类低压空压机0．2～1．0MPa中压空压机1．0～10MPa高压空压机10～100MPa超高压空压机＞100MPa按空压机输出流量(排量)分类微型＜1m3／Min小型1～10m3／Min中型10～100m3／Min大型＞100m3／Min2024年12月25日液压与气动技术1.往复式压缩机只有一个行程就将吸入的大气压空气压缩到所需要的压力。这种型式的压缩机通常用于需要3～7巴压力范围的系统。a.单级活塞式压缩机：2024年12月25日液压与气动技术b.两级活塞式压缩机由两个阶段将吸入的大气压空气压缩到最终的压力。如果最终压力为7巴，第一级通常将它压缩到若3巴，然后被冷却，再输送到第二级气缸中压缩到7巴。动画2024年12月25日液压与气动技术2.旋转式压缩机2024年12月25日液压与气动技术§10.4储气罐1）使压缩空气供气平稳，减少压力脉动。2）作为压缩空气瞬间消耗需要的储存补充之用。3）储存一定量的压缩空气，停电时可使系统继续维持一定时间。4）可降低空压机的启动-停止频率，其功能相当于增大了空压机的功率。5）利用储气罐的大表面积散热使压缩空气中的一部分水蒸气凝结为水。1.储气罐的作用：2024年12月25日液压与气动技术2024年12月25日液压与气动技术§10.5压缩空气净化处理装置从空压机输出的压缩空气到达各用气设备之前，必须将压缩空气中含有的大量水分、油分及粉尘杂质等除去，以得到适当的压缩空气质量，避免它们对气动系统的正常工作造成危害，并且用减压阀调节系统所需压力以得到适当出力。在必要的情况下，使用油雾器使润滑油雾化并混入压缩空气中润滑气动元件，降低磨损，提高元件寿命。•除水过程；•过虑过程；•调压过程；•润滑过程。2024年12月25日液压与气动技术后冷却器安装在空压机排气口处的管道上。它的作用是将空压机排出的压缩空气温度由120~180℃降至40~50℃，使压缩空气中的油雾和水汽迅速达到饱和而大部分析出，...
