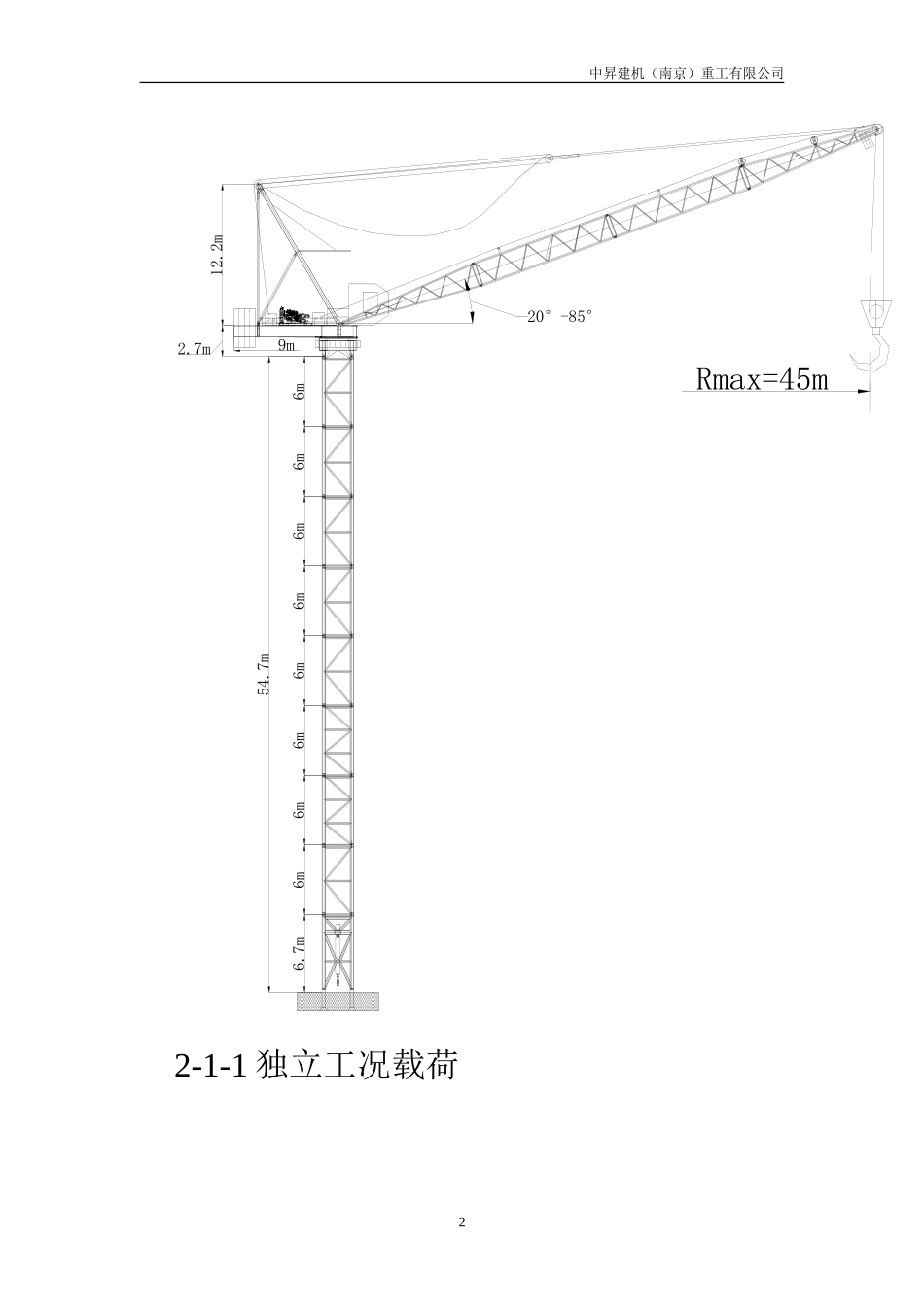

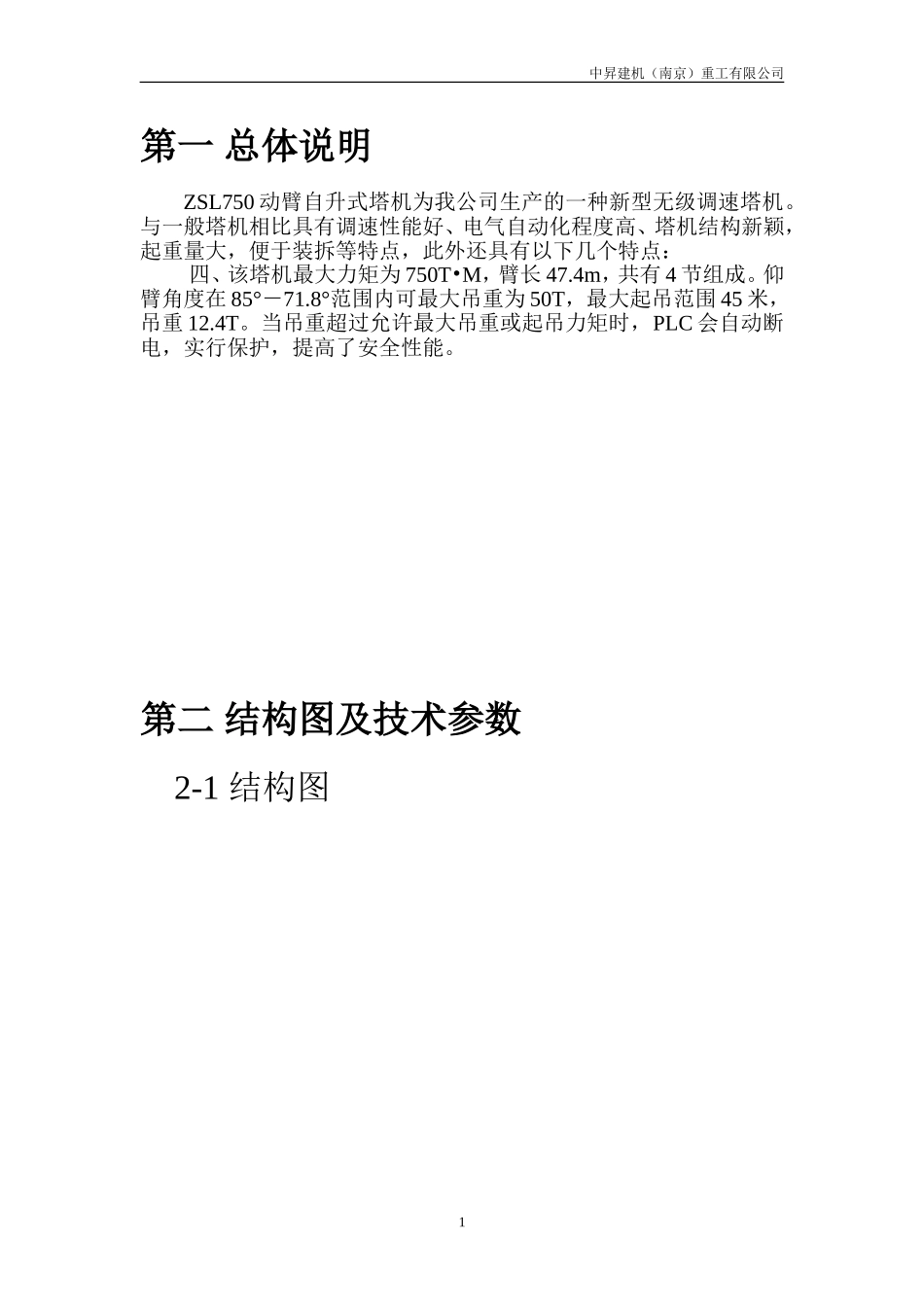

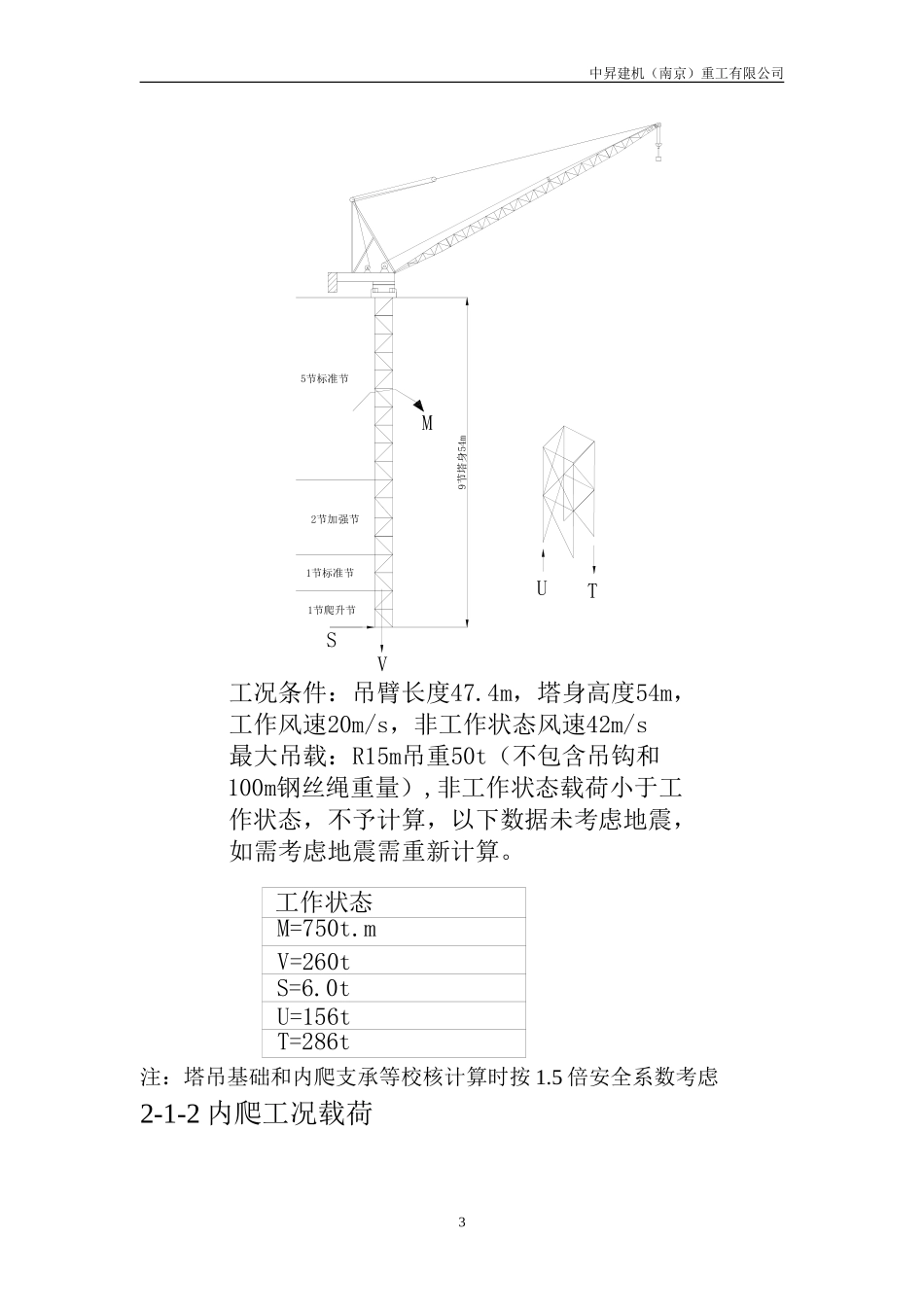

中昇建机（南京）重工有限公司第一总体说明ZSL750动臂自升式塔机为我公司生产的一种新型无级调速塔机。与一般塔机相比具有调速性能好、电气自动化程度高、塔机结构新颖，起重量大，便于装拆等特点，此外还具有以下几个特点：四、该塔机最大力矩为750T•M，臂长47.4m，共有4节组成。仰臂角度在85°－71.8°范围内可最大吊重为50T，最大起吊范围45米，吊重12.4T。当吊重超过允许最大吊重或起吊力矩时，PLC会自动断电，实行保护，提高了安全性能。第二结构图及技术参数2-1结构图1中昇建机（南京）重工有限公司Rmax=45m9m20°-85°12.2m2.7m54.7m6m6m6m6m6m6m6m6m6.7m32-1-1独立工况载荷2中昇建机（南京）重工有限公司1节爬升节1节标准节2节加强节5节标准节9节塔身54mVMSTU工况条件：吊臂长度47.4m，塔身高度54m，工作风速20m/s，非工作状态风速42m/s最大吊载：R15m吊重50t（不包含吊钩和100m钢丝绳重量）,非工作状态载荷小于工作状态，不予计算，以下数据未考虑地震，如需考虑地震需重新计算。M=750t.mV=260tS=6.0tT=286t工作状态U=156t注：塔吊基础和内爬支承等校核计算时按1.5倍安全系数考虑2-1-2内爬工况载荷3中昇建机（南京）重工有限公司54mV14m(最小)SNANBMMK3.5mD点C点14m-23m工作状态（风速20m/s)V=260t(含吊重）M=750t.mMK=40t.mS=6.0t(风载)若附着间距14m则NA=80tNB=74t注：不考虑地震因素,如需考虑地震因数需重新计算.非工作状态（风速42m/s)此时应将吊臂停置在小于45°位置，使其顺风向自由旋转，此时的载荷小于工作状态，可不予考虑。工况条件：吊臂长度48m，塔身高度54m，工作风速20m/s，非工作状态风速42m/s最大吊载：R15m吊重50t（包含吊钩和100m钢丝绳重量）注：塔吊基础和内爬支承等校核计算时按1.5倍安全系数考虑4中昇建机（南京）重工有限公司2-1-3塔吊平面布置塔吊回转半径9m，吊臂俯视投影长度52m，塔吊中心至司机室外侧距离3.2m。吊臂司机室平衡臂3.2mR9mR49m注：塔吊在群塔工作时，2台塔吊平衡臂之间距离保证2m安全距离，如果安全距离没有达到2m，需要与厂家联系。5中昇建机（南京）重工有限公司2-2技术参数ZSL750主要技术参数见下表项目名称单位设计值备注最大起重力矩KN·M750最大额定起重量T50最大起重量时允许最大幅度M15最大工作幅度M45最大幅度时额定起重量T12.4最小工作幅度M4起升高度固定式M54起升机构倍率a=1,a=2液压无级调速控制卷扬速度m/min0-100（吊重不同速度不同）对应最大起重量T0-25/0-50最低稳定下降速度m/min≤1.0型号柴油机BF6M1015CP转速r/min1600回转机构回转速度r/min0～0.6液压无级调速控制型号柴油机BF6M1015CP转速r/min1600变幅机变幅速度min/全程3.2液压无级调速型号柴油机BF6M1015CP6中昇建机（南京）重工有限公司构控制转速r/min1600顶升机构额定顶升速度m/min0～0.5开式液压无级传动额定工作压力MPa28电机型号Y2-200L-4功率KW30转速r/min1470油缸规格mmHSGL300/180-2400单缸平衡重平衡臂长M9相应平衡重T33整机总质量（含配重、吊重）T240整机功率KW314（427Hp）下图为塔吊性能参数：27.724.521.919.717.816.314.813.612.4注：以上吊重不含吊钩和100m钢丝绳重量2倍率(T)(40,14.8)(35,17.8)403525302015204.5101030(30,21.9)45(m)(45,12.4)(26,25.0)单倍率50(T)(15,50.0)(25,27.7)40(40,14.8)(35,17.8)403525302015204.5101030(20,36.3)(30,21.9)45(m)(45,12.4)幅度/m角度/°吊重/t1517.52022.52527.53032.53537.54042.54568.671.865.462.058.655.051.347.443.238.633.527.720.450.042.136.321.44-3液压系统使用注意事项7中昇建机（南京）重工有限公司液压传动是许多其它传动不可比拟的优点，但在使用中对其维护要求也比较高。⑴维护人员必须有一定的液压基础知识，非经培训人员不得任意拆卸、调整液压元件。⑵一定要保证液压系统的清洁。新旧油、不同牌号油不得混用。新换液压油使用三个月后，检查其清洁度，如发现变色、变质、夹带污物，必须更换，至多使用6个月。⑶定期观察油位、油温，如发现油位不足请及时补油，连续使用时间较长时，如油温超过70℃，请及时做好降温。⑷回油压力如超过要求值，说明滤芯受堵，请及时清洗。...
