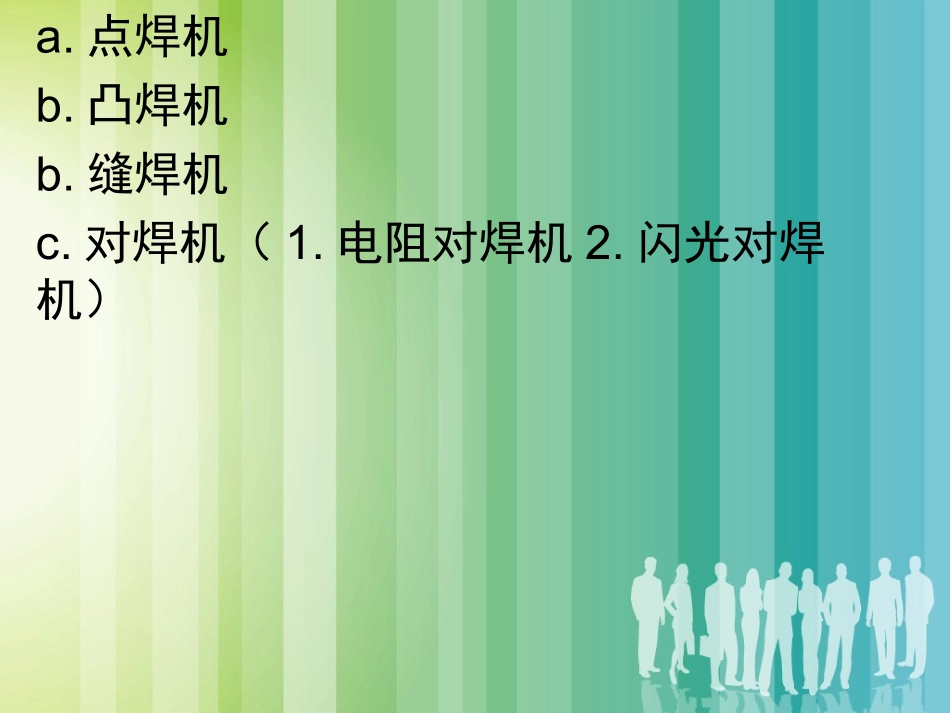

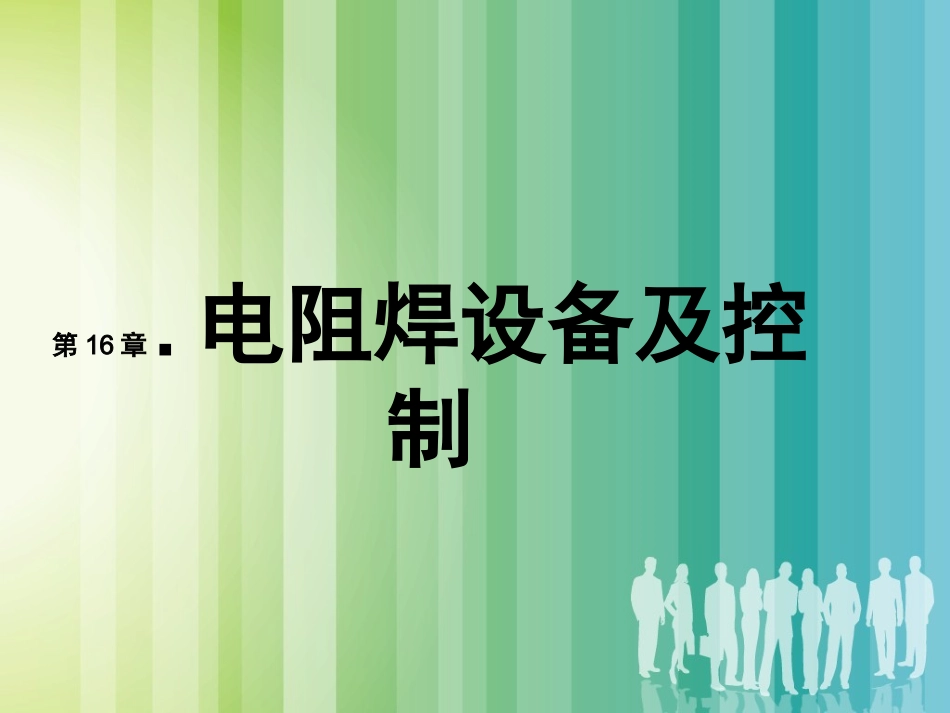

电阻焊设备及控制电阻焊设备是指利用电阻加热原理进行焊接的一种设备a
电阻对焊机2
闪光对焊机）LOGOLOGOLOGOLOGO对焊机工作原理•①闪光对焊：将两个工件接上电源，并使其接触面移近直至接触，产生的电阻热使金属强烈加热而烧化，并以火花形式从接口中射出，当加热到一定程度时，迅速施加压力完成焊接
闪光对焊可将熔化的金属、渣和氧化物从接口中挤出
因此，工件不需要焊前清理
闪光对焊在工业中应用较广，可用于焊接棒材、板材、管子、钢轨、链条和刀具，以及汽车和自行车轮圈等
•②电阻对焊：将两工件接触面压紧，通电加热达到热塑性状态时，迅速施加顶锻力完成焊接
接头外形比较匀称，没有毛刺，但焊前端面清理要求较高，仅适用于焊接小断面的工件，例如直径为20毫米以下的棒材或管子
LOGO电阻对焊机与闪光对焊机的区别•操作方法不同：•电阻对焊机是对焊件先加压后通电
•闪光对焊机是对焊件先通电加热再建立闪光的焊接过程
LOGOLOGOLOGO夹紧机构功能•1
放置焊件（定位）•2
紧急焊件（防打滑）•3
从电源向焊件馈送焊接电源•LOGO送进机构功能与形式•功能：•1
在电阻对焊时，使焊件端面压紧
在闪光对焊时，平稳送进、顶锻力、顶锻速度、快速压紧塑性变形
夹具多次往复直线运动•形式：•弹簧、杠杆、凸轮、气体、气液、液压加压式等
•最好的使用最多的是LOGO对焊机的应用•电阻对焊：电阻对焊主要用于截面简单、直径或边长小于20mm和强度要求不太高的焊件•闪光对焊:
闪光焊的接头质量比电阻焊好焊缝力学性能与母材相当而且焊前不需要清理接头的预焊表面
闪光对焊常用于重要焊件的焊接
可焊同种金属也可焊异种金属可焊0
01mm的金属丝也可焊20000mm的金属棒和型材感谢您的关注
