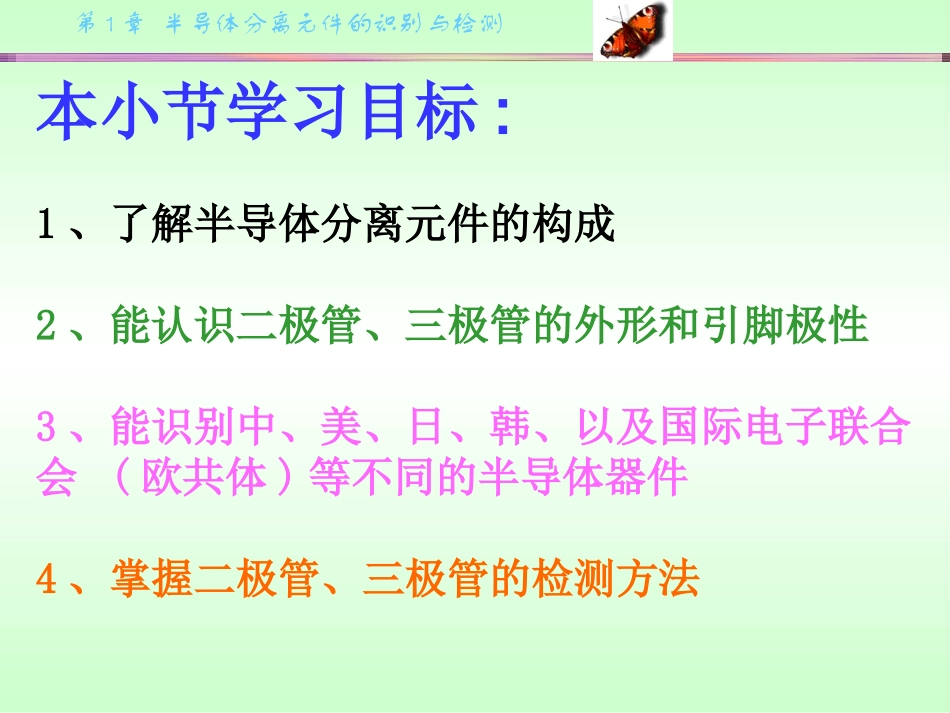

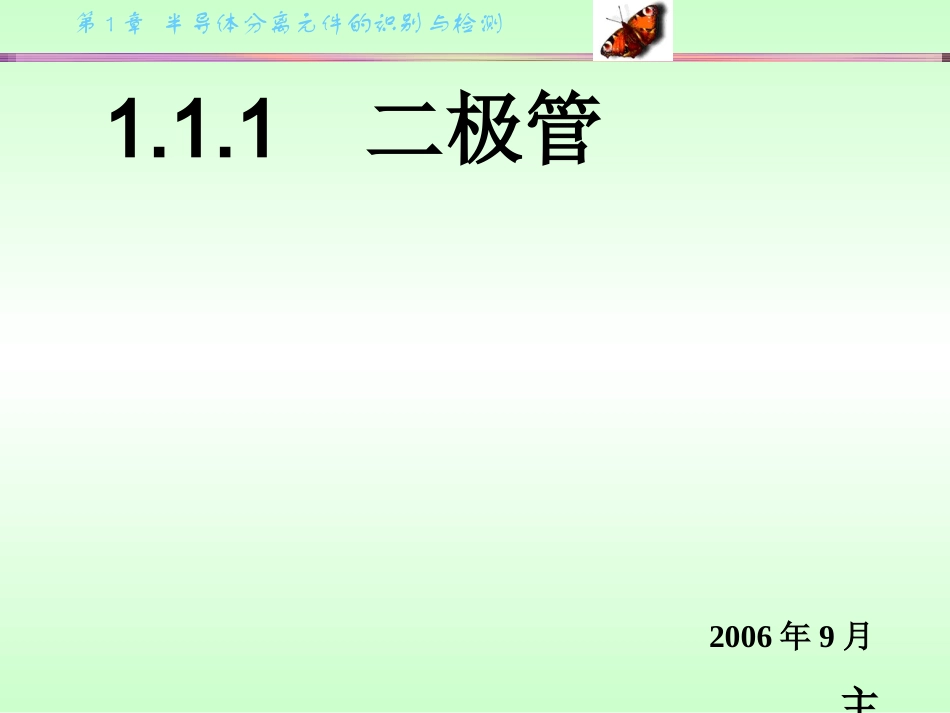

第1章半导体分离元件的识别与检测第1章半导体分离元件的识别与检测主讲：向冬1.1.1二极管2006年9月目录第1章半导体分离元件的识别与检测本小节学习目标:1、了解半导体分离元件的构成2、能认识二极管、三极管的外形和引脚极性3、能识别中、美、日、韩、以及国际电子联合会(欧共体)等不同的半导体器件4、掌握二极管、三极管的检测方法第1章半导体分离元件的识别与检测课堂目标本节课的学习目标:1、了解二极管的构成2、能认识二极管的外形和引脚极性3、能在电路板上辨认出二极管元件4、掌握中、美、日三国的半导体器件的命名方法第1章半导体分离元件的识别与检测1.2.1半导体二极管的认识什么叫半导体二极管?由一个PN结组成的半导体元件就叫半导体二极管。半导体二极管也称晶体二极管，简称二极管。二极管具有单向导电性（即给它加正向电压时导通，给它加反向电压时截止）。可用于整流、检波、稳压、开关及混频电路中。1.二极管的外形二极管的外形见图1-11。第1章半导体分离元件的识别与检测外形第1章半导体分离元件的识别与检测分类及符号2．二极管的分类及符号（1）按材料分二极管按材料可以分为锗管和硅管两大类。两者性能区别在于：锗管正向压降比硅管小（锗管为0.3V左右，硅管为0.6V左右），锗管的反向漏电流比硅管大（锗管约为几百微安，硅管小于1微安）；锗管的PN结可以承受的温度比硅管低（锗管约为100度，硅管约为200度）。故硅管比锗管质量好。第1章半导体分离元件的识别与检测按用途分（2）按用途分二极管按用途不同可以分为普通二极管和特殊二极管。普通二极管包括检波二极管、整流二极管、开关二极管、稳压二极管；特殊二极管包括变容二极管、光电二极管、发光二极管。在电路中用字母“V、VD”或“D”表示。常用二极管的符号如图1-10所示。图1-10常见二极管的二极管的符号(a)普通二极管符号（b）稳压二极管符号（c）发光二极管符号（d）光敏二极管符号（e）变容二极管符号。箭头所指的方向为负极；在元件实物上，有标记的一端为负极。第1章半导体分离元件的识别与检测负极负极负极负极第1章半导体分离元件的识别与检测实物认识二极管实物认识按上述二极管的极性认识方法在电路板上找出二极管第1章半导体分离元件的识别与检测3．二极管与三极管的型号命名根据中国国半GB249-1974规定，半导体二极管的型号由五部分组成：国产半导体命名方法：型号命名第1章半导体分离元件的识别与检测表1-11A中国半导体分立器件型号命名方法第一部分第二部分第三部分四部分五部分用数字表示电极数用字母表示器件的材料和极性用字母表示器件的类别序号字母表示规格符号意义符号意义符号意义符号意义一位或多位数字ABCD…2二极管ABCDN型，锗材料P型，锗材料N型，硅材料P型，硅材料PVWCZLSNUKXG普通管微波管稳压管参量管整流管整流管隧道管阻尼管光电器件开关管低频小功率管高频小功率管DATYBJCSBTFHJG低频大功率管高频大功率管可控硅体效应器件雪崩管阶跃恢复管场效应管半导体特殊件复合管激光器件3三极管ABCDEPNP型，锗材料NPN型，锗材料PNP型，硅材料NPN型，硅材料化合物材料中国第1章半导体分离元件的识别与检测欧法国际电子联合会半导体命名方法由四部分组成第1章半导体分离元件的识别与检测表1-11B国际电子联合会半导体命名方法：欧盟第一部分第二部分第三部分四部分字母表示材料和极性用字母表示类型及主要特征数字或字母表示登记号用字母表示分档符号意义符号意义符号意义符号意义符号意义ABCDR锗材料硅材料砷化镓锑化铟复合材料ABCDEFGKLM检波，开关，混频变容二极管低频小功率管低频大功率管隧道管高频小功率管复合管及其他器件开放磁路中的霍尔元件高频大功率三极管封闭磁路中的霍尔元件HPQRSTUXYZ磁敏二极管光敏器件发光器件小功率可控硅小功率开关管大功率可控硅大功率开关管倍增二极管整流二极管齐纳二极管三位数字通用器件登记序号ABCDE..同一型号的分档一个字母加两位数字专用器件登记序号第1章半导体分离元件的识别与检测美法美国半导体器件型号命名方法第一部分第二部分第三部分第四部分第五部分用字母“J”表示用途的类别民用的无标志用数字表示PN结数1二极管2三极管3三个...
