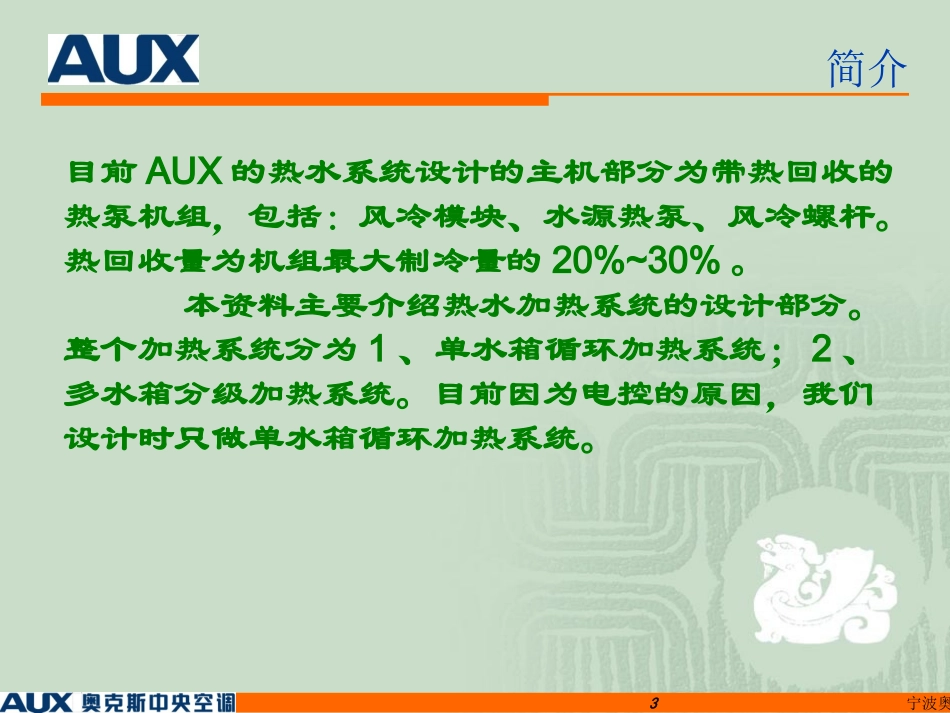

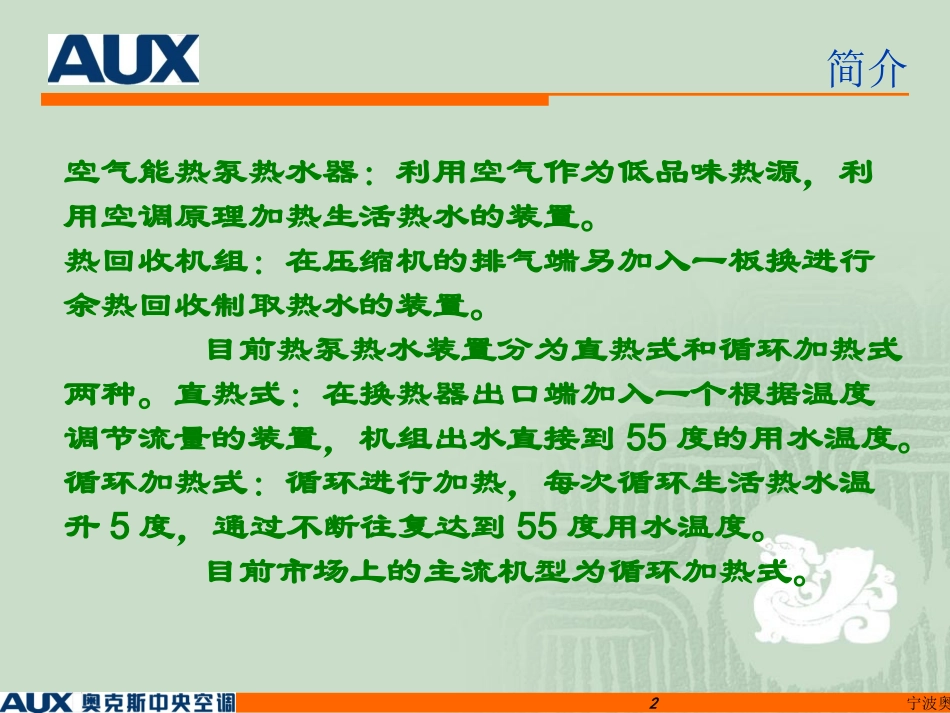

1宁波奥克斯电气有限公司2宁波奥克斯电气有限公司简介空气能热泵热水器：利用空气作为低品味热源，利用空调原理加热生活热水的装置。热回收机组：在压缩机的排气端另加入一板换进行余热回收制取热水的装置。目前热泵热水装置分为直热式和循环加热式两种。直热式：在换热器出口端加入一个根据温度调节流量的装置，机组出水直接到55度的用水温度。循环加热式：循环进行加热，每次循环生活热水温升5度，通过不断往复达到55度用水温度。目前市场上的主流机型为循环加热式。3宁波奥克斯电气有限公司简介目前AUX的热水系统设计的主机部分为带热回收的热泵机组，包括：风冷模块、水源热泵、风冷螺杆。热回收量为机组最大制冷量的20%~30%。本资料主要介绍热水加热系统的设计部分。整个加热系统分为1、单水箱循环加热系统；2、多水箱分级加热系统。目前因为电控的原因，我们设计时只做单水箱循环加热系统。4宁波奥克斯电气有限公司热回收原理图5宁波奥克斯电气有限公司单水箱循环加热系统一、单水箱循环加热系统6宁波奥克斯电气有限公司单水箱加热系统的原理如下：1、系统开始阶段：冷水补水电磁阀开启对蓄热水箱补水，当蓄热箱的水位达到上限水位时，关闭电磁阀，机组启动给蓄热箱冷水循环加热。当水箱的温度上升到55℃，机组停止加热。2、系统供水阶段：当蓄热箱的水温加热到55℃（可设定）时，热泵机组停机。当外侧末端的用水设备用水时，整个管路的压力降低，水泵出水端设电节点压力表，当压力降到设定值，外加压循环泵启动加压供水。当水位放到加热箱下限水位时，补水电磁阀打开给蓄热水箱补水，直到水位在加热箱上限水位时，补水电磁阀关闭。3、蓄热水箱恒温阶段：当蓄热水箱的水温降到45℃（可设定）时，加热泵和空调主机启动，加热箱水温升高，直到55度停机。7宁波奥克斯电气有限公司在以上系统选型时，需要确定的主要参数如下：1、用水量：通过查《建筑给水排水设计规范GB50015-2003》，在规范中有不同种类的建筑功能的不同用水量。规范中的数值一般比实际配置要大，通常旅店的客房（标准双人间）取250L/间。如果档次高，可以适当加大配置。2、加热时间：加热时间只能小于空调主机的使用时间，因为只有在空调使用时才能进行热回收。3、需要的制热功率：通过用水量和加热时间就可以计算出制热功率。计算过程如下，先计算出加热热水需要的总热量Qh=C*ρ*Ld（tr－tl）Ld----设计日热水用量(m3)；tr-----热水计算温度（℃）；tl-----冷水计算温度（℃）；Qh----------设计日耗热量（j）；ρ-----水的密度C-----水的比热8宁波奥克斯电气有限公司在确定以上制热量的情况下就可以选择热回收的机组热回收功率，再选择主机。4、水箱选型：蓄热水箱的大小=整个建筑的日最大用水量。5、循环加热水泵选型：水泵的流量按照流体5℃温差来进行计算确定，简化算法为流体流量L=Q÷5.1（Q为需要的总制热量kw）（L单位m3/h）。循环加热水泵的扬程按照沿程阻力+局部阻力的方法确定。其中沿程阻力=0.04*管段最不利环路。机组阻力4米水柱，水箱阻力3米水柱，阀件阻力为沿程阻力的0.5倍。6、外加压供水泵选型：流量根据《建筑给水排水设计规范GB50015-2003》中计算的最大秒流量确定，简化算法为流量=水箱容积÷2。扬程计算同空调水泵扬程计算，只是末端留有5米水柱的压力。（这样保证末端水龙头的喷水压力）7、补水电磁阀：单水箱加热系统的补水电磁阀不能太大。如果太大，补水太快会在用水时将水箱中的水温冲冷，在选择口径时一般按照流量=水箱容积÷8，流量确定后再选择电磁阀口径。9宁波奥克斯电气有限公司多水箱分级加热系统二、多水箱分级加热系统10宁波奥克斯电气有限公司单水箱加热系统的原理如下：1、系统开始阶段：冷水补水电磁阀开启对加热水箱补水，当加热箱的水位达到上限水位时，关闭电磁阀，机组启动给加热箱冷水循环加热。当水箱的温度上升到55℃，发送信号给放水电磁阀，加热水箱中加热好的热水放入蓄热水箱，当到达加热水箱的下线水位时，放水电磁阀关闭，同时启动补水电磁阀，重复进行以上操作。2、系统供水阶段：当蓄热箱的水温加热到55℃（可设定）时，热泵机组停机。当外侧末端的用水...
