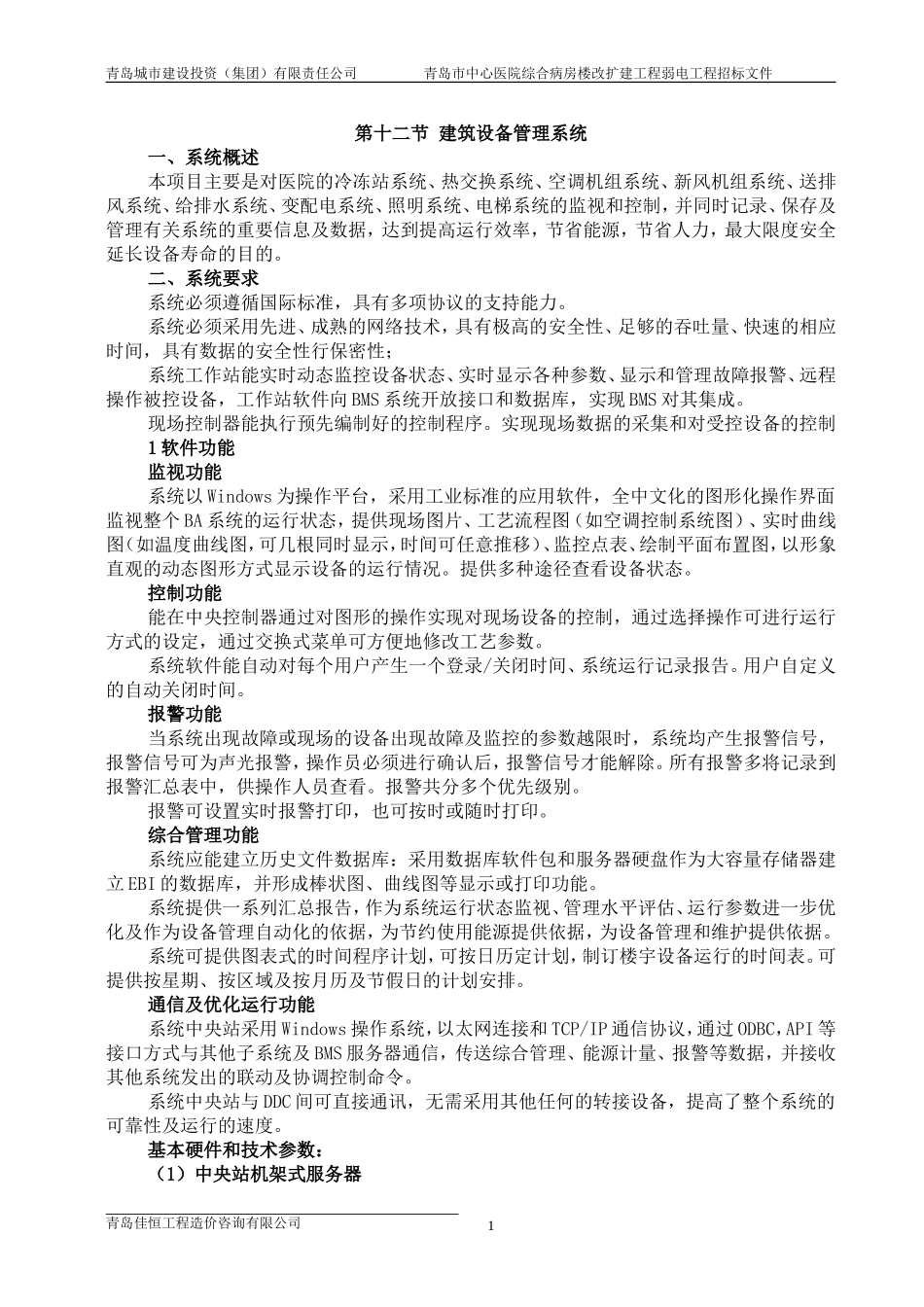

青岛城市建设投资（集团）有限责任公司青岛市中心医院综合病房楼改扩建工程弱电工程招标文件第十二节建筑设备管理系统一、系统概述本项目主要是对医院的冷冻站系统、热交换系统、空调机组系统、新风机组系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统的监视和控制，并同时记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，节省能源，节省人力，最大限度安全延长设备寿命的目的。二、系统要求系统必须遵循国际标准，具有多项协议的支持能力。系统必须采用先进、成熟的网络技术，具有极高的安全性、足够的吞吐量、快速的相应时间，具有数据的安全性行保密性；系统工作站能实时动态监控设备状态、实时显示各种参数、显示和管理故障报警、远程操作被控设备，工作站软件向BMS系统开放接口和数据库，实现BMS对其集成。现场控制器能执行预先编制好的控制程序。实现现场数据的采集和对受控设备的控制1软件功能监视功能系统以Windows为操作平台，采用工业标准的应用软件，全中文化的图形化操作界面监视整个BA系统的运行状态，提供现场图片、工艺流程图（如空调控制系统图）、实时曲线图（如温度曲线图，可几根同时显示，时间可任意推移）、监控点表、绘制平面布置图，以形象直观的动态图形方式显示设备的运行情况。提供多种途径查看设备状态。控制功能能在中央控制器通过对图形的操作实现对现场设备的控制，通过选择操作可进行运行方式的设定，通过交换式菜单可方便地修改工艺参数。系统软件能自动对每个用户产生一个登录/关闭时间、系统运行记录报告。用户自定义的自动关闭时间。报警功能当系统出现故障或现场的设备出现故障及监控的参数越限时，系统均产生报警信号，报警信号可为声光报警，操作员必须进行确认后，报警信号才能解除。所有报警多将记录到报警汇总表中，供操作人员查看。报警共分多个优先级别。报警可设置实时报警打印，也可按时或随时打印。综合管理功能系统应能建立历史文件数据库：采用数据库软件包和服务器硬盘作为大容量存储器建立EBI的数据库，并形成棒状图、曲线图等显示或打印功能。系统提供一系列汇总报告，作为系统运行状态监视、管理水平评估、运行参数进一步优化及作为设备管理自动化的依据，为节约使用能源提供依据，为设备管理和维护提供依据。系统可提供图表式的时间程序计划，可按日历定计划，制订楼宇设备运行的时间表。可提供按星期、按区域及按月历及节假日的计划安排。通信及优化运行功能系统中央站采用Windows操作系统，以太网连接和TCP/IP通信协议，通过ODBC，API等接口方式与其他子系统及BMS服务器通信，传送综合管理、能源计量、报警等数据，并接收其他系统发出的联动及协调控制命令。系统中央站与DDC间可直接通讯，无需采用其他任何的转接设备，提高了整个系统的可靠性及运行的速度。基本硬件和技术参数：（1）中央站机架式服务器青岛佳恒工程造价咨询有限公司1青岛城市建设投资（集团）有限责任公司青岛市中心医院综合病房楼改扩建工程弱电工程招标文件1）CPU：四核2.4GHz以上2）RAM：不小于4GB3）HDD：不小于73GB4）DVD－ROM：不小于8倍速5）通信接口：2XRS232、2XRS485和PCI网卡插槽6）LCD：不小于19寸彩显7）输入：标准键盘及光电鼠标器（2）操作站（商用PC机）：1）CPU：双核2.6GHz以上微机2）RAM：不小于2GB3）HDD：不小于160.0GB4）通信接口：2XRS232、1XRS485和EISA网卡插槽5）LCD：不小于19寸彩显6）输入：101键标准键盘及光电鼠标器（3）打印机单色24针宽行打印机（警报资料打印机）（4）不间断电源为保证系统工作的连续性，应在监控中心设置不间断电源，其技术参数应包括：1）输入电源：AC220V/50Hz2）供电时间：不小于1小时3）负荷容量：至少有20%的余量（5）集散分布式的DDC控制器DDC用于监视和控制系统中有关的机电设备的控制器，它是一个完整的控制器，应具有应有的软件及硬件，能独立完成运行，不受到网络和其他控制器故障的影响。所有DDC采用TCP/IP方式进行通讯。1）系统承包商应根据不同类型的监控点之点数而提供符合要求和数量的控制器。2）控制器构成DDC控制器是应该是一个可自由编程监控系统，...
