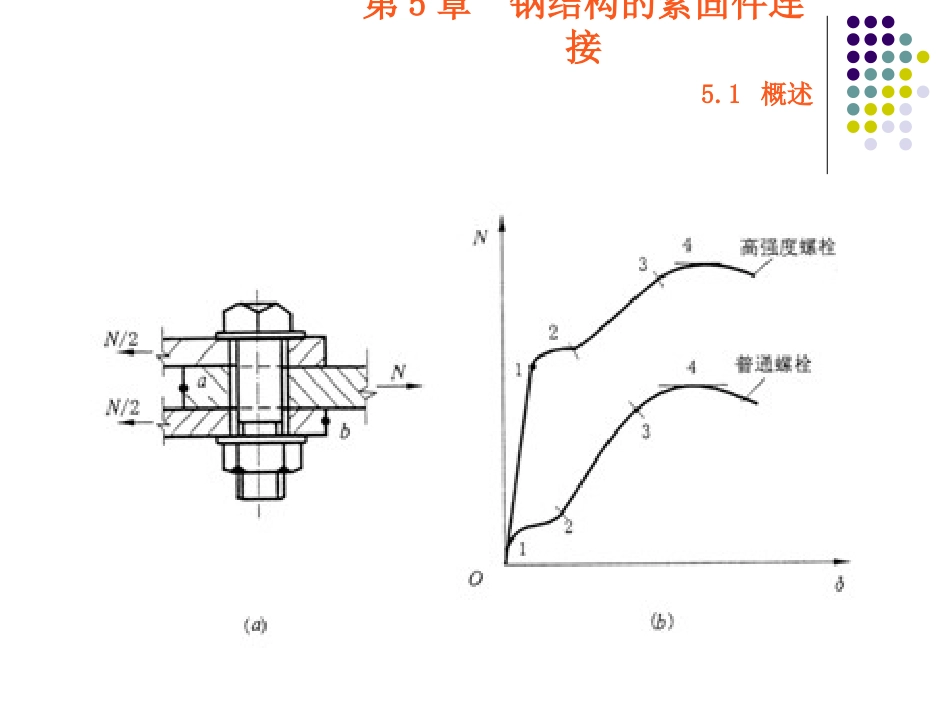

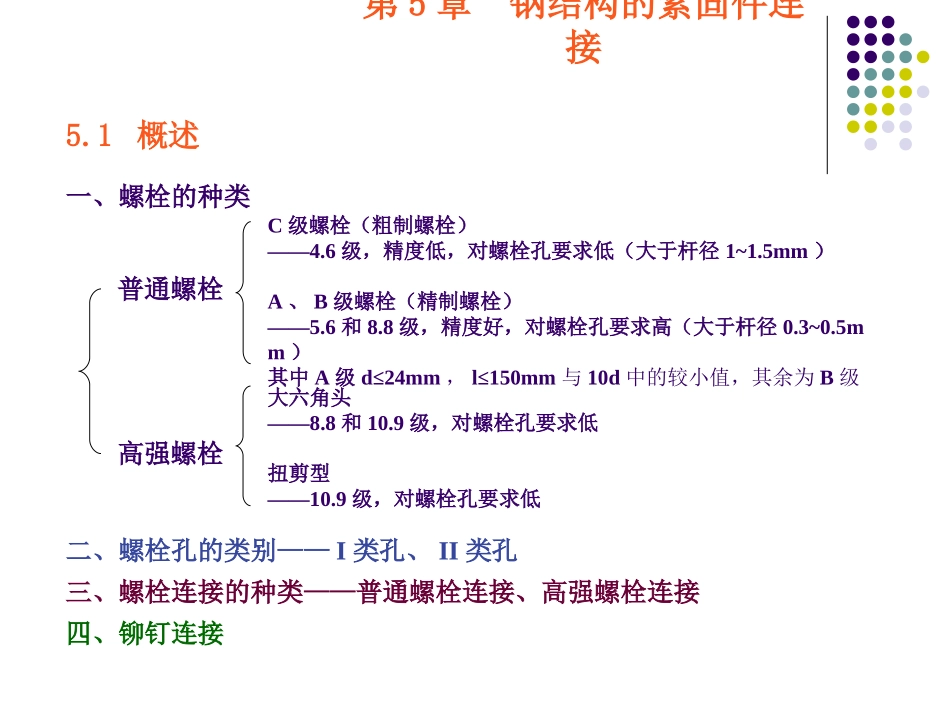

第5章钢结构的紧固件连接5.1概述5.2螺栓的排列5.3普通螺栓连接和高强度螺栓承压型连接的工作性能5.4普通螺栓连接和高强度螺栓承压型连接的计算5.5高强度螺栓摩擦型连接的计算5.6国外设计规范对螺栓连接计算的某些规定第5章钢结构的紧固件连接5.1概述一、螺栓的种类普通螺栓C级螺栓（粗制螺栓）——4.6级，精度低，对螺栓孔要求低（大于杆径1~1.5mm）A、B级螺栓（精制螺栓）——5.6和8.8级，精度好，对螺栓孔要求高（大于杆径0.3~0.5mm）其中A级d≤24mm，l≤150mm与10d中的较小值，其余为B级高强螺栓大六角头——8.8和10.9级，对螺栓孔要求低扭剪型——10.9级，对螺栓孔要求低二、螺栓孔的类别——I类孔、II类孔三、螺栓连接的种类——普通螺栓连接、高强螺栓连接四、铆钉连接第5章钢结构的紧固件连接5.1概述第5章钢结构的紧固件连接5.2螺栓的排列序号12345名称永久螺栓安装螺栓高强度螺栓螺栓圆孔椭圆形螺栓孔图例说明：1.细“+”线表示定位线。2.必须标注孔、螺栓直径螺栓及螺栓孔的表示符号一、钢板板叠上排列螺栓的要求排列方式：并列或错列。允许间距：边距c，端距a，螺栓距p4×p=4pca6×p=6p受力方向并列排列错列排列中间排螺栓线外排螺栓线第5章钢结构的紧固件连接5.2螺栓的排列一、钢板板叠上排列螺栓的要求螺栓或铆钉的最大、最小允许距离第5章钢结构的紧固件连接5.2螺栓的排列二、热轧型钢上排列螺栓的要求b＜125mm仅可设单排孔g、最大开孔直径与b相关p≥3d0，a≥3d0gpbbba3×p=3pa3×p=3pg1g2g1g2ab≥125mm可双排交错排孔g1、g2和最大开孔直径与b相关p≥3d0，a≥2d0b≥140mm可双排并列排孔g1、g2和最大开孔直径与b相关p≥3d0，a≥2d0emincmincmineminhmaxhmax工字钢或槽钢的翼缘和腹板上的最大开孔直径以及图中emin、cmin和hmax均与它们的型号相关第5章钢结构的紧固件连接5.3普通螺栓连接和高强螺栓承压型连接的工作性能一、抗剪螺栓连接螺栓杆剪断端部撕裂(构造解决)孔壁承压破坏板件拉坏螺栓弯曲变形(∑t≤5d以避免)块状拉剪破坏第5章钢结构的紧固件连接5.3普通螺栓连接和高强螺栓承压型连接的工作性能二、抗拉螺栓连接抗拉螺栓连接总是通过T形连接件传力，螺栓杆沿其轴线承受拉力。连接不当时，由杠杆作用将产生撬力Q，导致螺栓实际拉力大于所受荷载。计算中并不具体计算撬力，而是通过螺栓轴心受拉强度折减，即取设计值的0.8倍来予以考虑。第5章钢结构的紧固件连接5.4普通螺栓连接和高强螺栓承压型连接的计算一、单个螺栓的承载力设计值dde1.抗剪螺栓承载力设计值为螺栓杆受剪和孔壁承压承载力设计值中的较小者，即取：bvvbvfdnN42bcbcftdN一个螺栓的孔壁承压承载力设计值为其中：一个螺栓的受剪承载力设计值为),min(bcbvbNNNd02.螺栓的抗拉承载力设计值为btebtfdN42第5章钢结构的紧固件连接5.4普通螺栓连接和高强螺栓承压型连接的计算一、单个螺栓的承载力设计值注意：1）剪切面按螺杆处计；2）承压面简化为宽为螺杆直径的平面；3）复杂情况下的∑t，nv取值问题。t1ddet1t1t2t2t1N/2N/2N/3N/3ddet1t1t2t2N/3第5章钢结构的紧固件连接5.4普通螺栓连接和高强螺栓承压型连接的计算二、在轴心力作用下螺栓群的抗剪连接计算1）定螺栓数；2）排列螺栓（使螺栓群的形心在外力的作用线上且节省材料）；3）验算连接板件的净截面强度和块状拉剪强度。，bNNn/需螺栓数：（取整，不宜少于2个）板件净截面强度n/NAf净截面面积An和受力除考虑1-1截面破坏外，还要考虑2-2截面的破坏并列（图a）错列（图b）第5章钢结构的紧固件连接5.4普通螺栓连接和高强螺栓承压型连接的计算二、在轴心力作用下螺栓群的抗剪连接计算1）定螺栓数；2）排列螺栓（使螺栓群的形心在外力的作用线上且节省材料）；3）验算连接板件的净截面强度和块状拉剪强度。，当l1>15d0时，应将Nb承载力设计值乘以折减系数：此时,即便连接进入了弹塑性阶段，各螺杆所受内力仍不易均匀，端部螺栓首先达到极限强度而破坏，随后由外向里依次破坏。7.01501.101dlNN平均值bNNn/需螺栓数：（取整，不宜少于2个）则需螺栓数：bNNnl1第5章钢结构的紧固件连接5.4普通螺栓连接和高强螺栓承...
