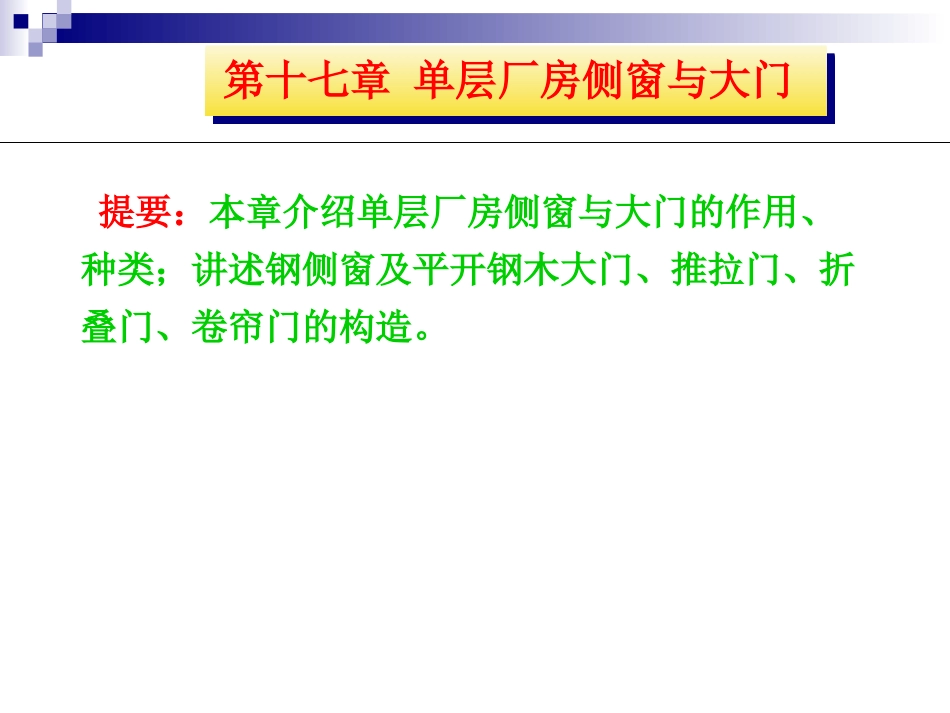

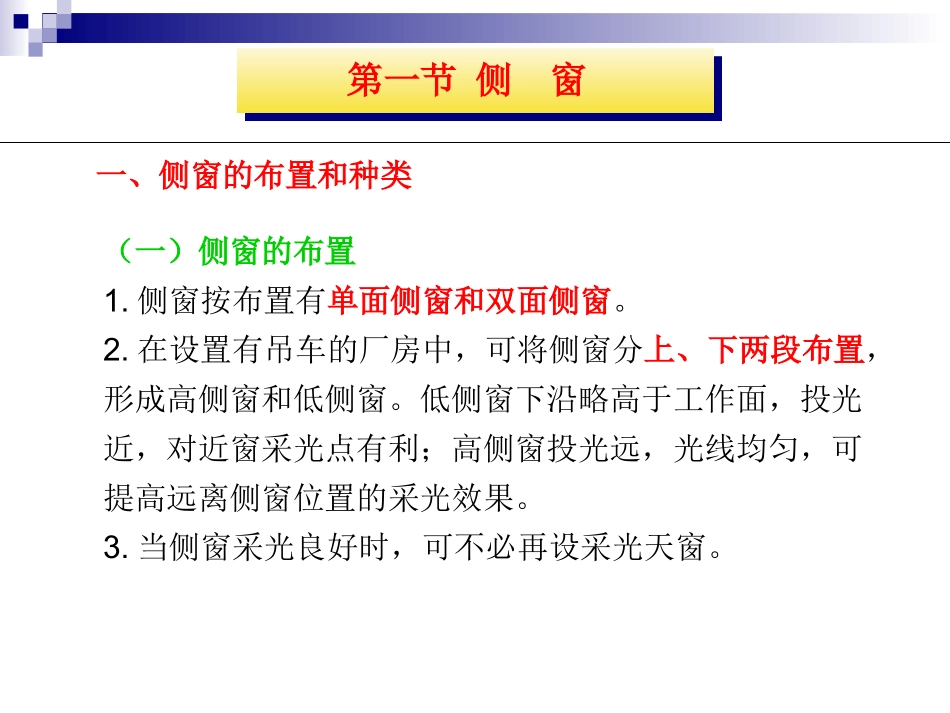

化学工业出版社第十七章单层厂房侧窗与大门第十七章单层厂房侧窗与大门第十七章单层厂房侧窗与大门提要：本章介绍单层厂房侧窗与大门的作用、种类；讲述钢侧窗及平开钢木大门、推拉门、折叠门、卷帘门的构造。第一节侧窗第一节侧窗一、侧窗的布置和种类（一）侧窗的布置1.侧窗按布置有单面侧窗和双面侧窗。2.在设置有吊车的厂房中，可将侧窗分上、下两段布置，形成高侧窗和低侧窗。低侧窗下沿略高于工作面，投光近，对近窗采光点有利；高侧窗投光远，光线均匀，可提高远离侧窗位置的采光效果。3.当侧窗采光良好时，可不必再设采光天窗。（二）侧窗的种类1.平开窗2.中悬窗3.立旋窗4.固定窗二、钢侧窗构造1.实腹钢窗窗料实腹钢窗窗料用的是热轧型钢，截面肋厚大，抗锈蚀性强。2.空腹钢窗窗料空腹钢窗窗料是由低碳钢经冷轧、焊接形成的薄壁管状型材。空腹钢窗料壁较薄，容易受到锈蚀破坏。框料成型后，一般需做内外表面的防锈处理。（二）基本钢窗1.钢窗组合单层厂房侧窗面积大，要用数个基本钢窗拼接而成，称为组合钢窗。组合钢窗由竖梃和横档保证整体性和稳定性，基本钢窗连接固定在窗竖梃和横档上。（三）钢窗的组合2.钢窗构造（1）实腹钢窗钢窗框与窗洞四周砖墙体的连接，一般是在砖墙上预留50×50×100㎜的孔洞，将燕尾铁脚一端插入孔洞内，再用1：2水泥砂浆或细石混凝土灌实固定，另一端与窗框用螺栓固定.（2）空腹钢窗钢窗与钢筋混凝土构件的连接，是在钢筋混凝土构件中相应位置预埋铁件，将拼接件将钢窗与预埋铁件焊接固定。（四）钢窗与窗洞的连接1.基本钢窗与窗洞的连接（1）钢窗框与窗洞四周砖墙体的连接，一般是在砖墙上预留50×50×100㎜的孔洞，将燕尾铁脚一端插入孔洞内，再用1：2水泥砂浆或细石混凝土灌实固定，另一端与窗框用螺栓固定；（2）钢窗框在混凝土墙体或柱子上，可采用预埋铁件的方式连接。（3）窗框固定后，四周缝隙用1：2水泥砂浆填实，以防渗漏雨水。2.钢窗拼接件的固定钢窗拼接件与砖墙的连接固定，一般先在墙体上预留孔洞，插入钢窗的拼接件并用细石混凝土灌实嵌固。（五）开关器14.2厂房大门14.2厂房大门一、洞口尺寸与大门类型（一）洞口尺寸门洞的尺寸一般比满装货物的车辆宽出600mm～1000mm，高出400mm～600mm。（二）大门的类型1.按厂房大门所用材料分，有钢木大门、木大门、钢板门、空腹薄壁钢门等。2.按用途有运输工具通行的大门、防火门、保温门、防风门等。3.按大门开启方式分，有平开门、上翻门、推拉门、升降门、折叠门、卷帘门。厂房大门可用人力、机械和电力方式开关。（一）平开钢木大门平开钢木大门由门框和门扇组成。一般用在不大于3.6m×3.6m的门洞。1.门框门框有钢筋混凝土和砖砌两种。当门洞宽度大于3m时，宜采用钢筋混凝土门框。钢筋混凝土门框可直接预埋铁件，砖砌门框在墙内砌入含有预埋铁件的混凝土块。二、大门构造2.门扇钢木大门门扇的骨架由型钢构成，门芯板采用15mm～25mm厚的木板，门芯板与骨架用螺栓连接固定。寒冷地区有保温要求厂房大门，可采用双层门芯板，中间填充保温材料，并在门扇边缘加钉橡皮条等密封材料封闭缝隙。（二）推拉门推拉门由门扇、导轨、地槽及门框组成。门扇可采用钢木门、钢板门等，每个门扇宽度一般不超过1.8m。推拉门按支承方式：有上悬式和下滑式。上悬式推拉门（三）折叠门1.折叠门的类型（1）侧挂式折叠门；（2）侧悬式和中悬式折叠门；（3）中悬式折叠门。2.侧悬折叠门构造（四）卷帘门小结小结1.单层厂房侧窗面积大，要满足采光、通风和不同生产工艺的要求。一般有上悬窗、中悬窗、平开窗、立旋窗、固定窗等。2.厂房大门主要供生产运输车辆和人流通行与疏散使用，单层厂房大门洞口尺寸与运输工具及货物的外形尺寸有关。按门扇开启方式有平开门、上翻门、推拉门、升降门、折叠门和卷帘门等。3.不同类型厂房大门的构造做法，与其开启方式、门扇尺寸和使用功能有关。
