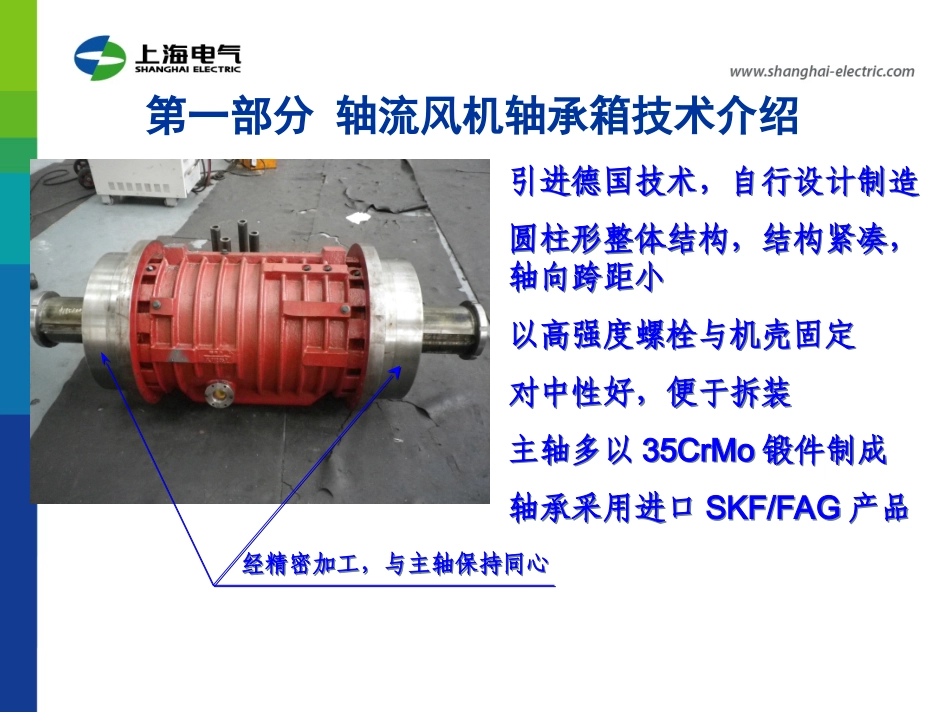

液压缸及轴承箱技术讲解上海鼓风机厂有限公司2012年7月主讲人郑春荣上海鼓风机厂有限公司技术中心高级技师联系电话：13816228896第一部分轴流风机轴承箱技术介绍引进德国技术，自行设计制造圆柱形整体结构，结构紧凑，轴向跨距小以高强度螺栓与机壳固定对中性好，便于拆装主轴多以35CrMo锻件制成轴承采用进口SKF/FAG产品引进德国技术，自行设计制造圆柱形整体结构，结构紧凑，轴向跨距小以高强度螺栓与机壳固定对中性好，便于拆装主轴多以35CrMo锻件制成轴承采用进口SKF/FAG产品经精密加工，与主轴保持同心经精密加工，与主轴保持同心1.1轴承箱的命名H200N1H200N1轴承箱以主轴承公称直径可搭载的叶轮数量载荷和使用环境等为命名依据轴承箱以主轴承公称直径可搭载的叶轮数量载荷和使用环境等为命名依据可以搭载一级叶轮可以搭载一级叶轮适用于转速较高的风机适用于转速较高的风机以滚动轴承为承载体的轴承箱以滚动轴承为承载体的轴承箱主轴承直径200mm主轴承直径200mm1.1轴承箱的分类H200N1H200N1可以搭载一级叶轮可以搭载一级叶轮适用于转速较高的风机适用于转速较高的风机以滚动轴承为承载体的轴承箱以滚动轴承为承载体的轴承箱主轴承直径200mm主轴承直径200mm轴承箱产品系列以轴承形式分：H系列（滚动轴承），G系列（滑动轴承）以主轴承直径分：110，130，150，180，200，240，280以使用环境分：N系列（高速系列），Lo系列（低速重载）以搭载叶轮数量分：1（搭载一级叶轮），2（搭载双级叶轮）轴承箱产品系列以轴承形式分：H系列（滚动轴承），G系列（滑动轴承）以主轴承直径分：110，130，150，180，200，240，280以使用环境分：N系列（高速系列），Lo系列（低速重载）以搭载叶轮数量分：1（搭载一级叶轮），2（搭载双级叶轮）为方便轴承装配，主轴直径比轴承直径小5mm。H200N1型轴承箱主轴直径为195mm。为方便轴承装配，主轴直径比轴承直径小5mm。H200N1型轴承箱主轴直径为195mm。1.2轴承箱的分类三轴承的轴承箱一般用于一级叶轮的风机在送、引风机中大量使用三轴承的轴承箱一般用于一级叶轮的风机在送、引风机中大量使用1.2轴承箱的分类四轴承的轴承箱一般用于双级叶轮的风机广泛使用在电厂一次风机和增引合一引风机（双级）四轴承的轴承箱一般用于双级叶轮的风机广泛使用在电厂一次风机和增引合一引风机（双级）1.2轴承箱的分类RTF风机专用轴承箱内置三轴承目前仅在电站新型静调风机上使用RTF风机专用轴承箱内置三轴承目前仅在电站新型静调风机上使用1.3轴承箱主要零部件及其功能本讲将以三轴承（单级风机）轴承箱为例展开以及本讲将以三轴承（单级风机）轴承箱为例展开以及箱体箱体箱盖箱盖主轴主轴轴承轴承挡油环挡油环甩油环甩油环预紧弹簧组件预紧弹簧组件衬套衬套密封件密封件1.3.1轴承箱壳体壳体成圆柱形整体式结构，下部设有油池安装定位法兰和筒体经金加工后保证安装同心度壳体上设有各种油孔、测温孔和空气平衡孔等壳体成圆柱形整体式结构，下部设有油池安装定位法兰和筒体经金加工后保证安装同心度壳体上设有各种油孔、测温孔和空气平衡孔等油池区域油池区域1.3.1轴承箱壳体壳体成圆柱形整体式结构，下部设有油池安装定位法兰和筒体经金加工后保证安装同心度壳体上设有各种油孔、测温孔和空气平衡孔等壳体成圆柱形整体式结构，下部设有油池安装定位法兰和筒体经金加工后保证安装同心度壳体上设有各种油孔、测温孔和空气平衡孔等油池区域油池区域1.3.2主轴•主轴采用35CrMo锻造而成，并经热处理调整综合机械性•主轴设计成阶梯轴，同轴度要求高•两头有键槽，与叶轮配合端部有螺纹，借助螺母用以轴向固定叶轮•叶轮一头轴孔中镶有铜套，与液压缸导向滑套配合，另一头用来装刚挠性联轴器•主轴采用35CrMo锻造而成，并经热处理调整综合机械性•主轴设计成阶梯轴，同轴度要求高•两头有键槽，与叶轮配合端部有螺纹，借助螺母用以轴向固定叶轮•叶轮一头轴孔中镶有铜套，与液压缸导向滑套配合，另一头用来装刚挠性联轴器1.3.3衬套•衬套材料采用42CrMo锻造，热处理后综合机械性能优良。•加工精度高表面粗糙度低•叶轮...
